Importante!

Este procedimento de substituição pode ser usado para:
FIAT PANDA (169) 1.3 D Multijet (169AXG1A, 169AXD1A), FIAT PANDA (169) 1.3 D Multijet (169.AXC1A), FIAT PANDA (169) 1.1 (169.AXA1A), FIAT PANDA (169) 1.2 LPG (169CXF1A), FIAT PANDA (169) 1.2 (169AXF2A, 169AXF1A), FIAT PANDA (169) 1.2 LPG (169.AXB1A) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir amortyzatory traseira no FIAT PANDA (169) [TUTORIAL AUTODOC]

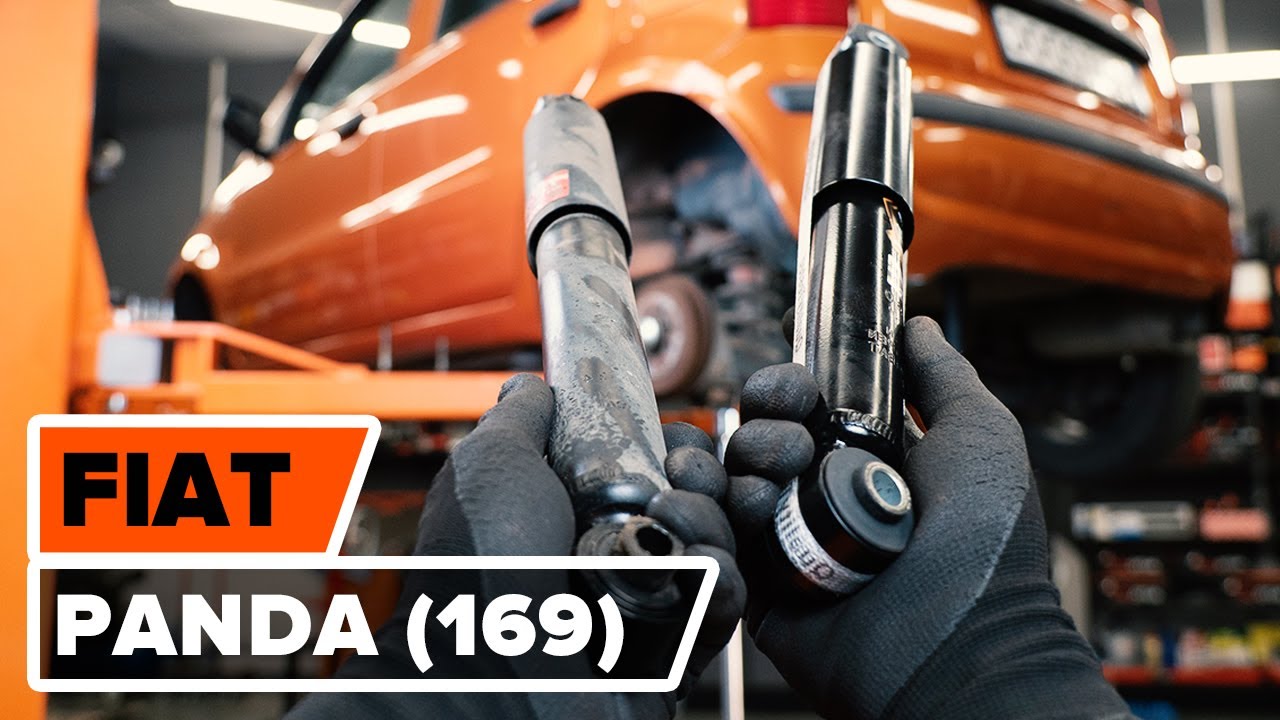

Como mudar amortecedores da parte traseira em Fiat Panda 169 - guia de substituição

Todas as peças que necessita substituir – Amortecedor para PANDA (169) e outros modelos FIAT

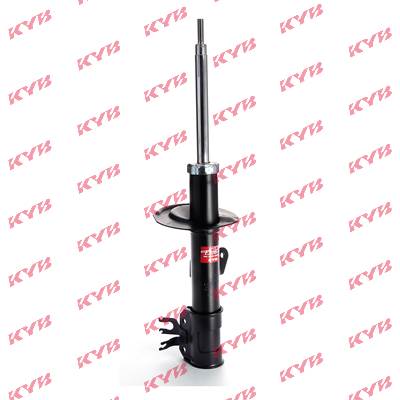

Amortecedor

        Amortecedor para Panda II Hatchback (169) Gasolina (69 cv)

        Amortecedor para Panda II Hatchback (169) Gasolina/gas (GPL) (69 cv)

        Amortecedor para Panda II Hatchback (169) Gasolina (54 cv)

        Amortecedor para Panda II Hatchback (169) Diesel (70 cv)

        Amortecedor para Panda II Hatchback (169) Diesel (75 cv)

        Amortecedor para Panda II Hatchback (169) Gasolina/gas (GPL) (60 cv)

Substituição: amortecedor – Fiat Panda 169. Ferramentas de que poderá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Massa de cobre

                        Chave dinamométrica

                        Chave de caixa n.º 15

                        Chave de caixa n.º 16

                        Chave de caixa n.º 19

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Macaco hidráulico para caixa de transmissão

                        Calço de roda

Comprar ferramentas

Substituição: amortecedor – Fiat Panda 169. Os especialistas da AUTODOC recomendam:

Ambos os amortecedores da suspensão traseira devem ser substituídos simultaneamente.
O procedimento de substituição é idêntico para os amortecedores esquerdo e direito da suspensão traseira.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Fiat Panda 169 – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte traseira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. Fiat Panda 169
Passo 5

Retire a roda.
Passo 6

Limpe os elementos de fixação do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 7

Apoie o eixo de torção da suspensão traseira. Use um macaco hidráulico de caixa de transmissão.
Passo 8

Desaperte a fixação superior do amortecedor. Use uma chave soquete nº 15. Use uma chave de catraca.
Passo 9

Remova o parafuso de fixação.
Passo 10

Desaperte a fixação inferior do amortecedor. Use uma chave soquete nº 19. Use uma chave de catraca.
Passo 11

Remova o parafuso de fixação.
Passo 12

Remova o amortecedor.
Passo 13

Limpe os locais de montagem do amortecedor. Use uma escova metálica. Use spray WD-40.

Substituição: amortecedor – Fiat Panda 169. Conselho de especialistas da AUTODOC:
Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 14

Coloque o amortecedor no arco da roda e fixe-o.

AUTODOC recomenda:
Fiat Panda 169 – Para evitar lesões, segure o amortecedor enquanto aparafusa os parafusos de fixação.
Passo 15

Instale o parafuso de fixação.
Passo 16

Aperte o fixador superior do amortecedor. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 17

Instale o parafuso de fixação.
Passo 18

Aparafuse o fixador inferior do amortecedor. Use uma chave soquete nº 19. Use uma chave de catraca.
Passo 19

Eleve o macaco da transmissão hidráulica 10-15 cm.
Passo 20

Aperte a fixação inferior do amortecedor. Use uma chave soquete nº 19. Use uma chave de torque. Aperte-o para o torque de 70 Nm.
Passo 21

Apertar a fixação superior do amortecedor. Use uma chave soquete nº 15. Use uma chave de torque. Aperte-o para o torque de 70 Nm.
Passo 22

Remova o apoio sob a viga do eixo traseiro.

AUTODOC recomenda:
Substituição: amortecedor – Fiat Panda 169. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 23

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 24

Limpe o local de montagem do aro do pneu. Use uma escova metálica.
Passo 25

Trate da superfície onde a jante da roda entra em contacto com o tambor de travão. Use massa de cobre.
Passo 26

Instale a roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. Fiat Panda 169
Passo 27

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 28

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 98 Nm.
Passo 29

Retire os macacos e calços.
