Importante!

Este procedimento de substituição pode ser usado para:
VW Golf V Hatchback (1K1) 1.4 16V, VW Golf V Hatchback (1K1) 2.0 TDI 16V, VW Golf V Hatchback (1K1) 2.0 FSI, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.6 FSI, VW Golf V Hatchback (1K1) 1.4 FSI, VW Golf V Hatchback (1K1) 2.0 SDI, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.9 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 TDI 16V 4motion, VW Golf V Hatchback (1K1) 2.0 FSI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 3.2 R32 4motion, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 16V, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 2.0 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 1.6 MultiFuel … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

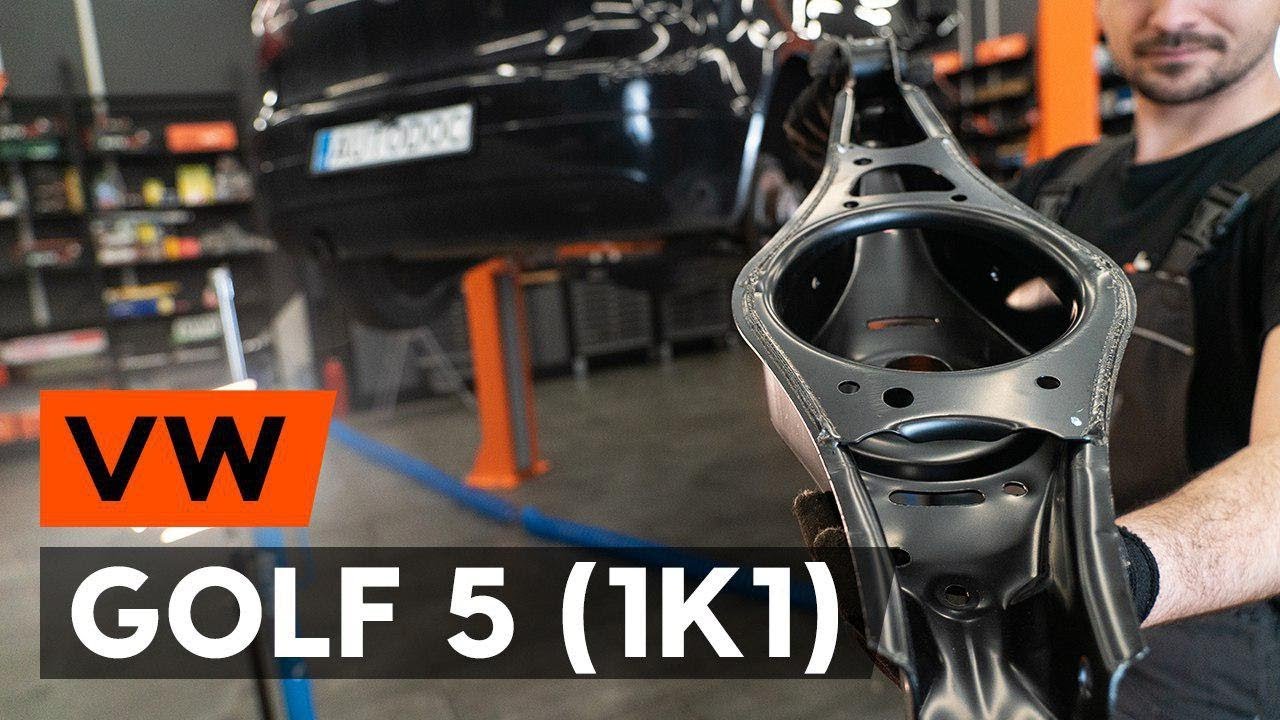

Como substituir a braço de suspensão traseiros no VW GOLF 5 (1K1) [TUTORIAL AUTODOC]

Como mudar braço de controlo inferior da suspensão traseira em VW Golf 5 - guia de substituição

Todas as peças que necessita substituir – Braço De Suspensão para Golf V Hatchback (1K1) e outros modelos VW

Braço de suspensão

        Braço de suspensão para Golf V Hatchback (1K1) Gasolina (75 cv)

        Braço de suspensão para Golf V Hatchback (1K1) Diesel (140 cv)

        Braço de suspensão para Golf V Hatchback (1K1) Gasolina (150 cv)

        Braço de suspensão para Golf V Hatchback (1K1) Diesel (105 cv)

        Braço de suspensão para Golf V Hatchback (1K1) Gasolina (115 cv)

        Braço de suspensão para Golf V Hatchback (1K1) Gasolina (90 cv)

        Braço de suspensão para Golf V Hatchback (1K1) Diesel (75 cv)

        Braço de suspensão para Golf V Hatchback (1K1) Diesel (90 cv)

        Braço de suspensão para Golf V Hatchback (1K1) Diesel (105 cv)

Substituição: braço de controlo inferior da suspensão traseira – VW Golf 5. Ferramentas que necessita:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave Combinada nº 18

                        Chave de caixa n.º 18

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Chave dinamométrica

                        Pé-de-cabra

                        Macaco hidráulico para caixa de transmissão

                        Calço de roda

Comprar ferramentas

Substituição: braço de controlo inferior da suspensão traseira – VW Golf 5. Os especialistas da AUTODOC recomendam:

O procedimento de substituição é idêntico para os braços de suspensão inferiores esquerdo e direito.
Todo o trabalho deve ser feito com o motor parado.

Substituição: braço de controlo inferior da suspensão traseira – VW Golf 5. Siga os seguintes passos:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte traseira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. VW Golf 5
Passo 5

Retire a roda.
Passo 6

Limpe os fixadores do braço de controlo. Use uma escova metálica. Use spray WD-40.
Passo 7

Marque o parafuso de ajuste da divergência.
Passo 8

Desaparafuse a fixação do braço da barra. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 9

Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 10

Remova o parafuso de fixação. Utilize um pé-de-cabra.
Passo 11

Retire o suporte por baixo do braço.

Substituição: braço de controlo inferior da suspensão traseira – VW Golf 5. Conselho de especialistas da AUTODOC:
Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 12

Retirar a mola.
Passo 13

Desaparafuse o fixador que conecta o braço de controlo à manga traseira. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 14

Remova o parafuso de fixação.
Passo 15

Remova o braço.
Passo 16

Limpe os locais de montagem e a rosca do braço da suspensão. Use uma escova metálica. Use spray WD-40.
Passo 17

Instale um novo braço.

Substituição: braço de controlo inferior da suspensão traseira – VW Golf 5. Conselho:
Durante o processo de instalação, use apenas os novos parafusos e porcas.Não danifique a tampa da articulação esférica.
Passo 18

Instale o parafuso de fixação.
Passo 19

Instale o compressor de mola em conjunto com os suportes de borracha nos locais de montagem. Utilize um pé-de-cabra.
Passo 20

Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 21

Instale o parafuso de fixação.

Substituição: braço de controlo inferior da suspensão traseira – VW Golf 5. Os profissionais recomendam:
Ajuste a posição do pino de alinhamento de acordo com a marca.
Passo 22

Retire o suporte por baixo do braço.

AUTODOC recomenda:
Substituição: braço de controlo inferior da suspensão traseira – VW Golf 5. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 23

Aparafuse o elemento que fixa o braço de suspensão à viga do eixo traseiro. Use uma chave combinada nº 18. Use uma chave soquete nº 18.
Passo 24

Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 25

Aparafuse os fixadores que conectam o braço de controlo à manga traseira. Use uma chave combinada nº 18. Use uma chave soquete nº 18.
Passo 26

Aperte os fixadores que conectam o braço de controlo à manga traseira. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 90 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 27

Aperte a fixação do braço na barra. Use uma chave soquete nº 18. Use uma chave combinada nº 18. Use uma chave de torque. Aperte-o para o torque de 95 Nm.
Passo 28

Retire o suporte por baixo do braço.

Substituição: braço de controlo inferior da suspensão traseira – VW Golf 5. AUTODOC recomenda:
Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 29

Trate todas as juntas do braço. Use massa de cobre.
Passo 30

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.

Passo 31

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: braço de controlo inferior da suspensão traseira – VW Golf 5. Depois de aplicar o spray, espere alguns minutos.
Passo 32

Instale a roda.

Substituição: braço de controlo inferior da suspensão traseira – VW Golf 5. Os especialistas da AUTODOC recomendam:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 33

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 34

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 35

Retire os macacos e calços.
