Importante!

Este procedimento de substituição pode ser usado para:
AUDI A4 Sedan (8EC, B7) 2.0 TFSI quattro, AUDI A4 Sedan (8EC, B7) 3.2 FSI, AUDI A4 Sedan (8EC, B7) 3.2 FSI quattro, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TDI 16V, AUDI A4 Sedan (8EC, B7) 3.0 TDI quattro, AUDI A4 Sedan (8EC, B7) 1.8 T, AUDI A4 Sedan (8EC, B7) 1.8 T quattro, AUDI A4 Sedan (8EC, B7) 2.0, AUDI A4 Sedan (8EC, B7) 1.6, AUDI A4 Sedan (8EC, B7) 1.9 TDI, AUDI A4 Sedan (8EC, B7) 2.5 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TFSI, AUDI A4 Sedan (8EC, B7) 2.0 TFSI quattro, AUDI A4 Sedan (8EC, B7) 3.0, AUDI A4 Sedan (8EC, B7) 2.0 TDI quattro, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TDI quattro, AUDI A4 Sedan (8EC, B7) 2.7 TDI, AUDI A4 Sedan (8EC, B7) 3.0 TDI quattro, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TFSI … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

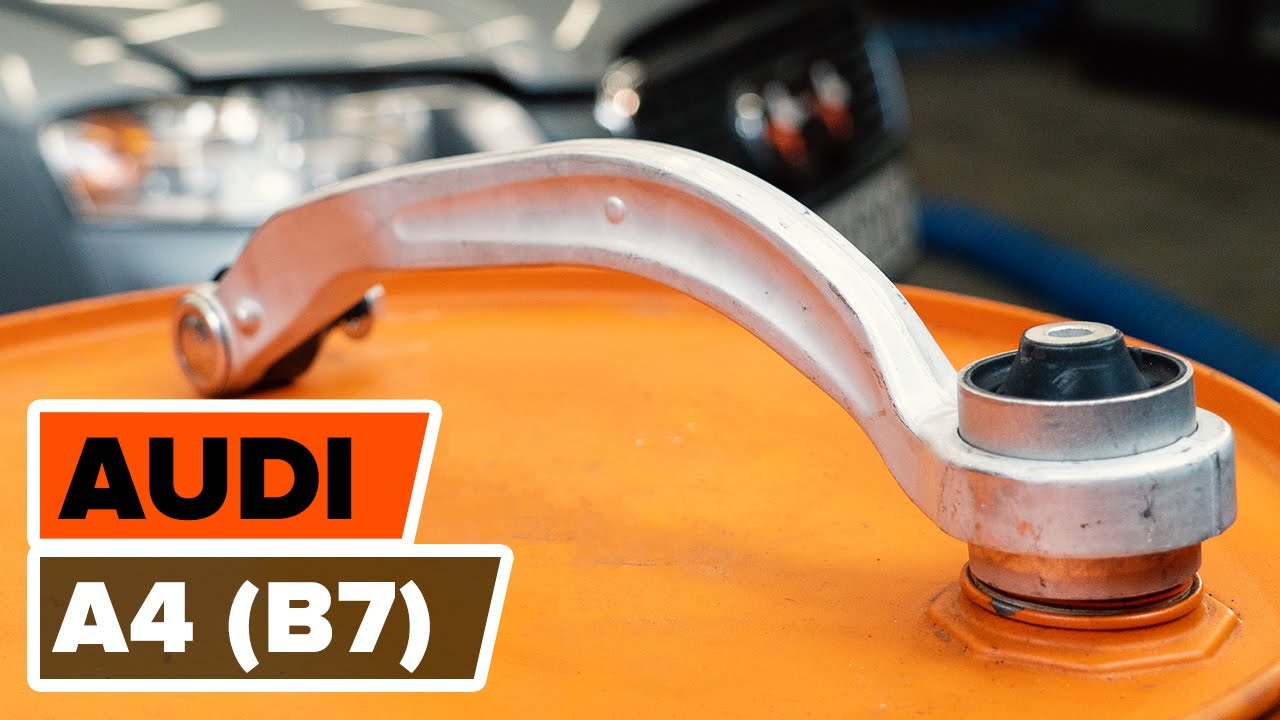

Como substituir a braço de suspensão dianteira no AUDI A4 (B7) [TUTORIAL AUTODOC]

Como mudar braço inferior da parte dianteira em Audi A4 B7 - guia de substituição

Produtos alternativos

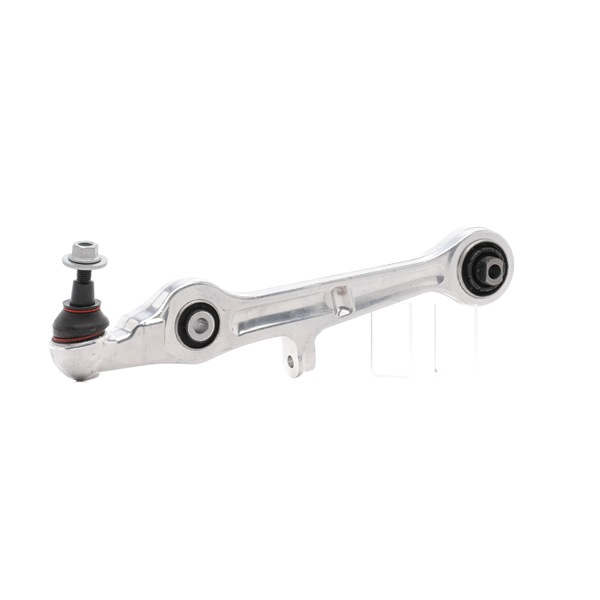

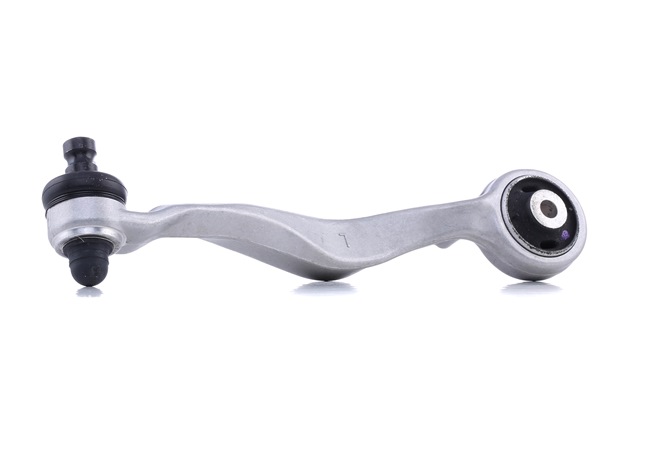

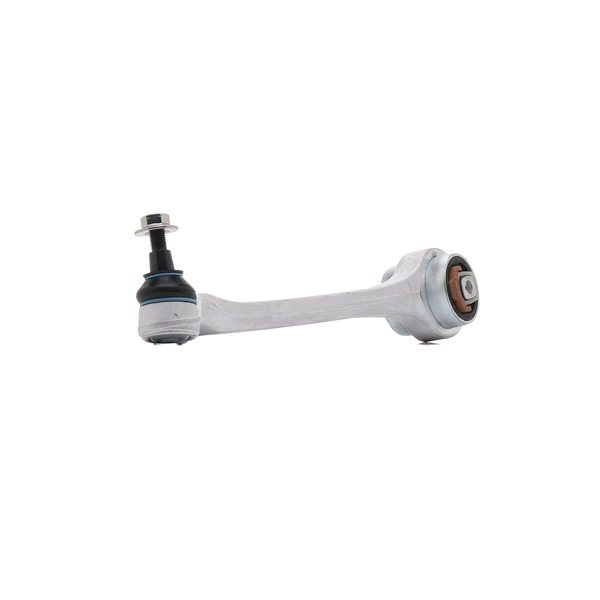

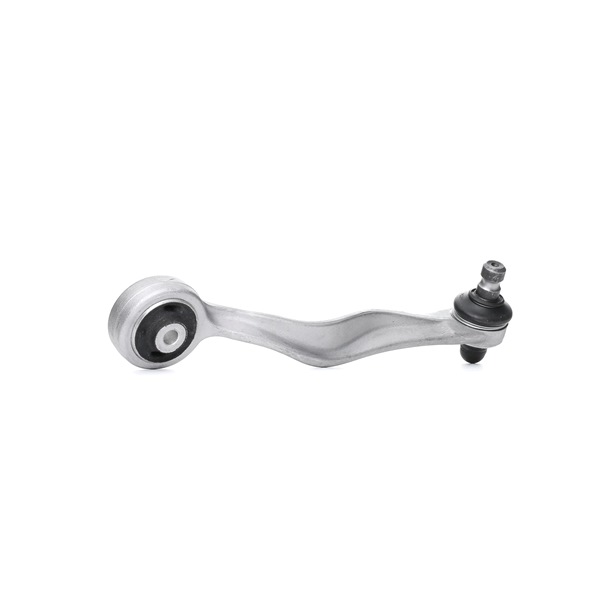

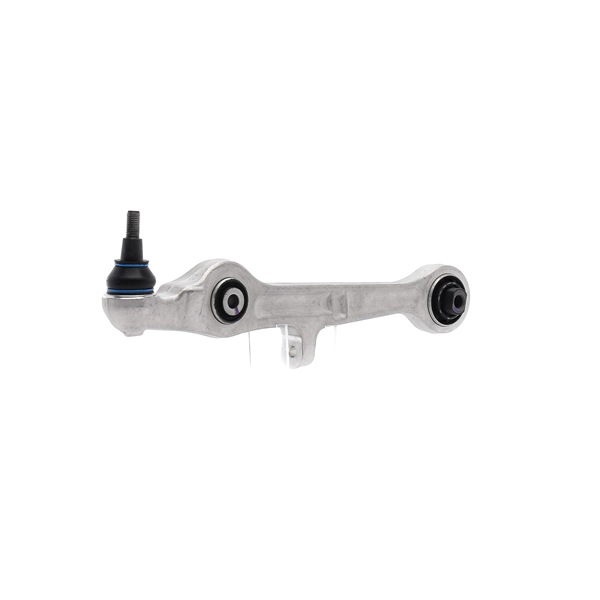

Braço de suspensão

Substituição: braço inferior da parte dianteira – Audi A4 B7. Lista das ferramentas de que irá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave dinamométrica

                      Chave Combinada nº 18

                      Chave de caixa n.º 18

                      Soquete de impacto para roda nº 17

                      Extrator de articulação esférica

                      Macaco hidráulico para caixa de transmissão

                      Calço de roda

Comprar ferramentas

Substituição: braço inferior da parte dianteira – Audi A4 B7. Os profissionais recomendam:

O procedimento de substituição é idêntico para os braços de suspensão inferiores esquerdo e direito.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Audi A4 B7 – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Fixe as rodas com os calços.

Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

Substituição: braço inferior da parte dianteira – Audi A4 B7. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 7

Desaperte a fixação da articulação esférica da manga de eixo. Use uma chave combinada nº 18.
Passo 8

Desaperte o fixador traseiro que liga o braço da suspensão ao subchassi. Use uma chave combinada nº 18 (2 peças).
Passo 9

Desligue a articulação esférica da manga de eixo. Use um extrator de articulação esférica.
Passo 10

Remova o parafuso de fixação.
Passo 11

Remova o braço.
Passo 12

Limpe os locais de montagem e a rosca do braço da suspensão. Use uma escova metálica. Use spray WD-40.
Passo 13

Instale um novo braço.
Passo 14

Conecte a articulação esférica à manga de eixo.
Passo 15

Instale o parafuso de fixação.

Passo 16

Aparafuse os fixadores da rótula de suspensão. Use uma chave combinada nº 18.
Passo 17

Aperte o braço de fixação traseiro. Use uma chave combinada nº 18 (2 peças).
Passo 18

Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 19

Aperte o fixador traseiro que liga o braço à subestrutura da carroçaria. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 70 Nm.+180°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 20

Retire o suporte por baixo do braço.

AUTODOC recomenda:
Substituição: braço inferior da parte dianteira – Audi A4 B7. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 21

Aperte o fixador da articulação esférica. Use uma chave combinada nº 18. Use uma chave de torque. Aperte-o para o torque de 110 Nm.
Passo 22

Trate todas as juntas do braço. Use massa de cobre.
Passo 23

Limpe o local de montagem do aro do pneu. Use uma escova metálica.
Passo 24

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 25

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: braço inferior da parte dianteira – Audi A4 B7. AUTODOC recomenda:
Após aplicar o spray, espere alguns minutos.
Passo 26

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Audi A4 B7
Passo 27

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 28

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 29

Retire os macacos e calços.
