Intervalo recomendado de substituição para a categoria da peça Disco de travão : 50000 km

Importante!

Este procedimento de substituição pode ser usado para:
FIAT PUNTO (188) 1.8 130 HGT (188.738, .718), FIAT PUNTO (188) 1.2 Natural Power, FIAT PUNTO (188) 1.9 JTD, FIAT PUNTO (188) 1.2 Bifuel … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

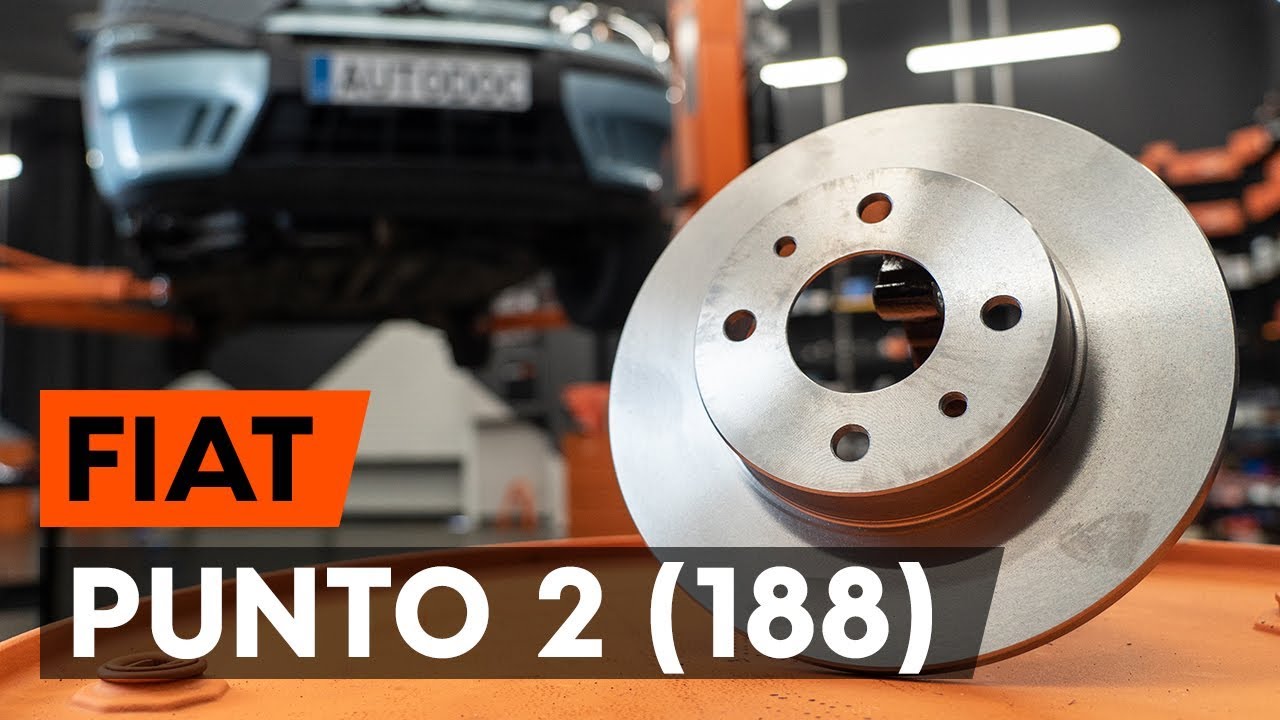

Como substituir discos de travão dianteira no FIAT PUNTO 2 (188) [TUTORIAL AUTODOC]

Como mudar discos de travão da parte dianteira em Fiat Punto 188 - guia de substituição

Todas as peças que necessita substituir – Discos de Travão para PUNTO (188) e outros modelos FIAT

Disco de travão

        Disco de travão para Punto II Hatchback (188) Gasolina (130 cv)

        Disco de travão para Punto II Hatchback (188) Gasolina/gas natural (CNG) (60 cv)

        Disco de travão para Punto II Hatchback (188) Diesel (101 cv)

        Disco de travão para Punto II Hatchback (188) Gasolina/gas (GPL) (60 cv)

Substituição: discos de travão – Fiat Punto 188. Ferramentas que necessita:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave de caixa n.º 12

                        Chave de caixa n.º 17

                        Soquete de impacto para roda nº 19

                        Ferramenta reposicionador de travões

                        Chave de catraca

                        Chave dinamométrica

                        Vira-macho

                        Chave De Fenda Plana

                        Pé-de-cabra

                        Calço de roda

Comprar ferramentas

Substituição: discos de travão – Fiat Punto 188. Conselho da AUTODOC:

Substitua os discos de travão no carro Fiat Punto 188 em conjunto completo para cada eixo. Independentemente do estado dos componentes. Isto irá assegurar mesmo a travagem.
O procedimento de substituição é idêntico para ambos os discos de travão no mesmo eixo.
Ao mudar os discos de travão, substituir sempre as pastilhas de travão.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Fiat Punto 188 – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Abra o capô. Desaperte a tampa do reservatório de líquido dos travões.
Passo 2

Fixe as rodas com os calços.
Passo 3

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.

Passo 4

Elevar a parte dianteira do carro e fixar em suportes.
Passo 5

Desaperte os parafusos da roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. Fiat Punto 188
Passo 6

Retire a roda.
Passo 7

Afaste as pastilhas de travão. Utilize um pé-de-cabra.
Passo 8

Limpe os fixadores do suporte da pinça de travão. Use uma escova metálica. Use spray WD-40.
Passo 9

Desaperte a fixação da braçadeira da pinça. Use uma chave soquete nº 17. Use uma chave de catraca. Use uma chave de tarraxa.
Passo 10

Retire a pinça de travão em conjunto com o seu suporte.

Substituição: discos de travão – Fiat Punto 188. Conselho da AUTODOC:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.
Passo 11

Limpe os elementos de fixação do disco de travão. Use uma escova metálica. Use spray WD-40.
Passo 12

Desaperte a fixação do disco de travão. Use uma chave soquete nº 12. Use uma chave de catraca.
Passo 13

Remova o disco de travão.
Passo 14

Limpe o cubo. Use uma escova metálica. Trate a superfície de contacto. Use massa de cobre.
Passo 15

Instale o disco de travão.
Passo 16

Aperte a fixação do disco de travão. Use uma chave soquete nº 12. Use uma chave de torque. Aperte-o para o torque de 9 Nm.
Passo 17

Instale a pinça de travão em conjunto com o seu suporte.
Passo 18

Aperte a braçadeira da pinça do travão. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 57 Nm.
Passo 19

Limpe os elementos de fixação da pinça de travão. Use uma escova metálica. Use spray WD-40.
Passo 20

Retire o pino de chaveta da pinça do travão. Use uma chave de fenda plana.

Passo 21

Retire o elemento fixador da pinça do travão. Use uma chave de fenda plana.
Passo 22

Retire a pinça de travão.

Substituição: discos de travão – Fiat Punto 188. Os profissionais recomendam:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 23

Remover as pastilhas de travão.
Passo 24

Limpe a braçadeira da pinça de travão de sujidade e poeira. Use uma escova metálica. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: discos de travão – Fiat Punto 188. Depois de aplicar o spray, espere alguns minutos.
Passo 25

Trate o pistão da pinça de travão. Utilize um produto de limpeza para travões.

Substituição: discos de travão – Fiat Punto 188. Os especialistas da AUTODOC recomendam:
Após aplicar o spray, espere alguns minutos.
Passo 26

Pressione no pistão da pinça do travão. Use a ferramenta reposicionador de travões.
Passo 27

Instale as pastilhas de travão.
Passo 28

Instale a pinça do travão e fixe-o.
Passo 29

Instale o elemento fixador da pinça do travão.
Passo 30

Retire o pino de chaveta da pinça do travão.
Passo 31

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 32

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: discos de travão – Fiat Punto 188. Depois de aplicar o spray, espere alguns minutos.
Passo 33

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Fiat Punto 188
Passo 34

Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 35

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 86 Nm.
Passo 36

Retire os macacos e calços.

Substituição: discos de travão – Fiat Punto 188. Conselho de especialistas da AUTODOC:
Verifique o nível do líquido de travões no depósito de expansão e reabasteça, se necessário.
Passo 37

Aperte a tampa do reservatório de líquido dos travões.

Substituição: discos de travão – Fiat Punto 188. AUTODOC recomenda:
Sem ligar o motor, pressione o pedal do travão várias vezes até sentir uma resistência significativa.
Passo 38

Feche o capô.
