Intervalo recomendado de substituição para a categoria da peça Disco de travão : 50000 km

Importante!

Este procedimento de substituição pode ser usado para:
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI 4motion, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

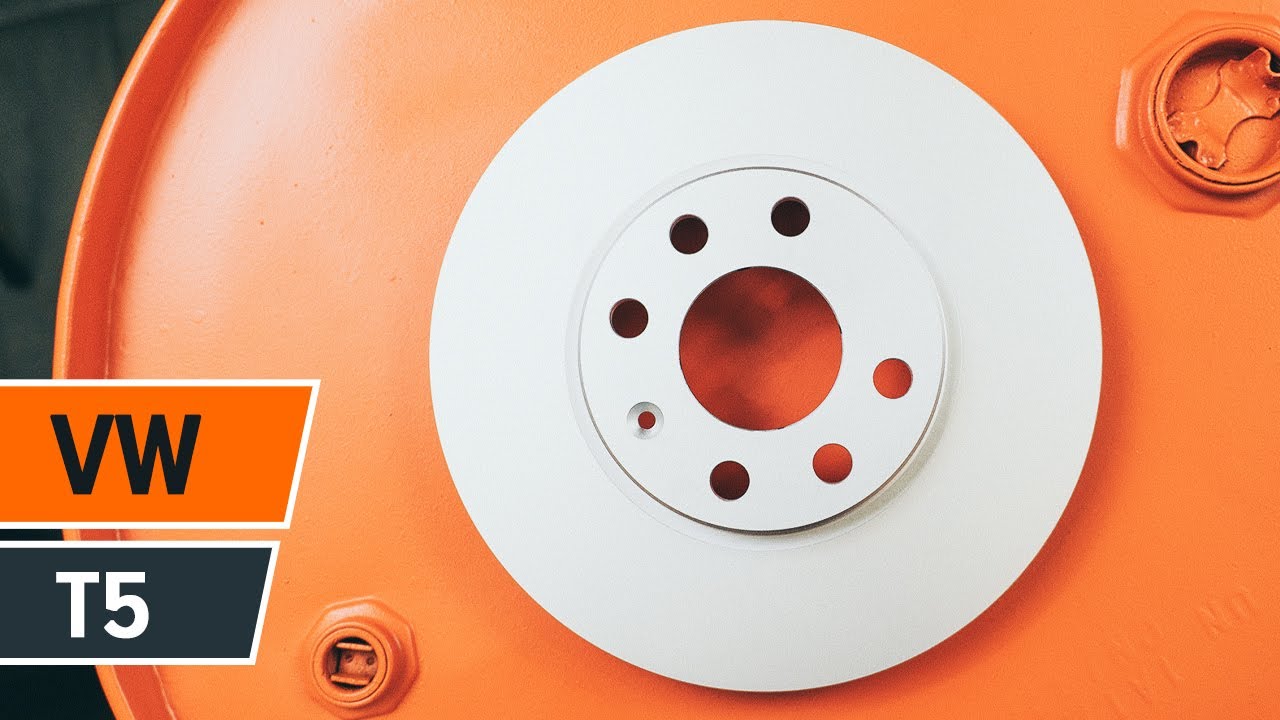

Como trocar discos de travão dianteiros e pastilhas de travão VOLKSWAGEN T5 TUTORIAL | AUTODOC

Como mudar discos de travão da parte dianteira em VW Multivan T5 - guia de substituição

Todas as peças que necessita substituir – Discos de Travão para Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) e outros modelos VW

Disco de travão

        Disco de travão para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI Diesel (136 cv)

        Disco de travão para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI 4motion Diesel (136 cv)

        Disco de travão para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 Gasolina (115 cv)

        Disco de travão para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 Gasolina (231 cv)

        Disco de travão para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI Diesel (130 cv)

        Disco de travão para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI Diesel (174 cv)

        Disco de travão para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI Diesel (105 cv)

        Disco de travão para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 Gasolina (235 cv)

        Disco de travão para VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 4motion Gasolina (235 cv)

Substituição: discos de travão – VW Multivan T5. Ferramentas de que poderá necessitar:

                        Escova de Arame

                        Escova de limpeza de nylon

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Vedante

                        Lubrificante de pinos de guia da pinça de travão

                        Massa lubrificante de cerâmica

                        Chave dinamométrica

                        Chave de caixa n.º 21

                        Ponta hexagonal n.º H7

                        Ponta de Torx M10

                        Soquete de impacto para roda nº 19

                        Chave de catraca

                        Vira-macho

                        Ferramenta reposicionador de travões

                        Pé-de-cabra

                        Calço de roda

Comprar ferramentas

Substituição: discos de travão – VW Multivan T5. Os especialistas da AUTODOC recomendam:

Substitua os discos de travão no carro VW Multivan T5 em conjunto completo para cada eixo. Independentemente do estado dos componentes. Isto irá assegurar mesmo a travagem.
O procedimento de substituição é idêntico para ambos os discos de travão no mesmo eixo.
Ao mudar os discos de travão, substituir sempre as pastilhas de travão.
Por favor, tenha em atenção: todos os trabalhos no automóvel – VW Multivan T5 – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Abra o capô. Desaperte a tampa do reservatório de líquido dos travões.
Passo 2

Fixe as rodas com os calços.
Passo 3

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.
Passo 4

Elevar a parte dianteira do carro e fixar em suportes.
Passo 5

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. VW Multivan T5
Passo 6

Retire a roda.
Passo 7

Solte a mola de retenção da pinça de travão. Utilize um pé-de-cabra.
Passo 8

Remova as tampas anti poeira dos pinos de guia da pinça do travão. Utilize um pé-de-cabra.
Passo 9

Afaste as pastilhas de travão. Utilize um pé-de-cabra.
Passo 10

Desaperte os parafusos da pinça de travão. Use HEX n.º H7. Use uma chave de catraca.
Passo 11

Desmonte os pinos guia da pinça do travão.

Passo 12

Retire a pinça de travão.

Substituição: discos de travão – VW Multivan T5. Os profissionais recomendam:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 13

Remover as pastilhas de travão.
Passo 14

Limpe os fixadores do suporte da pinça de travão. Use uma escova metálica. Use spray WD-40.
Passo 15

Desaperte os parafusos do suporte da pinça do travão. Use uma chave soquete nº 21. Use uma chave de catraca. Use uma chave de tarraxa.
Passo 16

Retire os parafusos de fixação (2 peças).

Passo 17

Retire a braçadeira da pinça.
Passo 18

Limpe o fixador do disco de travão. Use uma escova metálica. Use spray WD-40.
Passo 19

Desaperte a fixação do disco de travão. Use Torx M10. Use uma chave de catraca.
Passo 20

Remova o disco de travão.
Passo 21

Limpe o cubo. Use uma escova metálica. Trate a superfície de contacto. Use massa de cobre.
Passo 22

Instale o disco de travão.
Passo 23

Aperte os fixadores do disco de travão. Use Torx M10. Use uma chave de torque. Aperte-o para o torque de 15 Nm.
Passo 24

Limpe a braçadeira da pinça de travão de sujidade e poeira. Use uma escova metálica. Utilize um produto de limpeza para travões.
Passo 25

Trate os fixadores do suporte da pinça de travão. Utilize um vedante.
Passo 26

Instale a braçadeira da pinça do travão.
Passo 27

Instale os parafusos de fixação (2 peças).

Passo 28

Aperte os parafusos do suporte da pinça do travão. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 180 Nm.+45°
Passo 29

Trate o pistão da pinça de travão. Utilize a escova de limpeza de nylon. Utilize um produto de limpeza para travões.
Passo 30

Pressione no pistão da pinça do travão. Use a ferramenta reposicionador de travões.
Passo 31

Instale as pastilhas de travão.
Passo 32

Instale a pinça do travão e fixe-o.
Passo 33

Trate os pinos guia da pinça de travão. Use lubrificante para pino guia da pinça de travão.
Passo 34

Monte os pinos guia da pinça do travão.

Passo 35

Aperte os fixadores da pinça do travão. Use HEX n.º H7 Use uma chave de torque. Aperte-o para o torque de 30 Nm.
Passo 36

Instale as tampas anti poeira dos pinos de guia da pinça de travão.
Passo 37

Instale a mola de retenção da pinça do travão.
Passo 38

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Utilize massa lubrificante de cerâmica.
Passo 39

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.
Passo 40

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. VW Multivan T5
Passo 41

Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 42

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #19. Use uma chave de torque. Aperte-o para o torque de 180 Nm.
Passo 43

Retire os macacos e calços.

Substituição: discos de travão – VW Multivan T5. AUTODOC recomenda:
Verifique o nível do líquido de travões no depósito de expansão e reabasteça, se necessário.Sem ligar o motor, pressione o pedal do travão várias vezes até sentir uma resistência significativa.
Passo 44

Aperte a tampa do reservatório de líquido dos travões. Feche o capô.
