Intervalo recomendado de substituição para a categoria da peça Disco de travão : 50000 km

Importante!

Este procedimento de substituição pode ser usado para:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 4WD (ASA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.5 (ASA38), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

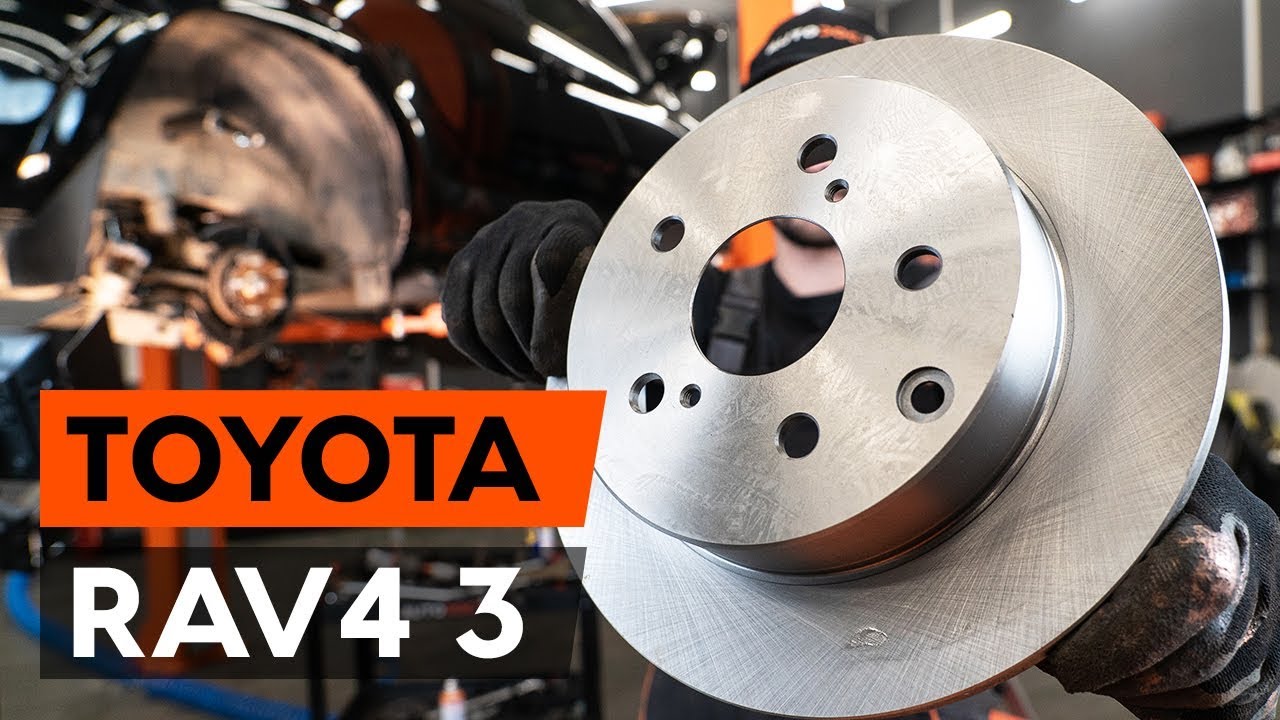

Como substituir discos de travão traseira no TOYOTA RAV 4 3 (XA30) [TUTORIAL AUTODOC]

Como mudar discos de travão da parte traseira em Toyota RAV4 III - guia de substituição

Todas as peças que necessita substituir – Discos de Travão para RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) e outros modelos TOYOTA

Disco de travão

        Disco de travão para RAV4 III SUV (XA30) Gasolina (170 cv)

        Disco de travão para RAV4 III SUV (XA30) Gasolina (152 cv)

        Disco de travão para RAV4 III SUV (XA30) Diesel (136 cv)

        Disco de travão para RAV4 III SUV (XA30) Diesel (177 cv)

        Disco de travão para RAV4 III SUV (XA30) Gasolina (273 cv)

        Disco de travão para RAV4 III SUV (XA30) Gasolina (158 cv)

        Disco de travão para RAV4 III SUV (XA30) Gasolina (158 cv)

        Disco de travão para RAV4 III SUV (XA30) Diesel (150 cv)

        Disco de travão para RAV4 III SUV (XA30) Diesel (150 cv)

Substituição: discos de travão – Toyota RAV4 III. Ferramentas que necessita:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave de caixa n.º 14

                        Chave de caixa n.º 17

                        Soquete de impacto para roda nº 21

                        Ferramenta reposicionador de travões

                        Chave de catraca

                        Chave dinamométrica

                        Vira-macho

                        Martelo de borracha

                        Pé-de-cabra

                        Calço de roda

Comprar ferramentas

Substituição: discos de travão – Toyota RAV4 III. Os profissionais recomendam:

Substitua os discos de travão no carro Toyota RAV4 III em conjunto completo para cada eixo. Independentemente do estado dos componentes. Isto irá assegurar mesmo a travagem.
O procedimento de substituição é idêntico para ambos os discos de travão no mesmo eixo.
Ao mudar os discos de travão, substituir sempre as pastilhas de travão.
Todo o trabalho deve ser feito com o motor parado.

Substituição: discos de travão – Toyota RAV4 III. Siga os seguintes passos:

Passo 1

Abra o capô. Desaperte a tampa do reservatório de líquido dos travões.
Passo 2

Fixe as rodas com os calços.
Passo 3

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #21.
Passo 4

Elevar a parte traseira do carro e fixar em suportes.
Passo 5

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Toyota RAV4 III
Passo 6

Retire a roda.
Passo 7

Afaste as pastilhas de travão. Utilize um pé-de-cabra.
Passo 8

Limpe os elementos de fixação da pinça de travão. Use uma escova metálica. Use spray WD-40.
Passo 9

Desaparafuse a fixação de pinça de travão. Use uma chave soquete nº 14. Use uma chave de catraca.
Passo 10

Retire a pinça de travão.

Substituição: discos de travão – Toyota RAV4 III. Os especialistas da AUTODOC recomendam:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 11

Remover as pastilhas de travão.
Passo 12

Limpe os fixadores do suporte da pinça de travão. Use uma escova metálica. Use spray WD-40.

Passo 13

Desaperte a fixação da braçadeira da pinça. Use uma chave soquete nº 17. Use uma chave de tarraxa.
Passo 14

Retire a braçadeira da pinça.
Passo 15

Remova o disco de travão. Use um martelo de borracha.
Passo 16

Limpe o mecanismo ajustante do tambor de travão. Use uma escova metálica.

Passo 17

Mova os calços do travão de estacionamento contra o tambor. Utilize um pé-de-cabra.

Passo 18

Limpe o cubo. Use uma escova metálica. Trate a superfície de contacto. Use massa de cobre.
Passo 19

Instale o disco de travão.
Passo 20

Limpe a braçadeira da pinça de travão de sujidade e poeira. Use uma escova metálica. Utilize um produto de limpeza para travões.

Substituição: discos de travão – Toyota RAV4 III. AUTODOC recomenda:
Após aplicar o spray, espere alguns minutos.
Passo 21

Instale a braçadeira da pinça do travão.
Passo 22

Aperte a braçadeira da pinça do travão. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 88 Nm.
Passo 23

Trate o pistão da pinça de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: discos de travão – Toyota RAV4 III. Depois de aplicar o spray, espere alguns minutos.
Passo 24

Pressione no pistão da pinça do travão. Use a ferramenta reposicionador de travões.
Passo 25

Instale as pastilhas de travão.
Passo 26

Instale a pinça do travão e fixe-o. Use uma chave soquete nº 14. Use uma chave de torque. Aperte-o para o torque de 27 Nm.
Passo 27

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 28

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: discos de travão – Toyota RAV4 III. Conselho:
Após aplicar o spray, espere alguns minutos.
Passo 29

Instale a roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. Toyota RAV4 III
Passo 30

Aperte os parafusos da roda. Use o soquete de impacto para roda #21.
Passo 31

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 103 Nm.
Passo 32

Retire os macacos e calços.

AUTODOC recomenda:
Important! Substituição: discos de travão – Toyota RAV4 III. Verifique o nível de líquido dos travões no depósito e encha-o, caso seja necessário.
Passo 33

Aperte a tampa do reservatório de líquido dos travões.

AUTODOC recomenda:
Toyota RAV4 III – Pressione o pedal do travão várias vezes com o motor desligado, até sentir a resistência acumulada.
Passo 34

Feche o capô.
