Como mudar kit de suspensão da parte dianteira em BMW E60 - guia de substituição

downloads: 3

Importante!

Este procedimento de substituição pode ser usado para:
BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 525i, BMW 5 Sedan (E60) 545i, BMW 5 Sedan (E60) 535 d, BMW 5 Sedan (E60) 530i, BMW 5 Sedan (E60) 523 i, BMW 5 Sedan (E60) 525i, BMW 5 Sedan (E60) 540i, BMW 5 Sedan (E60) 550i, BMW 5 Sedan (E60) 520d, BMW 5 Sedan (E60) 530d, BMW 5 Sedan (E60) 525xi, BMW 5 Sedan (E60) 530 xi, BMW 5 Sedan (E60) 530 xd, BMW 5 Sedan (E60) 520d, BMW 5 Sedan (E60) 535 d, BMW 5 Sedan (E60) 525 i, BMW 5 Sedan (E60) 525xi, BMW 5 Sedan (E60) 523i, BMW 5 Sedan (E60) 525 d, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 530 xd, BMW 5 Sedan (E60) 530i, BMW 5 Sedan (E60) 530 xi, BMW 5 Sedan (E60) 530 i, BMW 5 Sedan (E60) 535i, BMW 5 Sedan (E60) 525xd, BMW 5 Sedan (E60) 520d, BMW 5 Sedan (E60) 520i, BMW 5 Sedan (E60) 520 i, BMW 5 Sedan (E60) 525 i xDrive, BMW 5 Sedan (E60) 530 d, BMW 5 Sedan (E60) 520i, BMW 5 Sedan (E60) 540i, BMW 5 Sedan (E60) 523i, BMW 5 Sedan (E60) 530i, BMW 5 Sedan (E60) 525 d … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

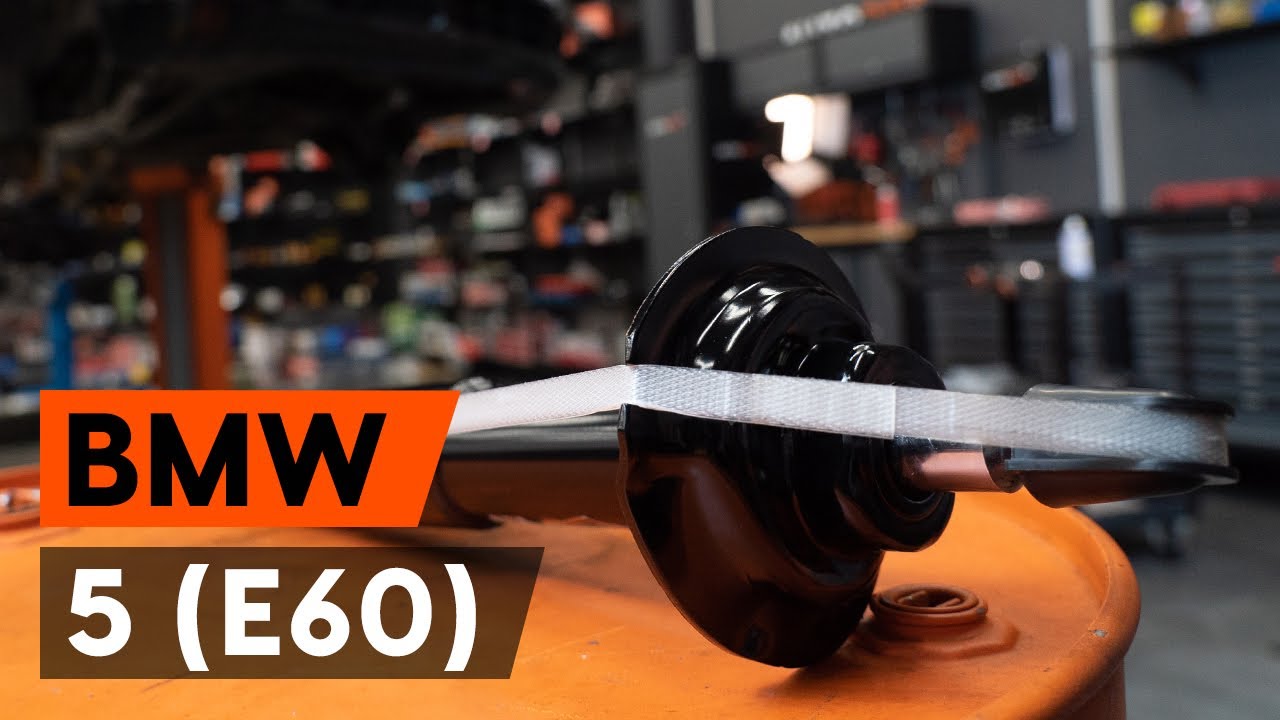

Como substituir coluna de suspensão dianteira no BMW E60 [TUTORIAL AUTODOC]

Como mudar kit de suspensão da parte dianteira em BMW E60 - guia de substituição

Produtos alternativos

Amortecedor

Substituição: kit de suspensão – BMW E60. Ferramentas que necessita:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave Combinada nº 10

                      Chave Combinada nº 16

                      Chave Combinada nº 18

                      Chave Combinada nº 21

                      Chave de caixa n.º 10

                      Chave de caixa n.º 13

                      Chave de caixa n.º 16

                      Chave de caixa n.º 18

                      Chave de caixa n.º 21

                      Chave de caixa n.º 22

                      Ponta de Torx T30

                      Ponta de Torx T40

                      Ponta hexagonal n.º H6

                      Ponta hexagonal n.º H7

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Chave dinamométrica

                      Cinzel plano

                      Martelo

                      Vira-macho

                      Ferramenta de remoção do clipe

                      Chave phillips

                      Pé-de-cabra

                      Extrator de articulação esférica

                      Compressor hidráulico de molas de suspensão

                      Macaco hidráulico para caixa de transmissão

                      Cobertura para guarda-lamas

                      Calço de roda

Comprar ferramentas

Substituição: kit de suspensão – BMW E60. Conselho de especialistas da AUTODOC:

Ambas as colunas da suspensão dianteira devem ser substituídos simultaneamente.
O procedimento de substituição é idêntico para as colunas de suspensão esquerda e direita da suspensão dianteira.
Todo o trabalho deve ser feito com o motor parado.

Substituição: kit de suspensão – BMW E60. Siga os seguintes passos:

Passo 1

Abra o capô.
Passo 2

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3

Desaperte os fixadores da cobertura do suporte do amortecedor. Use a chave Phillips. Use uma ferramenta de remoção de clipe.
Passo 4

Remova a tampa de proteção do suporte do amortecedor.
Passo 5

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 6

Solte o fixador superior do apoio da coluna de suspensão. Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 7

Fixe as rodas com os calços.
Passo 8

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 9

Elevar a parte dianteira do carro e fixar em suportes.
Passo 10

Desaperte os parafusos da roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. BMW E60
Passo 11

Retire a roda.
Passo 12

Desligue a instalação elétrica e a mangueira do travão do braço de suporte do amortecedor.
Passo 13

Limpe os fixadores do sensor de regulação dos faróis. Use uma escova metálica. Use spray WD-40.
Passo 14

Desaperte os elementos de fixação do sensor de regulação dos faróis. Use uma chave combinada nº 10.
Passo 15

Desconecte o sensor de regulação dos faróis.
Passo 16

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 17

Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use uma chave combinada nº 16. Use Torx T30. Use uma chave de catraca.
Passo 18

Remova a barra estabilizadora.
Passo 19

Desenrosque o fixador do suporte da biela do estabilizador. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 20

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 21

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 22

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave combinada nº 21. Use Torx T40. Use uma chave de catraca.
Passo 23

Desconecte o terminal de direção da manga de eixo. Use um extrator de articulação esférica.
Passo 24

Afaste as pastilhas de travão. Utilize um pé-de-cabra.
Passo 25

Desaperte a fixação da braçadeira da pinça. Use uma chave soquete nº 18. Use uma chave de tarraxa.
Passo 26

Retire a pinça de travão em conjunto com o seu suporte.

Substituição: kit de suspensão – BMW E60. AUTODOC recomenda:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.
Passo 27

Desaperte o fixador traseiro que liga o braço da suspensão ao subchassi. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 28

Desaperte o braço de fixação dianteiro. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 29

Desconecte os fios do sensor ABS.
Passo 30

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 31

Remova o fixador traseiro do braço de controlo. Use uma chave combinada nº 18.
Passo 32

Remova o braço.
Passo 33

Remova o fixador frontal do braço de controlo. Use uma chave combinada nº 18.
Passo 34

Remova o braço.
Passo 35

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 36

Remova o parafuso de fixação.
Passo 37

Solte o fixador inferior que conecta a coluna de suspensão às mangas de eixo. Use um cinzel plano para metal. Use um martelo.
Passo 38

Baixe o macaco de transmissão hidráulica em 10-15 cm.

AUTODOC recomenda:
BMW E60 – Não baixe o macaco de transmissão abruptamente, para evitar danificar os componentes e mecanismos do automóvel.
Passo 39

Desligar a manga de eixo do suporte do amortecedor.

Substituição: kit de suspensão – BMW E60. Os especialistas da AUTODOC recomendam:
Certifique-se de que a manga de eixo esteja apoiada.
Passo 40

Desapertar a fixação superior de montagem do suporte do amortecedor.

Substituição: kit de suspensão – BMW E60. Conselho:
Para evitar ferimentos, segure a coluna da suspensão ao desapertar os parafusos de fixação.
Passo 41

Remova o suporte de suspensão.
Passo 42

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: kit de suspensão – BMW E60. Conselho de especialistas da AUTODOC:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 43

Comprima a mola.
Passo 44

Remova a tampa do apoio da coluna de suspensão. Utilize um pé-de-cabra.
Passo 45

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 46

Remova a porca do suporte do pistão. Use uma chave soquete nº 21. Use HEX n.º H7. Use uma chave de catraca.
Passo 47

Remova a montagem do suporte superior.
Passo 48

Solte a mola espiral.
Passo 49

Retire a mola.
Passo 50

Remova a tampa protetora contra poeira do amortecedor e o para-choques.

AUTODOC recomenda:
Substituição: kit de suspensão – BMW E60. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 51

Retire o amortecedor antigo do compressor hidráulico de mola.

Substituição: kit de suspensão – BMW E60. Conselho da AUTODOC:
Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 52

Instale o amortecedor novo no compressor hidráulico de mola.
Passo 53

Instale a manga para poeiras e a bomba de bloqueio no novo amortecedor.
Passo 54

Instale a mola do amortecedor.
Passo 55

Comprima a mola.
Passo 56

Instale o suporte superior e o rolamento do suporte.
Passo 57

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave soquete nº 22. Use HEX n.º H6. Use uma chave de torque. Aperte-o para o torque de 64 Nm.

Substituição: kit de suspensão – BMW E60. AUTODOC recomenda:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 58

Trate a haste da coluna do amortecedor. Use massa de cobre.
Passo 59

Instale a tampa do apoio da coluna de suspensão.
Passo 60

Solte a mola.
Passo 61

Retire a coluna de suspensão montada.
Passo 62

Trate o assento de montagem da coluna de suspensão na manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 63

Instale o amortecedor no arco da roda.
Passo 64

Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.

Substituição: kit de suspensão – BMW E60. Os especialistas da AUTODOC recomendam:
Para evitar lesões, segure a coluna do amortecedor quando apertar os parafusos de fixação.
Passo 65

Trate o assento de montagem da coluna de suspensão na manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 66

Fixe o suporte do amortecedor na manga de eixo.
Passo 67

Instale o parafuso de fixação.
Passo 68

Aparafuse o fixador do suporte da biela do estabilizador. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 69

Aparafuse o fixador que conecta o amortecedor à manga de eixo. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 70

Limpe os locais de montagem e a rosca do braço da suspensão. Use uma escova metálica. Use spray WD-40.
Passo 71

Reinstale o braço de suspensão.
Passo 72

Instale o fixador dianteiro do braço.
Passo 73

Aperte o braço de fixação dianteiro. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 74

Reinstale o braço de suspensão.
Passo 75

Instale o fixador traseiro do braço.
Passo 76

Aparafuse o fixador traseiro que liga o braço da suspensão ao subchassi. Use uma chave combinada nº 18 (2 peças).
Passo 77

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
Substituição: kit de suspensão – BMW E60. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 78

Limpe os assentos de montagem do terminal da direção. Use uma escova metálica. Use spray WD-40.
Passo 79

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 80

Aparafuse a porca de fixação que liga o terminal de direção à manga do eixo. Use uma chave combinada nº 21. Use Torx T40. Use uma chave de catraca.
Passo 81

Limpe os assentos de montagem do tirante da barra estabilizadora. Use uma escova metálica. Use spray WD-40.
Passo 82

Instale o terminal do estabilizador transversal.
Passo 83

Aperte o fixador da bieleta da barra estabilizadora. Use uma chave combinada nº 16. Use Torx T30. Use uma chave de catraca.
Passo 84

Conecte os fios do sensor ABS.
Passo 85

Volte a ligar o sensor de regulação dos faróis.
Passo 86

Aparafuse os fixadores do sensor de regulação dos faróis. Use uma chave combinada nº 10.
Passo 87

Limpe os locais de montagem da pinça e o seu suporte. Use uma escova metálica. Use spray WD-40.
Passo 88

Instale a pinça de travão em conjunto com o seu suporte.
Passo 89

Aperte a braçadeira da pinça do travão. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 110 Nm.
Passo 90

Fixe a mangueira de travão na barra de suporte.
Passo 91

Aperte os fixadores do sensor de regulação dos faróis. Use uma chave soquete nº 10. Use uma chave de torque. Aperte-o para o torque de 7 Nm.
Passo 92

Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 65 Nm.
Passo 93

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 165 Nm.
Passo 94

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 81 Nm.
Passo 95

Aperte o fixador do suporte da biela do estabilizador. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 65 Nm.
Passo 96

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 97

Aperte o fixador frontal, conectando o braço de controlo à subestrutura. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 100 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 98

Aperte o fixador traseiro que liga o braço à subestrutura da carroçaria. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 100 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 99

Retire o apoio sob a manga de eixo.

Substituição: kit de suspensão – BMW E60. Os profissionais recomendam:
Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 100

Trate todas as juntas do braço. Trate os fixadores do amortecedor. Use massa de cobre.
Passo 101

Limpe o local de montagem do aro do pneu. Use uma escova metálica.
Passo 102

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 103

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: kit de suspensão – BMW E60. Depois de aplicar o spray, espere alguns minutos.
Passo 104

Instale a roda.

Substituição: kit de suspensão – BMW E60. AUTODOC recomenda:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 105

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 106

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 107

Retire os macacos e calços.
Passo 108

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 34 Nm.
Passo 109

Trate os fixadores do apoio da coluna de suspensão. Use massa de cobre.
Passo 110

Instale a tampa de proteção do suporte do amortecedor.
Passo 111

Aparafuse os fixadores da cobertura do suporte do amortecedor. Use a chave Phillips.
Passo 112

Remova a proteção do guarda-lamas.
Passo 113

Feche o capô.

Considera que este manual seja útil?

Por favor, classifique este manual numa escala de 1 a 5. Se tiver alguma questão, não hesite em perguntar-nos.

Precisa de pneus novos?

Descubra que dimensões de pneus e rodas são compatíveis com o modelo BMW 5 Sedan (E60)

Procurar pneus

Como mudar molas de suspensão da parte dianteira em BMW E60 - guia de substituição

Descarregue gratuitamente 5.87 MB
Como mudar kit de suspensão da parte traseira em BMW E60 - guia de substituição

Descarregue gratuitamente 4.32 MB
Como mudar molas de suspensão da parte traseira em BMW E60 - guia de substituição

Descarregue gratuitamente 4.23 MB
Como mudar pastilhas de travão da parte dianteira em BMW 5 Sedan (E60) - guia de substituição

Descarregue gratuitamente 1.82 MB
Como mudar rolamento da roda da parte dianteira em BMW E60 - guia de substituição

Descarregue gratuitamente 3.75 MB
Como mudar rolamento da roda da parte traseira em BMW E60 - guia de substituição

Descarregue gratuitamente 3.12 MB

Como mudar kit de suspensão da parte traseira em BMW E60 - guia de substituição

Descarregue gratuitamente 4.32 MB
Como mudar kit de suspensão da parte traseira em BMW E39 - guia de substituição

Descarregue gratuitamente 5.69 MB
Como mudar kit de suspensão da parte dianteira em BMW E39 - guia de substituição

Descarregue gratuitamente 4.62 MB
Como mudar kit de suspensão da parte traseira em BMW 5 Touring (E61) - guia de substituição

Descarregue gratuitamente 4.15 MB
Como mudar kit de suspensão da parte dianteira em BMW 5 Touring (E61) - guia de substituição

Descarregue gratuitamente 5.62 MB
Como mudar kit de suspensão da parte dianteira em BMW 5 Touring (E39) - guia de substituição

Descarregue gratuitamente 4.31 MB

Desbloqueie o seu assistente de manutenção automóvel!

Acompanhe as despesas, faça a gestão dos registos, agende substituições e muito mais.

Como mudar o óleo sem elevador: 3 maneiras fáceis

4K visualizações

Publicado em 18/09/2025
Visão geral do produto de limpeza para jantes K2 ROTON

728 visualizações

Publicado em 27/03/2025
TOP 6 de truques com o WD-40 | Dicas da AUTODOC

6K visualizações

Publicado em 15/07/2021
5 dicas para condutores novatos | Dicas da AUTODOC

1K visualizações

Publicado em 31/01/2023
