Importante!

Este procedimento de substituição pode ser usado para:
FIAT PANDA (169) 1.2 (169AXF2A, 169AXF1A), FIAT PANDA (169) 1.1 (169.AXA1A), FIAT PANDA (169) 1.3 D Multijet (169.AXC1A) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

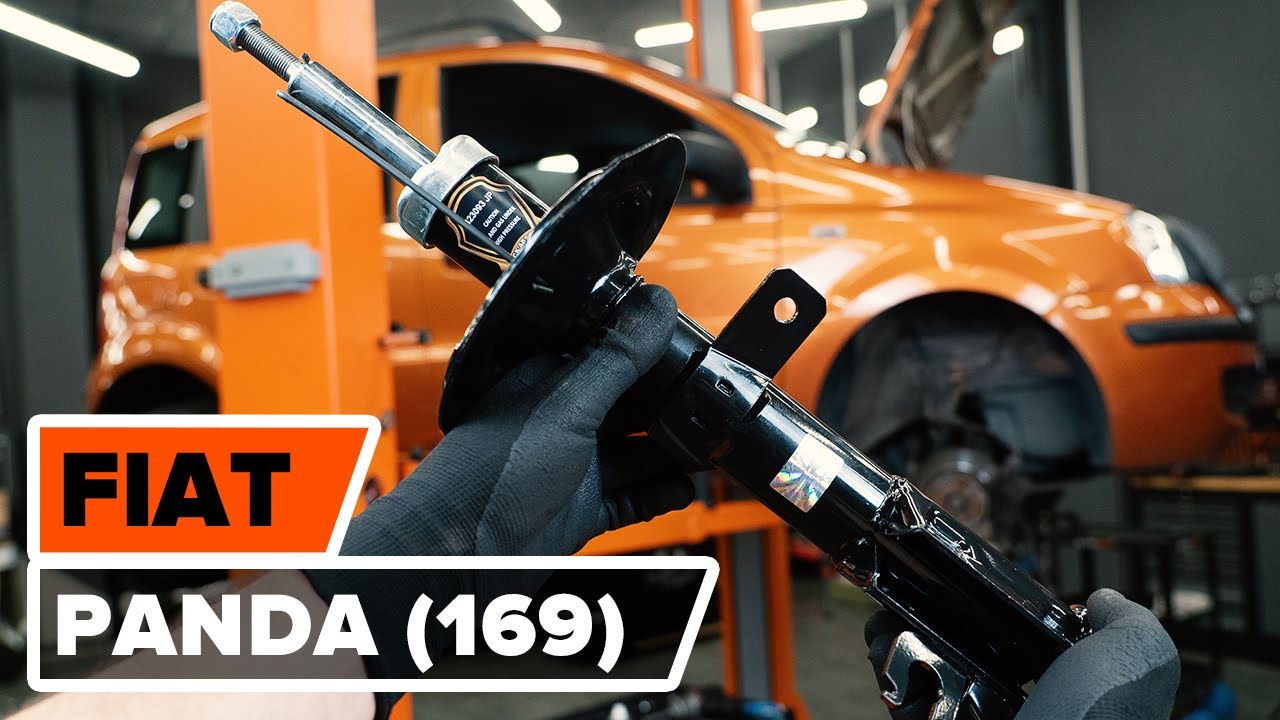

Como substituir coluna de suspensão dianteira no FIAT PANDA (169) [TUTORIAL DA AUTODOC]

Como mudar kit de suspensão da parte dianteira em Fiat Panda 169 - guia de substituição

Todas as peças que necessita substituir – Amortecedor para PANDA (169) e outros modelos FIAT

Amortecedor

        Amortecedor para Panda II Hatchback (169) Gasolina (69 cv)

        Amortecedor para Panda II Hatchback (169) Gasolina (54 cv)

        Amortecedor para Panda II Hatchback (169) Diesel (70 cv)

Substituição: kit de suspensão – Fiat Panda 169. Ferramentas que necessita:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave dinamométrica

                        Chave Combinada nº 15

                        Chave Combinada nº 16

                        Chave Combinada nº 27

                        Chave de caixa n.º 16

                        Chave de caixa n.º 17

                        Chave de caixa n.º 18

                        Chave de caixa n.º 19

                        Ponta hexagonal n.º H6

                        Ponta hexagonal n.º H7

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Pé-de-cabra

                        Compressor hidráulico de molas de suspensão

                        Macaco hidráulico para caixa de transmissão

                        Cobertura para guarda-lamas

                        Calço de roda

Comprar ferramentas

Substituição: kit de suspensão – Fiat Panda 169. Os especialistas da AUTODOC recomendam:

Ambas as colunas da suspensão dianteira devem ser substituídos simultaneamente.
O procedimento de substituição é idêntico para as colunas de suspensão esquerda e direita da suspensão dianteira.
Todo o trabalho deve ser feito com o motor parado.

Substituição: kit de suspensão – Fiat Panda 169. Sequência recomendada de passos:

Passo 1

Abra o capô.
Passo 2

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 4

Solte o fixador superior do apoio da coluna de suspensão. Use HEX n.º H7. Use uma chave soquete nº 19. Use uma chave de catraca.
Passo 5

Fixe as rodas com os calços.
Passo 6

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 7

Elevar a parte dianteira do carro e fixar em suportes.
Passo 8

Desaperte os parafusos da roda.

Substituição: kit de suspensão – Fiat Panda 169. Conselho da AUTODOC:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 9

Retire a roda.
Passo 10

Retire a mangueira de travão do suporte do amortecedor. Utilize um pé-de-cabra.
Passo 11

Desconecte os fios do sensor ABS. Utilize um pé-de-cabra.
Passo 12

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 13

Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use HEX n.º H6. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 14

Remova a barra estabilizadora.
Passo 15

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 16

Desaparafuse os fixadores que ligam o suporte de suspensão à manga de eixo. Use uma chave combinada nº 15. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 17

Remova o parafuso de fixação.
Passo 18

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 19

Remova o parafuso de fixação.
Passo 20

Desligar a manga de eixo do suporte do amortecedor. Utilize um pé-de-cabra.
Passo 21

Desapertar a fixação superior de montagem do suporte do amortecedor.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação. Fiat Panda 169
Passo 22

Remova o suporte de suspensão.
Passo 23

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: kit de suspensão – Fiat Panda 169. Os profissionais recomendam:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 24

Comprima a mola.
Passo 25

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 26

Remova a porca do suporte do pistão. Use uma chave combinada nº 27. Use HEX n.º H7. Use uma chave de catraca.
Passo 27

Remova a montagem do suporte superior.

AUTODOC recomenda:
Substituição: kit de suspensão – Fiat Panda 169. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 28

Remova a tampa protetora contra poeira do amortecedor e o para-choques.
Passo 29

Solte a mola espiral.
Passo 30

Retire a mola.
Passo 31

Retire o amortecedor antigo do compressor hidráulico de mola.

Substituição: kit de suspensão – Fiat Panda 169. Os especialistas da AUTODOC recomendam:
Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 32

Instale o amortecedor novo no compressor hidráulico de mola.
Passo 33

Instale a mola do amortecedor.
Passo 34

Comprima a mola.
Passo 35

Instale a manga para poeiras e a bomba de bloqueio no novo amortecedor.
Passo 36

Instale o suporte superior e o rolamento do suporte.
Passo 37

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave combinada nº 27. Use HEX n.º H6. Use uma chave de torque. Aperte-o para o torque de 45 Nm.

Substituição: kit de suspensão – Fiat Panda 169. Conselho:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 38

Solte a mola.
Passo 39

Trate a haste da coluna do amortecedor. Use massa de cobre.
Passo 40

Retire a coluna de suspensão montada.
Passo 41

Trate dos assentos de montagem do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 42

Instale o amortecedor no arco da roda.
Passo 43

Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.

AUTODOC recomenda:
Fiat Panda 169 – Para evitar lesões, segure o suporte da suspensão enquanto aparafusa os parafusos de fixação.
Passo 44

Fixe o suporte do amortecedor na manga de eixo.
Passo 45

Instale os parafusos de fixação.
Passo 46

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
Substituição: kit de suspensão – Fiat Panda 169. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 47

Aparafuse os fixadores que ligam o suporte de suspensão à manga de eixo. Use uma chave combinada nº 15. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 48

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave combinada nº 15. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 75 Nm.
Passo 49

Conecte os fios do sensor ABS.
Passo 50

Fixe a mangueira do travão. Utilize um pé-de-cabra.
Passo 51

Instale o terminal do estabilizador transversal.
Passo 52

Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 23 Nm.
Passo 53

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 54

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 55

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: kit de suspensão – Fiat Panda 169. Depois de aplicar o spray, espere alguns minutos.
Passo 56

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Fiat Panda 169
Passo 57

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 58

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 98 Nm.
Passo 59

Retire os macacos e calços.
Passo 60

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 18. Use HEX n.º H6. Use uma chave de torque. Aperte-o para o torque de 45 Nm.
Passo 61

Trate o fixador superior do suporte de suspensão. Use massa de cobre.
Passo 62

Remova a proteção do guarda-lamas.
Passo 63

Feche o capô.
