Como mudar kit de suspensão da parte dianteira em Mercedes W168 - guia de substituição
downloads:
3
Visualizações:
29
0
Utilizadores escolheram - 0
Importante!
Este procedimento de substituição pode ser usado para:
MERCEDES-BENZ Classe A (W168) A 210 (168.035, 168.135),
MERCEDES-BENZ Classe A (W168) A 140 (168.031, 168.131),
MERCEDES-BENZ Classe A (W168) A 160 CDI (168.006),
MERCEDES-BENZ Classe A (W168) A 190 (168.032, 168.132),
MERCEDES-BENZ Classe A (W168) A 170 CDI (168.008),
MERCEDES-BENZ Classe A (W168) A 160 CDI (168.007),
MERCEDES-BENZ Classe A (W168) A 160 (168.033, 168.133),
MERCEDES-BENZ Classe A (W168) A 140 (168.031, 168.131)
…
Ver mais
Os passos podem variar ligeiramente dependendo do design do automóvel.

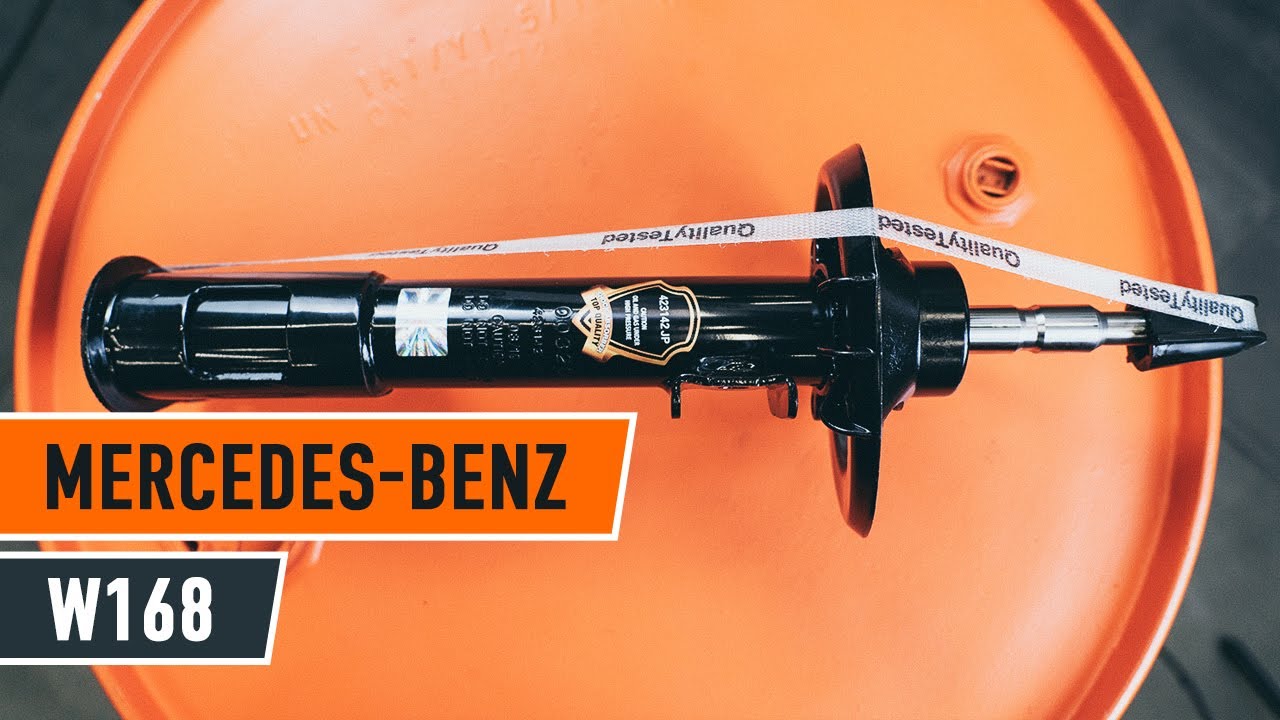

Como substituir coluna de suspensão dianteira no MERCEDES W168 [TUTORIAL AUTODOC]
Todas as peças que necessita substituir – Amortecedor para Classe A (W168) e outros modelos MERCEDES-BENZ
Substituição: kit de suspensão – Mercedes W168. AUTODOC recomenda:
Ambas as colunas da suspensão dianteira devem ser substituídos simultaneamente.
O procedimento de substituição é idêntico para as colunas de suspensão esquerda e direita da suspensão dianteira.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Mercedes W168 – devem ser efetuados com o motor desligado.
Efetuar a substituição, na seguinte ordem:
Passo 1
Abra o capô.
Passo 2
Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3
Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 4
Solte os fixadores superiores do dispositivo amortecedor. Use uma chave soquete nº Е12. Use uma chave de catraca.
Passo 5
Fixe as rodas com os calços.
Passo 6
Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 7
Elevar a parte dianteira do carro e fixar em suportes.
Passo 8
Desaperte os parafusos da roda.
AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. Mercedes W168
Passo 9
Retire a roda.
Passo 10
Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 11
Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 12
Remova a barra estabilizadora.
Passo 13
Desconecte os fios do sensor ABS.
Passo 14
Desconecte o cabo do sensor de desgaste da pastilha do travão.
Passo 15
Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 16
Desaparafuse os fixadores que ligam o suporte de suspensão à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 17
Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 18
Retire os parafusos de fixação.
Passo 19
Desligar a manga de eixo do suporte do amortecedor.
Passo 20
Solte os retentores de plástico do suporte do amortecedor. Use alicates de ponta arredondada.
Passo 21
Remova o suporte de suspensão.
Passo 22
Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.
Substituição: kit de suspensão – Mercedes W168. Os profissionais recomendam:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 23
Comprima a mola.
Passo 24
Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 25
Remova a porca do suporte do pistão. Use uma chave combinada nº 21. Use HEX n.º H6. Use uma chave de catraca.
Passo 26
Remova o suporte do amortecedor, a coifa e o batente de encosto do amortecedor.
AUTODOC recomenda:
Substituição: kit de suspensão – Mercedes W168. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 27
Solte a mola espiral.
Passo 28
Retire a mola.
Passo 29
Retire o amortecedor antigo do compressor hidráulico de mola.
Passo 30
Instale o amortecedor novo no compressor hidráulico de mola.
Substituição: kit de suspensão – Mercedes W168. Conselho da AUTODOC:
Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 31
Instale a manga para poeiras e a bomba de bloqueio no novo amortecedor.
Passo 32
Instale a mola do amortecedor.
Passo 33
Comprima a mola.
Passo 34
Instale o suporte superior e o rolamento do suporte.
Passo 35
Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave soquete nº 21. Use HEX n.º H6. Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Substituição: kit de suspensão – Mercedes W168. AUTODOC recomenda:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 36
Solte a mola.
Passo 37
Trate a haste da coluna do amortecedor. Use massa de cobre.
Passo 38
Retire a coluna de suspensão montada.
Passo 39
Limpe os assentos de montagem da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 40
Instale o amortecedor no arco da roda.
Passo 41
Prenda os fixadores superiores do amortecedor. Não o aperte.
AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto aparafusa os parafusos de fixação. Mercedes W168
Passo 42
Limpe os assentos de montagem da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 43
Fixe o suporte do amortecedor na manga de eixo.
Passo 44
Instale os parafusos de fixação.
Passo 45
Retire o apoio sob a manga de eixo.
Substituição: kit de suspensão – Mercedes W168. AUTODOC recomenda:
Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 46
Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 100 Nm.
Passo 47
Conecte os fios do sensor ABS.
Passo 48
Conecte o cabo do sensor de desgaste da pastilha do travão.
Passo 49
Limpe os assentos de montagem do tirante da barra estabilizadora. Use uma escova metálica. Use spray WD-40.
Passo 50
Instale o terminal do estabilizador transversal.
Passo 51
Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 55 Nm.
Passo 52
Trate os fixadores do amortecedor. Use massa de cobre.
Passo 53
Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 54
Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.
AUTODOC recomenda:
Substituição: kit de suspensão – Mercedes W168. Depois de aplicar o spray, espere alguns minutos.
Passo 55
Instale a roda.
AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Mercedes W168
Passo 56
Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 57
Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 110 Nm.
Passo 58
Retire os macacos e calços.
Passo 59
Aperte os fixadores superiores da coluna de suspensão. Use uma chave soquete nº Е12. Use uma chave de torque. Aperte-o para o torque de 32 Nm.
Passo 60
Trate os fixadores do amortecedor. Use massa de cobre.
Passo 61
Remova a proteção do guarda-lamas.
Passo 62
Feche o capô.
