Importante!

Este procedimento de substituição pode ser usado para:
VW GOLF III (1H1) 1.9 TD, GTD, VW GOLF III (1H1) 1.9 TDI, VW GOLF III (1H1) 1.4, VW GOLF III (1H1) 1.6, VW GOLF III (1H1) 1.8, VW GOLF III (1H1) 1.8, VW GOLF III (1H1) 2.0, VW GOLF III (1H1) 1.4, VW GOLF III (1H1) 1.3 … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

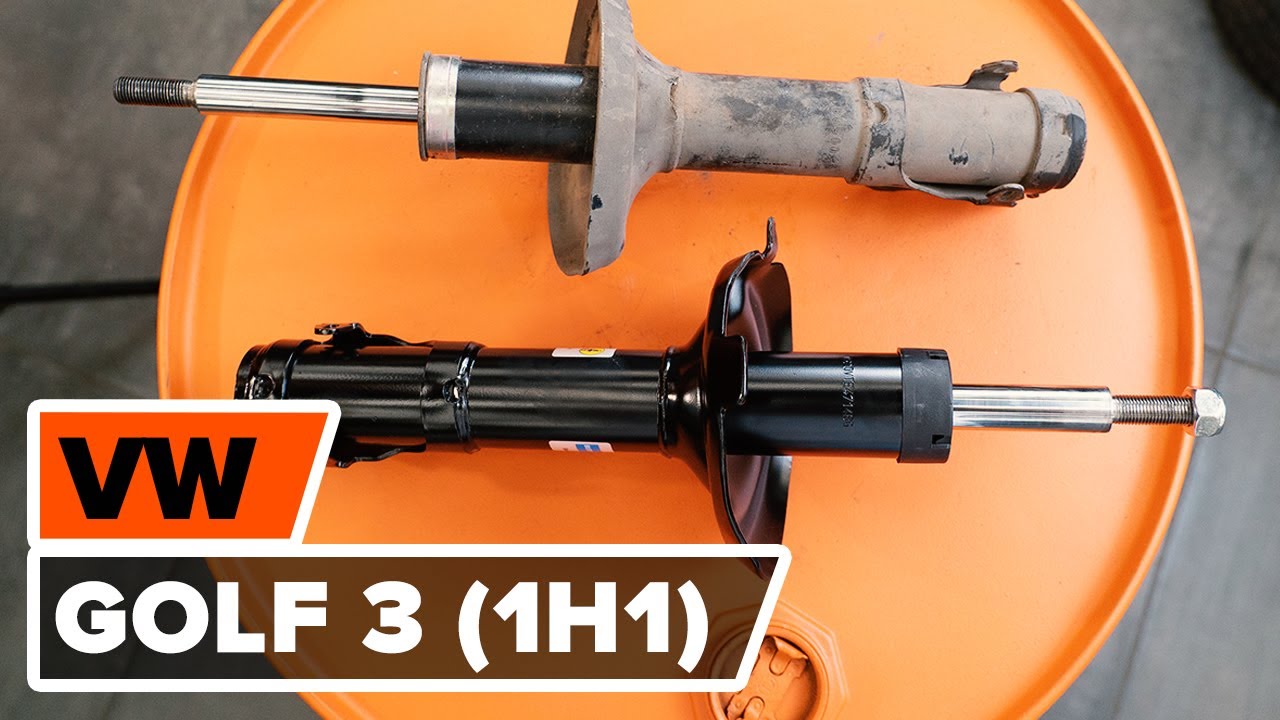

Como substituir coluna de suspensão dianteira no VOLKSWAGEN GOLF 3 (1H1) [TUTORIAL AUTODOC]

Como mudar kit de suspensão da parte dianteira em VW Golf 3 - guia de substituição

Todas as peças que necessita substituir – Amortecedor para GOLF III (1H1) e outros modelos VW

Amortecedor

Conjunto mola / amortecedor

        Amortecedor para VW GOLF III (1H1) 1.9 TD, GTD Diesel (75 cv)

        Amortecedor para VW GOLF III (1H1) 1.9 TDI Diesel (90 cv)

        Amortecedor para VW GOLF III (1H1) 1.4 Gasolina (55 cv)

        Amortecedor para VW GOLF III (1H1) 1.6 Gasolina (75 cv)

        Amortecedor para VW GOLF III (1H1) 1.8 Gasolina (75 cv)

        Amortecedor para VW GOLF III (1H1) 1.8 Gasolina (90 cv)

        Amortecedor para VW GOLF III (1H1) 2.0 Gasolina (115 cv)

        Amortecedor para VW GOLF III (1H1) 1.4 Gasolina (60 cv)

        Amortecedor para VW GOLF III (1H1) 1.3 Gasolina (54 cv)

Substituição: kit de suspensão – VW Golf 3. Lista das ferramentas de que irá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave dinamométrica

                        Chave Combinada nº 18

                        Chave Combinada nº 21

                        Chave de caixa n.º 10

                        Chave para a porca do amortecedor de 14,5 mm

                        Chave de caixa n.º 18

                        Chave de caixa n.º 21

                        Ponta hexagonal n.º H6

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Vira-macho

                        Compressor hidráulico de molas de suspensão

                        Macaco hidráulico para caixa de transmissão

                        Cobertura para guarda-lamas

                        Calço de roda

Comprar ferramentas

Substituição: kit de suspensão – VW Golf 3. AUTODOC recomenda:

Ambas as colunas da suspensão dianteira devem ser substituídos simultaneamente.
O procedimento de substituição é idêntico para as colunas de suspensão esquerda e direita da suspensão dianteira.
Todo o trabalho deve ser feito com o motor parado.

Substituição: kit de suspensão – VW Golf 3. Utilize o seguinte procedimento:

Passo 1

Abra o capô.
Passo 2

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 4

Solte o fixador superior do apoio da coluna de suspensão. Use HEX n.º H6. Use uma chave soquete nº 21. Use uma chave de catraca.
Passo 5

Fixe as rodas com os calços.
Passo 6

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 7

Elevar a parte dianteira do carro e fixar em suportes.
Passo 8

Desaperte os parafusos da roda.

Substituição: kit de suspensão – VW Golf 3. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 9

Retire a roda.
Passo 10

Limpe o fixador do suporte que conecta a mangueira de travão ao amortecedor. Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 11

Desaperte o suporte de fixação da mangueira do travão do amortecedor. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 12

Desligue o suporte de montagem da mangueira do travão.
Passo 13

Desaparafuse os fixadores que ligam o suporte de suspensão à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 14

Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 15

Retire os parafusos de fixação.
Passo 16

Desligar a manga de eixo do suporte do amortecedor.
Passo 17

Desapertar a fixação superior de montagem do suporte do amortecedor.

AUTODOC recomenda:
VW Golf 3 – Para evitar lesões, segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação.
Passo 18

Remova o suporte de suspensão.
Passo 19

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: kit de suspensão – VW Golf 3. Conselho de especialistas da AUTODOC:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 20

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 21

Comprima a mola.
Passo 22

Remova a porca do suporte do pistão. Use uma chave combinada nº 21. Chave para a porca do amortecedor de 14,5 mm. Use uma chave de catraca.
Passo 23

Remova a montagem do suporte superior.
Passo 24

Solte a mola espiral.
Passo 25

Retire a mola.
Passo 26

Remova a tampa protetora contra poeira do amortecedor e o para-choques.

AUTODOC recomenda:
Substituição: kit de suspensão – VW Golf 3. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 27

Retire o amortecedor antigo do compressor hidráulico de mola.

Substituição: kit de suspensão – VW Golf 3. Os especialistas da AUTODOC recomendam:
Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 28

Instale o amortecedor novo no compressor hidráulico de mola.
Passo 29

Instale a manga para poeiras e a bomba de bloqueio no novo amortecedor.
Passo 30

Instale a mola do amortecedor.
Passo 31

Comprima a mola.
Passo 32

Instale o suporte superior e o rolamento do suporte.
Passo 33

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave combinada nº 21. Chave para a porca do amortecedor de 14,5 mm. Use uma chave de torque. Aperte-o para o torque de 60 Nm.

Substituição: kit de suspensão – VW Golf 3. Os profissionais recomendam:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 34

Solte a mola.
Passo 35

Trate a haste da coluna do amortecedor. Use massa de cobre.
Passo 36

Retire a coluna de suspensão montada.
Passo 37

Limpe os assentos de montagem da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 38

Instale o amortecedor no arco da roda.
Passo 39

Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.

Substituição: kit de suspensão – VW Golf 3. Os especialistas da AUTODOC recomendam:
Para evitar lesões, segure a coluna do amortecedor quando apertar os parafusos de fixação.
Passo 40

Limpe os assentos de montagem da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.

Passo 41

Fixe o suporte do amortecedor na manga de eixo.
Passo 42

Instale os parafusos de fixação.
Passo 43

Aparafuse os fixadores que ligam o suporte de suspensão à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de tarraxa.
Passo 44

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 95 Nm.
Passo 45

Retire o suporte por baixo do braço.

AUTODOC recomenda:
Substituição: kit de suspensão – VW Golf 3. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 46

Limpe o assento de montagem da mangueira do travão. Use uma escova metálica. Use spray WD-40.
Passo 47

Fixe o suporte de fixação da mangueira do travão.
Passo 48

Aperte o suporte de fixação da mangueira do travão do amortecedor. Use uma chave soquete nº 10. Use uma chave de torque. Aperte-o para o torque de 13 Nm.
Passo 49

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 50

Limpe o local de montagem do aro do pneu. Use uma escova metálica.
Passo 51

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 52

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: kit de suspensão – VW Golf 3. Depois de aplicar o spray, espere alguns minutos.
Passo 53

Instale a roda.

Substituição: kit de suspensão – VW Golf 3. AUTODOC recomenda:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 54

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 55

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 110 Nm.
Passo 56

Retire os macacos e calços.
Passo 57

Aperte a fixação superior da montagem do suporte do amortecedor. Use HEX n.º H6. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Passo 58

Trate o fixador superior do suporte de suspensão. Use massa de cobre.
Passo 59

Remova a proteção do guarda-lamas.
Passo 60

Feche o capô.
