Como mudar kit de suspensão da parte traseira em Renault Twingo C06 - guia de substituição
downloads:
0
Visualizações:
4
0
Utilizadores escolheram - 0
Importante!
Este procedimento de substituição pode ser usado para:
RENAULT TWINGO I (C06_) 1.2 16V (C060),
RENAULT TWINGO I (C06_) 1.2 16V (C06C, C06D, C06K),
RENAULT TWINGO I (C06_) 1.2 (C067),
RENAULT TWINGO I (C06_) 1.2 (C063, C064)
…
Ver mais
Os passos podem variar ligeiramente dependendo do design do automóvel.
Como substituir amortyzatory traseira no RENAULT TWINGO 1 (C06) [TUTORIAL AUTODOC]

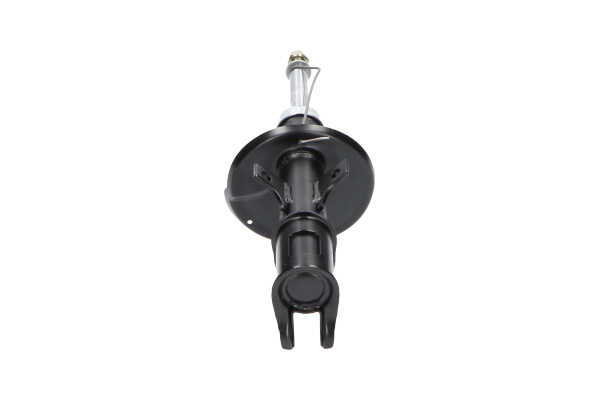

Todas as peças que necessita substituir – Amortecedor para TWINGO I (C06_) e outros modelos RENAULT
Substituição: kit de suspensão – Renault Twingo C06. Os especialistas da AUTODOC recomendam:
Ambas as colunas da suspensão traseira devem ser substituídas simultaneamente.
O procedimento de substituição é idêntico para as colunas do amortecedor esquerdo e direito da suspensão traseira.
Todo o trabalho deve ser feito com o motor parado.
Substituição: kit de suspensão – Renault Twingo C06. Siga os seguintes passos:
Passo 1
Abra a tampa da mala.
Passo 2
Desaperte os fixadores do painel de acabamento plástico lateral. Use a chave Phillips.
Passo 3
Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 4
Solte o fixador superior do apoio da coluna de suspensão. Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 5
Fixe as rodas com os calços.
Passo 6
Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 7
Elevar a parte traseira do carro e fixar em suportes.
Passo 8
Desaperte os parafusos da roda.
AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. Renault Twingo C06
Passo 9
Retire a roda.
Passo 10
Limpe os elementos de fixação da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 11
Desaperte a fixação inferior do suporte do amortecedor. Use uma chave soquete nº 18. Use uma chave de tarraxa.
Passo 12
Remova o parafuso de fixação.
Passo 13
Solte a parte de baixo do amortecedor.
Passo 14
Desaperte a fixação do suporte superior do braço do amortecedor. Use uma chave soquete nº 13.
Substituição: kit de suspensão – Renault Twingo C06. AUTODOC recomenda:
Para evitar ferimentos, segure a coluna da suspensão ao desapertar os parafusos de fixação.
Passo 15
Remova o suporte de suspensão.
Passo 16
Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.
Substituição: kit de suspensão – Renault Twingo C06. Os profissionais recomendam:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 17
Comprima a mola.
Passo 18
Remova a porca do suporte do pistão. Utilize a chave para amortecedor DD№6,3. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 19
Remova a montagem do suporte superior.
Passo 20
Solte a mola espiral.
Passo 21
Retire a mola.
Passo 22
Remova a tampa protetora contra poeira do amortecedor e o para-choques.
AUTODOC recomenda:
Substituição: kit de suspensão – Renault Twingo C06. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 23
Retire o amortecedor antigo do compressor hidráulico de mola.
Substituição: kit de suspensão – Renault Twingo C06. Conselho:
Antes de instalar um novo amortecedor deve bombeá-lo manualmente 3-5 vezes.
Passo 24
Instale o amortecedor novo no compressor hidráulico de mola.
Passo 25
Instale a manga para poeiras e a bomba de bloqueio no novo amortecedor.
Passo 26
Instale a mola do amortecedor.
Passo 27
Comprima a mola.
Passo 28
Instale o suporte superior e o rolamento do suporte.
Passo 29
Aperte a porca do suporte do amortecedor da haste do pistão. Utilize a chave para amortecedor DD№6,3. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 45 Nm.
Substituição: kit de suspensão – Renault Twingo C06. Conselho da AUTODOC:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 30
Solte a mola.
Passo 31
Retire a coluna de suspensão montada.
Passo 32
Instale o amortecedor no arco da roda.
Passo 33
Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.
AUTODOC recomenda:
Importante! Segure o amortecedor enquanto aparafusa os parafusos de fixação. Renault Twingo C06
Passo 34
Limpe os assentos de montagem da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 35
Junte a parte de baixo do amortecedor.
Passo 36
Instale o parafuso de fixação.
Passo 37
Aparafuse o elemento de fixação inferior do amortecedor. Use uma chave soquete nº 18.
Passo 38
Apoie o eixo de torção da suspensão traseira. Use um macaco hidráulico de caixa de transmissão.
Passo 39
Aperte a fixação inferior do amortecedor. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 95 Nm.
Passo 40
Remova o apoio sob a viga do eixo traseiro.
Substituição: kit de suspensão – Renault Twingo C06. Conselho de especialistas da AUTODOC:
Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 41
Trate os fixadores do amortecedor. Use massa de cobre.
Passo 42
Trate da superfície onde a jante da roda entra em contacto com o tambor de travão. Use massa de cobre.
Passo 43
Instale a roda.
Substituição: kit de suspensão – Renault Twingo C06. Conselho da AUTODOC:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 44
Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 45
Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 90 Nm.
Passo 46
Retire os macacos e calços.
Passo 47
Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 35 Nm.
Passo 48
Trate os fixadores do apoio da coluna de suspensão. Use massa de cobre.
Passo 49
Aperte os fixadores do painel de acabamento plástico lateral. Use a chave Phillips.
Passo 50
Feche a tampa do compartimento de bagagem.
