Como mudar molas de suspensão da parte dianteira em BMW E92 - guia de substituição

downloads: 0

Importante!

Este procedimento de substituição pode ser usado para:
BMW 3 Coupe (E92) 318 i, BMW 3 Coupe (E92) 325i, BMW 3 Coupe (E92) 330 d, BMW 3 Coupe (E92) 330i, BMW 3 Coupe (E92) 320i, BMW 3 Coupe (E92) 320 d, BMW 3 Coupe (E92) 325 d, BMW 3 Coupe (E92) 325i, BMW 3 Coupe (E92) 330d, BMW 3 Coupe (E92) 320 d, BMW 3 Coupe (E92) 325d, BMW 3 Coupe (E92) 320i, BMW 3 Coupe (E92) 325 i, BMW 3 Coupe (E92) 325 d, BMW 3 Coupe (E92) 325 i, BMW 3 Coupe (E92) 320 d, BMW 3 Coupe (E92) 320 i, BMW 3 Coupe (E92) 330i, BMW 3 Coupe (E92) 320 d, BMW 3 Coupe (E92) 320 d, BMW 3 Coupe (E92) 325 xi … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

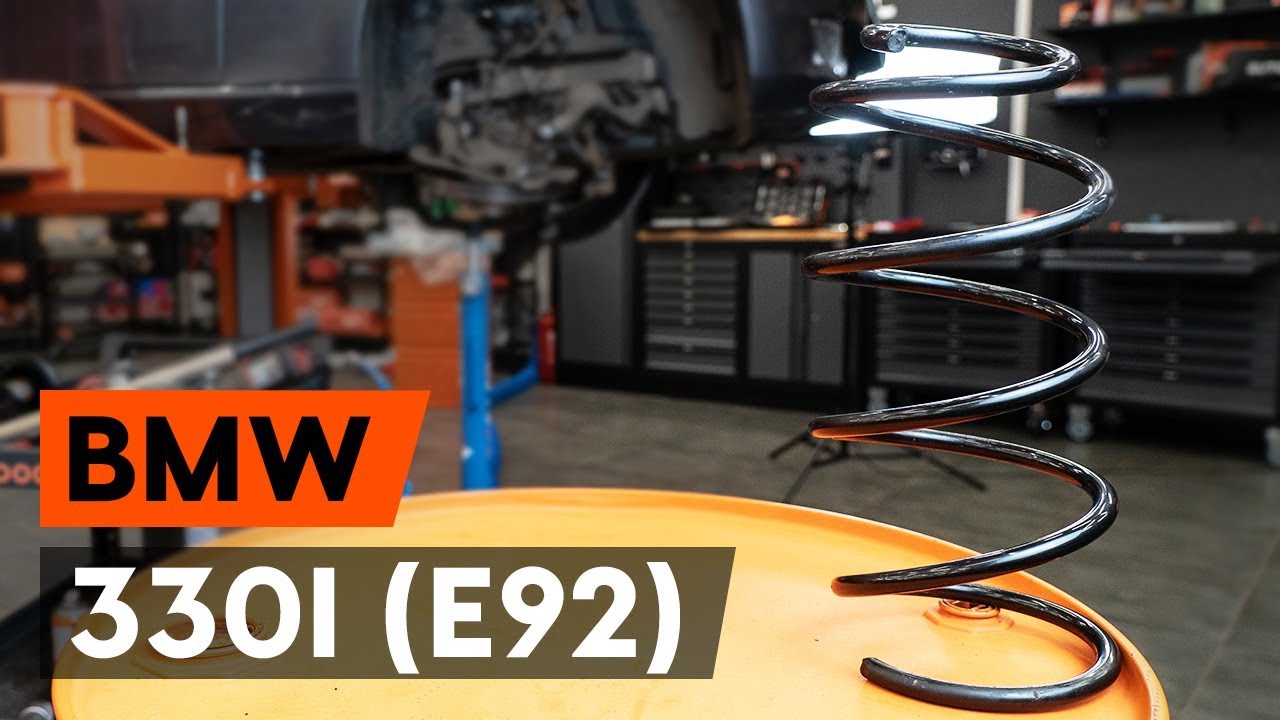

Como substituir molas de suspensão dianteira no BMW 330i 3 (E92) [TUTORIAL AUTODOC]

Como mudar molas de suspensão da parte dianteira em BMW E92 - guia de substituição

Produtos alternativos

Mola de suspensão

Substituição: molas de suspensão – BMW E92. Ferramentas de que poderá necessitar:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave Combinada nº 18

                      Chave Combinada nº 21

                      Ponta de Torx T30

                      ponta hexagonal n.º H6

                      Chave de caixa n.º 13

                      Chave de caixa n.º 17

                      Chave de caixa n.º 18

                      Chave de caixa n.º 21

                      Soquete de impacto para roda nº 17

                      Chave do amortecedor

                      Chave de catraca

                      Chave dinamométrica

                      Punção de arrombar

                      Vira-macho

                      Martelo

                      Pé-de-cabra

                      Compressor hidráulico de molas de suspensão

                      Macaco hidráulico para caixa de transmissão

                      Cobertura para guarda-lamas

                      Calço de roda

Comprar ferramentas

Substituição: molas de suspensão – BMW E92. Os profissionais recomendam:

Ambas as molas espirais da suspensão dianteira devem ser substituídas simultaneamente.
O procedimento de substituição é idêntico para as molas espirais esquerda e direita da suspensão dianteira.
Aviso! Desligue o motor antes de iniciar qualquer trabalho - BMW E92.

Efetuar a substituição, na seguinte ordem:

Passo 1

Abra o capô.
Passo 2

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 4

Solte o fixador superior do apoio da coluna de suspensão. Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 5

Fixe as rodas com os calços.

Passo 6

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 7

Elevar a parte dianteira do carro e fixar em suportes.
Passo 8

Desaperte os parafusos da roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. BMW E92
Passo 9

Retire a roda.
Passo 10

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 11

Desaperte a porca e remova a barra estabilizadora do amortecedor. Use uma chave soquete nº 17.
Passo 12

Limpe o fixador que liga a rótula à manga do eixo. Use uma escova metálica. Use spray WD-40.
Passo 13

Desaparafuse o elemento fixador que liga a junta esférica do braço de suspensão dianteiro à manga do eixo. Use uma chave soquete nº 21. Use uma chave de tarraxa.
Passo 14

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave combinada nº 18. Use Torx T30. Use uma chave de catraca.
Passo 15

Desaparafuse o elemento fixador que liga a junta esférica do braço de suspensão traseiro à manga do eixo. Use uma chave combinada nº 21. Use Torx T30. Use uma chave de catraca.
Passo 16

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 17

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 18

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 19

Remova o parafuso de fixação.
Passo 20

Solte o fixador inferior que conecta a coluna de suspensão às mangas de eixo. Use uma chave especial para remover o amortecedor.
Passo 21

Desconecte o terminal de direção da manga de eixo.
Passo 22

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 23

Desaperte o fixador traseiro que liga o braço da suspensão ao subchassi. Use uma chave combinada nº 18 (2 peças).
Passo 24

Separe o braço de suspensão traseiro da manga do eixo. Separe o braço de suspensão dianteiro da manga do eixo.
Passo 25

Desligar a manga de eixo do suporte do amortecedor. Use um saca-pino. Use um martelo.

Substituição: molas de suspensão – BMW E92. Conselho da AUTODOC:
Certifique-se de que a manga de eixo esteja apoiada.
Passo 26

Desapertar a fixação superior de montagem do suporte do amortecedor.

AUTODOC recomenda:
BMW E92 – Para evitar lesões, segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação.
Passo 27

Remova o suporte de suspensão.
Passo 28

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: molas de suspensão – BMW E92. Os especialistas da AUTODOC recomendam:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 29

Comprima a mola.
Passo 30

Remova a tampa do apoio da coluna de suspensão. Utilize um pé-de-cabra.
Passo 31

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 32

Remova a porca do suporte do pistão. Use uma chave soquete nº 21. Use HEX n.º H6. Use uma chave de catraca.
Passo 33

Remova a montagem do suporte superior. Utilize um pé-de-cabra.
Passo 34

Solte a mola espiral.
Passo 35

Retire a mola.
Passo 36

Remova a tampa protetora contra poeira do amortecedor e o para-choques.

AUTODOC recomenda:
Substituição: molas de suspensão – BMW E92. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 37

Instale a coifa e o batente de encosto no amortecedor.
Passo 38

Instale a mola do amortecedor.
Passo 39

Comprima a mola.
Passo 40

Instale o suporte superior e o rolamento do suporte.
Passo 41

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave soquete nº 21. Use HEX n.º H6. Use uma chave de catraca. Use uma chave de torque. Aperte-o para o torque de 64 Nm.

Substituição: molas de suspensão – BMW E92. AUTODOC recomenda:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 42

Instale a tampa do apoio da coluna de suspensão.
Passo 43

Solte a mola.
Passo 44

Retire a coluna de suspensão montada.
Passo 45

Instale o amortecedor no arco da roda.
Passo 46

Aparafuse a fixação superior de montagem do suporte do amortecedor. Use uma chave soquete nº 13. Não o aperte.

AUTODOC recomenda:
BMW E92 – Para evitar lesões, segure o suporte da suspensão enquanto aparafusa os parafusos de fixação.
Passo 47

Trate o assento de montagem da coluna de suspensão na manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 48

Fixe o suporte do amortecedor na manga de eixo.
Passo 49

Eleve o macaco da transmissão hidráulica 10-15 cm.
Passo 50

Instale o parafuso de fixação.
Passo 51

Aparafuse o fixador que conecta o amortecedor à manga de eixo. Use uma chave soquete nº 18. Use uma chave combinada nº 18.
Passo 52

Limpe o local de montagem da rótula de suspensão. Use uma escova metálica. Use spray WD-40.
Passo 53

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
BMW E92 – Não baixe o macaco de transmissão abruptamente, para evitar danificar os componentes e mecanismos do automóvel.
Passo 54

Junte o braço de suspensão dianteiro à manga do eixo. Junte o braço de suspensão traseiro à manga do eixo.
Passo 55

Conecte a extremidade do terminal de direção à manga de eixo.

Passo 56

Aparafuse o elemento fixador que liga a junta esférica do braço de suspensão traseiro à manga do eixo. Use uma chave soquete nº 21.
Passo 57

Aparafuse o elemento fixador que liga a junta esférica do braço de suspensão dianteiro à manga do eixo. Use uma chave soquete nº 21.
Passo 58

Aparafuse a porca de fixação que liga o terminal de direção à manga do eixo. Use uma chave soquete nº 18.
Passo 59

Aperte o fixador da articulação esférica. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 175 Nm.
Passo 60

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 80 Nm.
Passo 61

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 81 Nm.
Passo 62

Aparafuse o fixador traseiro que liga o braço da suspensão ao subchassi. Use uma chave combinada nº 18. Use uma chave de torque. Aperte-o para o torque de 68 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 63

Fixe o tirante da barra estabilizadora do suporte de suspensão. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 58 Nm.
Passo 64

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 65

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 66

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: molas de suspensão – BMW E92. Depois de aplicar o spray, espere alguns minutos.
Passo 67

Instale a roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. BMW E92
Passo 68

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 69

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 70

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 34 Nm.
Passo 71

Retire os macacos e calços.
Passo 72

Remova a proteção do guarda-lamas.
Passo 73

Feche o capô.
