Como mudar molas de suspensão da parte dianteira em VW Polo 9N - guia de substituição

downloads: 4

Importante!

Este procedimento de substituição pode ser usado para:
VW POLO (9N_) 1.4, VW POLO (9N_) 1.4 FSI, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.4 16V … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

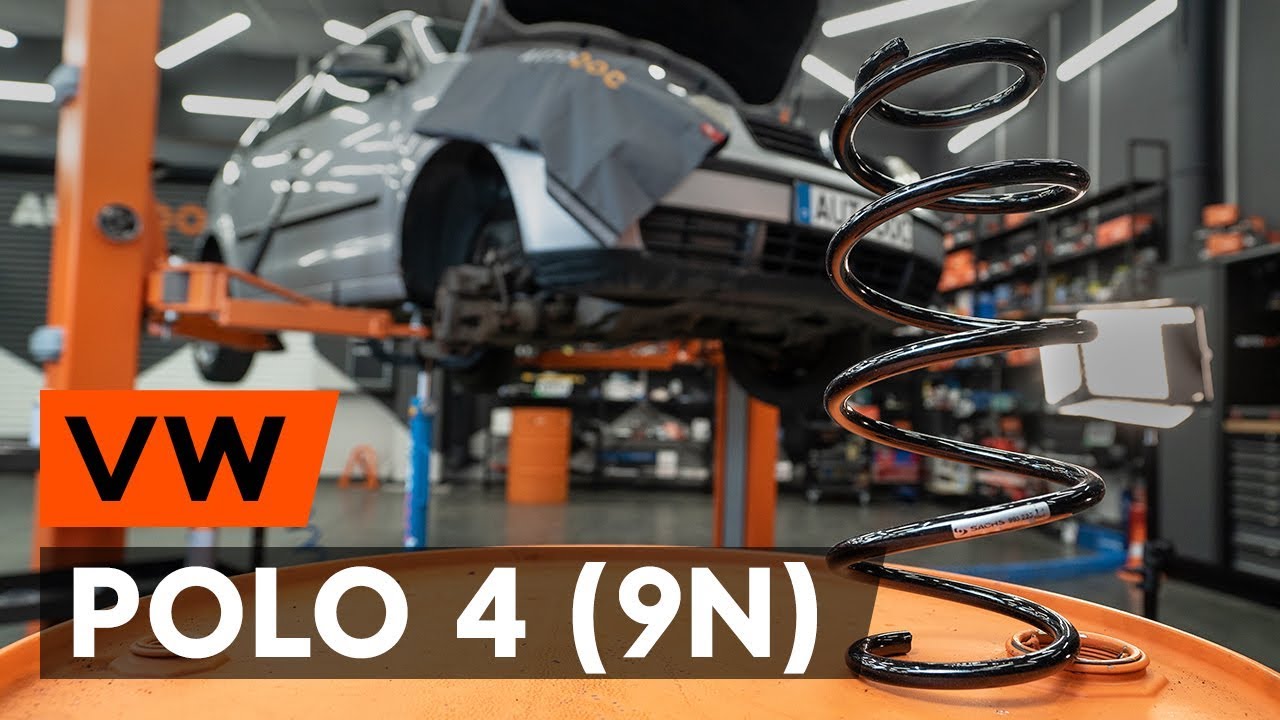

Como substituir molas de suspensão dianteira no VW POLO 4 (9N) [TUTORIAL AUTODOC]

Como mudar molas de suspensão da parte dianteira em VW Polo 9N - guia de substituição

Produtos alternativos

Mola de suspensão

Substituição: molas de suspensão – VW Polo 9N. Ferramentas que necessita:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Chave de caixa n.º 12

                      Chave de caixa n.º 13

                      Chave de caixa n.º 16

                      Chave de caixa n.º 18

                      Chave de caixa n.º 21

                      Pontas XZN de chave de caixa n.º 12

                      Chave de caixa de 12 pontos n.º 30

                      Ponta hexagonal n.º H6

                      Chave do amortecedor

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Chave dinamométrica

                      Punção de arrombar

                      Vira-macho

                      Martelo

                      Compressor hidráulico de molas de suspensão

                      Macaco hidráulico para caixa de transmissão

                      Cobertura para guarda-lamas

                      Calço de roda

Comprar ferramentas

Substituição: molas de suspensão – VW Polo 9N. Conselho de especialistas da AUTODOC:

Ambas as molas espirais da suspensão dianteira devem ser substituídas simultaneamente.
O procedimento de substituição é idêntico para as molas espirais esquerda e direita da suspensão dianteira.
Todo o trabalho deve ser feito com o motor parado.

Substituição: molas de suspensão – VW Polo 9N. Utilize o seguinte procedimento:

Passo 1

Abra o capô.
Passo 2

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3

Limpe os fixadores da montagem superior do suporte do amortecedor. Use spray WD-40.
Passo 4

Solte o fixador superior do apoio da coluna de suspensão. Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 5

Fixe as rodas com os calços.
Passo 6

Desaperte a porca de fixação do cubo. Use a chave de caixa de 12 pontos n.º 30. Use uma chave de tarraxa.
Passo 7

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 8

Elevar a parte dianteira do carro e fixar em suportes.
Passo 9

Desaperte os parafusos da roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. VW Polo 9N
Passo 10

Retire a roda.
Passo 11

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 12

Desaperte a porca e remova a barra estabilizadora do amortecedor. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 13

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 14

Retire a mangueira de travão do suporte do amortecedor. Use uma chave soquete nº 12.
Passo 15

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use XZN #12. Use uma chave soquete nº 18. Use uma chave de catraca. Use uma chave de tarraxa.
Passo 16

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.

AUTODOC recomenda:
Substituição: molas de suspensão – VW Polo 9N. Depois de aplicar o spray, espere alguns minutos.Utilize óculos de proteção.
Passo 17

Desaperte o fixador que liga a rótula de suspensão ao braço da suspensão. Use uma chave soquete nº 13. Use uma chave de tarraxa.
Passo 18

Desconectar a junta esférica do braço.
Passo 19

Desaperte o fixador que liga o eixo de transmissão ao cubo de roda. Use a chave de caixa de 12 pontos n.º 30.

Passo 20

Remova o eixo de transmissão. Use um saca-pino. Use um martelo.

Passo 21

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 22

Remova o parafuso de fixação.
Passo 23

Solte o fixador inferior que conecta a coluna de suspensão às mangas de eixo. Use uma chave especial para remover o amortecedor. Use uma chave de catraca.
Passo 24

Desligar a manga de eixo do suporte do amortecedor.
Passo 25

Desaperte a fixação do suporte superior do braço do amortecedor.

AUTODOC recomenda:
VW Polo 9N – Para evitar lesões, segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação.
Passo 26

Remova o suporte de suspensão.
Passo 27

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: molas de suspensão – VW Polo 9N. Conselho de especialistas da AUTODOC:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 28

Comprima a mola.
Passo 29

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 30

Remova a porca do suporte do pistão. Use uma chave soquete nº 21. Use HEX n.º H6. Use uma chave de catraca.
Passo 31

Remova o suporte do amortecedor, a coifa e o batente de encosto do amortecedor.
Passo 32

Solte a mola espiral.
Passo 33

Retire a mola.

AUTODOC recomenda:
Substituição: molas de suspensão – VW Polo 9N. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 34

Instale a coifa e o batente de encosto no amortecedor.
Passo 35

Instale a mola do amortecedor.
Passo 36

Comprima a mola.
Passo 37

Instale o suporte superior e o rolamento do suporte.
Passo 38

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave soquete nº 21. Use HEX n.º H6. Use uma chave de torque. Aperte-o para o torque de 60 Nm.

AUTODOC recomenda:
Substituição: molas de suspensão – VW Polo 9N. Certifique-se de que posiciona correctamente o elemento filtrante. Evite o desalinhamento.
Passo 39

Solte a mola.
Passo 40

Retire a coluna de suspensão montada.
Passo 41

Instale o amortecedor no arco da roda.
Passo 42

Prenda os fixadores superiores do amortecedor. Não o aperte.

AUTODOC recomenda:
VW Polo 9N – Para evitar lesões, segure o suporte da suspensão enquanto aparafusa os parafusos de fixação.
Passo 43

Trate o assento de montagem da coluna de suspensão na manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 44

Fixe o suporte do amortecedor na manga de eixo.
Passo 45

Instale o parafuso de fixação. Use uma chave soquete nº 18.
Passo 46

Aparafuse o fixador que conecta o amortecedor à manga de eixo. Use uma chave soquete nº 18. Use XZN #12. Use uma chave de catraca.
Passo 47

Limpe as ranhuras da junta homocinética do eixo de transmissão. Use uma escova metálica. Use spray WD-40.
Passo 48

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
Substituição: molas de suspensão – VW Polo 9N. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 49

Instale o eixo de transmissão no cubo da roda.
Passo 50

Limpe o local de montagem da rótula de suspensão. Use uma escova metálica. Use spray WD-40.
Passo 51

Ligue a rótula de suspensão ao braço da suspensão.
Passo 52

Aparafuse os fixadores da rótula de suspensão. Use uma chave soquete nº 13.
Passo 53

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 60 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 54

Aperte o fixador da articulação esférica. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 20 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 55

Aparafuse a porca do eixo de transmissão. Use a chave de caixa de 12 pontos n.º 30.
Passo 56

Fixe a mangueira de travão na barra de suporte. Use uma chave soquete nº 12.
Passo 57

Instale o terminal do estabilizador transversal.
Passo 58

Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 40 Nm.
Passo 59

Trate todas as juntas do braço. Trate os fixadores do amortecedor. Use massa de cobre.
Passo 60

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 61

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: molas de suspensão – VW Polo 9N. Depois de aplicar o spray, espere alguns minutos.
Passo 62

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. VW Polo 9N
Passo 63

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 64

Abaixar o automóvel.
Passo 65

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 15 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 66

Trate os fixadores do apoio da coluna de suspensão. Use massa de cobre.
Passo 67

Aparafuse a porca de fixação do cubo de roda. Use a chave de caixa de 12 pontos n.º 30. Use uma chave de torque. Aperte-o para o torque de 50 Nm.+45°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 68

Apertar os parafusos da roda usando um padrão cruzado. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 69

Retire os macacos e calços.

Passo 70

Remova a proteção do guarda-lamas.
Passo 71

Feche o capô.
