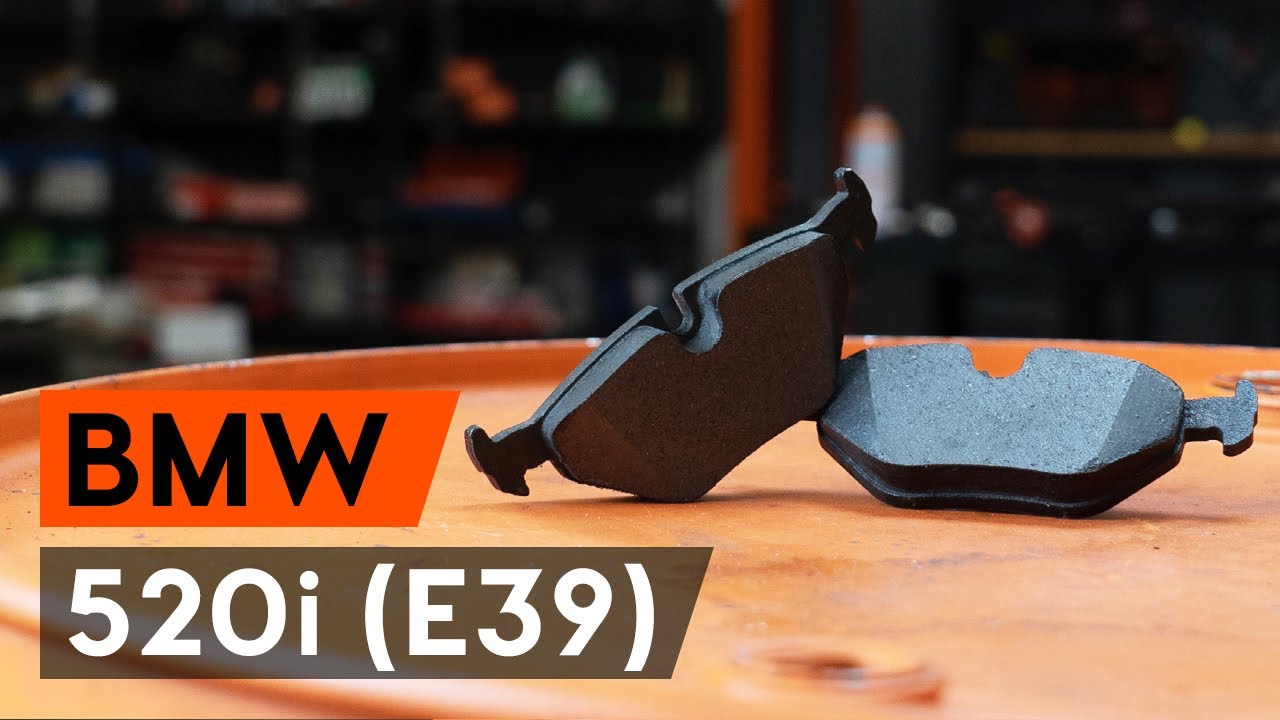

Como mudar pastilhas de travão da parte traseira em BMW E39 - guia de substituição
downloads:
0
Visualizações:
6
0
Utilizadores escolheram - 0
Intervalo recomendado de substituição para a categoria da peça Pastilhas de travão : 30000km
Importante!
Este procedimento de substituição pode ser usado para:
BMW 5 Sedan (E39) 520 i,
BMW 5 Sedan (E39) 525 tds,
BMW 5 Sedan (E39) 523 i,
BMW 5 Sedan (E39) 528 i,
BMW 5 Sedan (E39) 540 i,
BMW 5 Sedan (E39) 535 i,
BMW 5 Sedan (E39) 525 td,
BMW 5 Sedan (E39) 530 d,
BMW 5 Sedan (E39) 535 i,
BMW 5 Sedan (E39) 520 d,
BMW 5 Sedan (E39) 525 d,
BMW 5 Sedan (E39) 520 i,
BMW 5 Sedan (E39) 530 d,
BMW 5 Sedan (E39) 525 i,
BMW 5 Sedan (E39) 530 i,
BMW 5 Sedan (E39) 520 i,
BMW 5 Sedan (E39) 520 i
…
Ver mais
Os passos podem variar ligeiramente dependendo do design do automóvel.
Como substituir pastilhas de travão traseira no BMW 520i (E39) [TUTORIAL AUTODOC]
Todas as peças que necessita substituir – Pastilhas De Travão para 5 Sedan (E39) e outros modelos BMW
Substituição: pastilhas de travão – BMW E39. Os especialistas da AUTODOC recomendam:
Realize a substituição de pastilhas de travão no conjunto completo para cada eixo. Isto proporciona uma travagem eficaz.
O procedimento de substituição é idêntico para todas as pastilhas de travão no mesmo eixo.
Todo o trabalho deve ser feito com o motor parado.
Substituição: pastilhas de travão – BMW E39. Sequência recomendada de passos:
Passo 1
Abra o capô.
Passo 2
Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3
Retire a conduta de ar da carcaça do filtro do habitáculo.
Passo 4
Solte os clipes da cobertura do filtro de habitáculo.
Passo 5
Remova a tampa da caixa do filtro de habitáculo.
Passo 6
Retire o vedante da carcaça do filtro do habitáculo.
Passo 7
Remova a caixa do filtro de ar do habitáculo.
Passo 8
Desaperte a tampa do reservatório de líquido dos travões.
Passo 9
Fixe as rodas com os calços.
Passo 10
Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 11
Elevar a parte traseira do carro e fixar em suportes.
Passo 12
Desaperte os parafusos da roda.
Substituição: pastilhas de travão – BMW E39. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 13
Retire a roda.
Passo 14
Desconecte o sensor de desgaste das pastilhas do travão. Utilize um pé-de-cabra.
Por favor tenha em atenção!
Alguns carros não estão equipados com sensor de desgaste da pastilha de travão.
Passo 15
Remova as tampas anti poeira dos pinos de guia da pinça do travão. Utilize um pé-de-cabra.
Passo 16
Desaparafuse a fixação de pinça de travão. Use HEX n.º H7. Use uma chave de catraca.
Passo 17
Afaste as pastilhas de travão. Utilize um pé-de-cabra.
Passo 18
Solte a mola de retenção da pinça de travão. Utilize um pé-de-cabra.
Passo 19
Retire a pinça de travão.
Substituição: pastilhas de travão – BMW E39. AUTODOC recomenda:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 20
Remover as pastilhas de travão.
Substituição: pastilhas de travão – BMW E39. Conselho de especialistas da AUTODOC:
Meça a espessura do disco de travão. Ao atingir o limite de desgaste a peça deve ser substituída.
Passo 21
Trate o pistão da pinça de travão. Utilize um produto de limpeza para travões.
Substituição: pastilhas de travão – BMW E39. Conselho da AUTODOC:
Após aplicar o spray, espere alguns minutos.
Passo 22
Pressione no pistão da pinça do travão. Use a ferramenta reposicionador de travões.
Passo 23
Limpe a braçadeira da pinça de travão de sujidade e poeira. Use uma escova metálica. Use o spray de limpeza universal.
Passo 24
Trate as pastilhas de travão na área onde a sua superfície entra em contacto com o suporte da pinça de travão. Use pasta contra chiar.
AUTODOC recomenda:
Certifique-se que a superfície do disco está limpa antes de instalar as pastilhas.
Passo 25
Instale as novas pastilhas de travão.
AUTODOC recomenda:
Certifique-se que as pastilhas são instaladas com os forros de frente para o disco.
Passo 26
Instale a pinça do travão e fixe-o. Use HEX n.º H7. Use uma chave de torque. Aperte-o para o torque de 30 Nm.
Passo 27
Instale as tampas anti poeira dos pinos de guia da pinça de travão.
Passo 28
Ligue o sensor de desgaste das pastilhas do travão.
Passo 29
Instale a mola de retenção da pinça do travão.
Passo 30
Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 31
Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.
AUTODOC recomenda:
Substituição: pastilhas de travão – BMW E39. Depois de aplicar o spray, espere alguns minutos.
Passo 32
Instale a roda.
Substituição: pastilhas de travão – BMW E39. Conselho:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 33
Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 34
Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Substituição: pastilhas de travão – BMW E39. Os especialistas da AUTODOC recomendam:
Verifique o nível do líquido de travões no depósito de expansão e reabasteça, se necessário.
Passo 35
Aperte a tampa do reservatório de líquido dos travões.
AUTODOC recomenda:
BMW E39 – Sem ligar o motor, pressione várias vezes o pedal do travão até que esteja bem firme.
Passo 36
Instale a caixa do filtro de ar do habitáculo.
Passo 37
Volte a instalar o vedante da carcaça do filtro do habitáculo.
Passo 38
Reinstale a tampa da caixa do filtro de habitáculo. Certifique-se que ouve um clique a indicar que está fixa no local.
Passo 39
Junte os clipes da cobertura do filtro de habitáculo.
Passo 40
Instale a carcaça do tubo de admissão de ar.
Passo 41
Remova a proteção do guarda-lamas.
Passo 42
Feche o capô.
Passo 43
Retire os macacos e calços.
Substituição: pastilhas de travão – BMW E39. Os profissionais recomendam:
Desacelere suavemente durante os primeiros 150-200 km após a substituição das pastilhas de travão. Evite travagens desnecessárias e bruscas até à paragem completa do veículo.
