Como mudar pastilhas de travão da parte traseira em Volvo V70 SW - guia de substituição
downloads:
3
Visualizações:
35
0
Utilizadores escolheram - 0
Intervalo recomendado de substituição para a categoria da peça Pastilhas de travão : 30000km
Importante!
Este procedimento de substituição pode ser usado para:
VOLVO V70 II (285) T5,
VOLVO V70 II (285) 2.4 T,
VOLVO V70 II (285) 2.5 TDI,
VOLVO V70 II (285) 2.4,
VOLVO V70 II (285) 2.4,
VOLVO V70 II (285) D5,
VOLVO V70 II (285) 2.4 Bifuel (CNG),
VOLVO V70 II (285) 2.4 T AWD,
VOLVO V70 II (285) 2.4 D,
VOLVO V70 II (285) 2.5 T AWD,
VOLVO V70 II (285) D5 AWD,
VOLVO V70 II (285) 2.5 T,
VOLVO V70 II (285) T5,
VOLVO V70 II (285) D5,
VOLVO V70 II (285) D5 AWD,
VOLVO V70 II (285) 2.4 D,
VOLVO V70 II (285) 2.3,
VOLVO V70 II (285) 2.4 Bifuel (LPG),
VOLVO V70 II (285) 2.4 CDI
…
Ver mais
Os passos podem variar ligeiramente dependendo do design do automóvel.

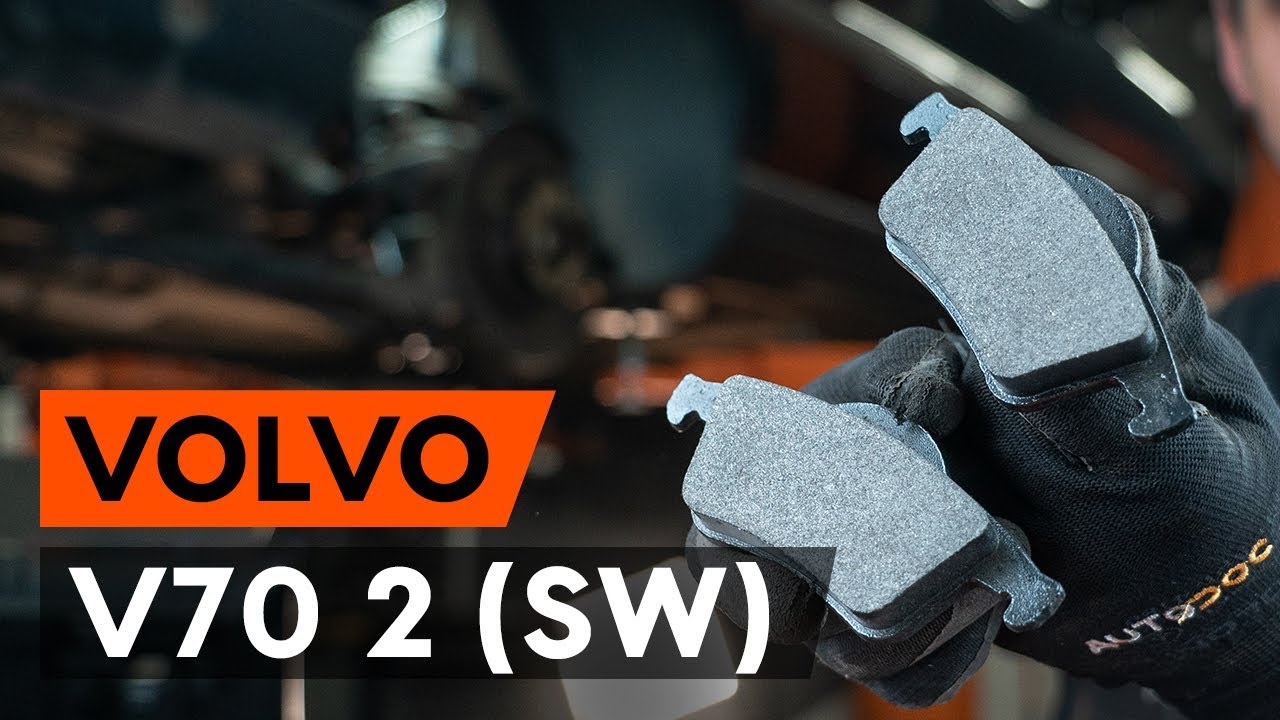

Como substituir pastilhas de travão traseiros no VOLVO V70 2 (SW) [TUTORIAL AUTODOC]
Todas as peças que necessita substituir – Pastilhas De Travão para V70 II (285) e outros modelos VOLVO
Substituição: pastilhas de travão – Volvo V70 SW. Os especialistas da AUTODOC recomendam:
Realize a substituição de pastilhas de travão no conjunto completo para cada eixo. Isto proporciona uma travagem eficaz.
O procedimento de substituição é idêntico para todas as pastilhas de travão no mesmo eixo.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Volvo V70 SW – devem ser efetuados com o motor desligado.
Efetuar a substituição, na seguinte ordem:
Passo 1
Abra o capô. Desaperte a tampa do reservatório de líquido dos travões.
Passo 2
Fixe as rodas com os calços.
Passo 3
Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.
Passo 4
Elevar a parte traseira do carro e fixar em suportes.
Passo 5
Desaperte os parafusos da roda.
AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Volvo V70 SW
Passo 6
Retire a roda.
Passo 7
Afaste as pastilhas de travão. Utilize um pé-de-cabra.
Passo 8
Remova as tampas anti poeira dos pinos de guia da pinça do travão. Utilize um pé-de-cabra.
Passo 9
Desaparafuse a fixação de pinça de travão. Use HEX n.º H7 Use uma chave de catraca.
Passo 10
Solte a mola de retenção da pinça de travão. Utilize um pé-de-cabra.
Passo 11
Retire a pinça de travão.
Substituição: pastilhas de travão – Volvo V70 SW. Os especialistas da AUTODOC recomendam:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 12
Remover as pastilhas de travão. Utilize um pé-de-cabra.
Substituição: pastilhas de travão – Volvo V70 SW. AUTODOC recomenda:
Meça a espessura do disco de travão. Ao atingir o limite de desgaste a peça deve ser substituída.
Passo 13
Limpe a braçadeira da pinça de travão de sujidade e poeira. Use uma escova metálica. Utilize um produto de limpeza para travões.
AUTODOC recomenda:
Após aplicar o spray, espere alguns minutos.
Passo 14
Trate o pistão da pinça de travão. Utilize um produto de limpeza para travões.
AUTODOC recomenda:
Substituição: pastilhas de travão – Volvo V70 SW. Depois de aplicar o spray, espere alguns minutos.
Passo 15
Pressione no pistão da pinça do travão. Use a ferramenta reposicionador de travões.
Passo 16
Trate as pastilhas de travão na área onde a sua superfície entra em contacto com o suporte da pinça de travão. Use pasta contra chiar.
Substituição: pastilhas de travão – Volvo V70 SW. Os profissionais recomendam:
Certifique-se que a superfície do disco está limpa antes de instalar as pastilhas.
Passo 17
Instale as novas pastilhas de travão.
Substituição: pastilhas de travão – Volvo V70 SW. AUTODOC recomenda:
Certifique-se que as pastilhas são instaladas com os forros de frente para o disco.
Passo 18
Instale a pinça do travão e fixe-o. Use HEX n.º H7 Use uma chave de torque. Aperte-o para o torque de 30 Nm.
Passo 19
Instale as tampas anti poeira dos pinos de guia da pinça de travão.
Passo 20
Instale a mola de retenção da pinça do travão. Use um martelo de borracha. Utilize um pé-de-cabra.
Passo 21
Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 22
Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.
AUTODOC recomenda:
Substituição: pastilhas de travão – Volvo V70 SW. Depois de aplicar o spray, espere alguns minutos.
Passo 23
Instale a roda.
AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Volvo V70 SW
Passo 24
Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 25
Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 140 Nm.
Passo 26
Retire os macacos e calços.
Substituição: pastilhas de travão – Volvo V70 SW. Conselho da AUTODOC:
Verifique o nível do líquido de travões no depósito de expansão e reabasteça, se necessário.
Passo 27
Aperte a tampa do reservatório de líquido dos travões.
Substituição: pastilhas de travão – Volvo V70 SW. Os profissionais recomendam:
Sem ligar o motor, pressione o pedal do travão várias vezes até sentir uma resistência significativa.
Passo 28
Feche o capô.
Substituição: pastilhas de travão – Volvo V70 SW. Conselho da AUTODOC:
Desacelere suavemente durante os primeiros 150-200 km após a substituição das pastilhas de travão. Evite travagens desnecessárias e bruscas até à paragem completa do veículo.
