Intervalo recomendado de substituição para a categoria da peça Pinça de travão : 100000 km

Importante!

Este procedimento de substituição pode ser usado para:
OPEL Astra H Sedan (A04) 1.4 (L69), OPEL Astra H Sedan (A04) 1.6 (L69), OPEL Astra H Sedan (A04) 1.7 CDTi (L69), OPEL Astra H Sedan (A04) 1.7 CDTi (L69), OPEL Astra H Sedan (A04) 1.3 CDTi (L69), OPEL Astra H Sedan (A04) 1.8 (L69) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

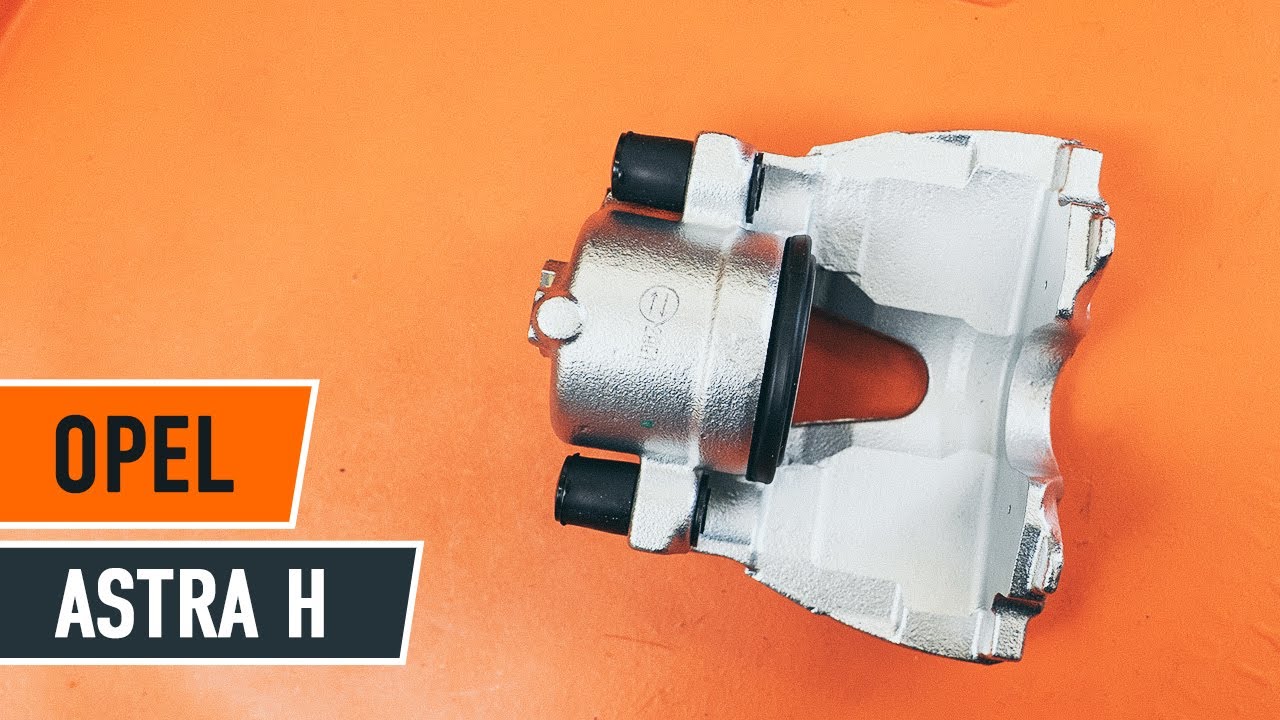

Como substituir a pinça de travão parte dianteira no OPEL ASTRA H Sedan [TUTORIAL DA AUTODOC]

Como mudar pinças de travão da parte dianteira em Opel Astra H sedan - guia de substituição

Todas as peças que necessita substituir – Pinças de Travão para Astra H Sedan (A04) e outros modelos OPEL

Pinça de travão

        Pinça de travão para OPEL Astra H Sedan (A04) 1.8 (L69) Gasolina (140 cv)

        Pinça de travão para OPEL Astra H Sedan (A04) 1.3 CDTi (L69) Diesel (90 cv)

        Pinça de travão para OPEL Astra H Sedan (A04) 1.7 CDTi (L69) Diesel (101 cv)

        Pinça de travão para OPEL Astra H Sedan (A04) 1.7 CDTi (L69) Diesel (110 cv)

        Pinça de travão para OPEL Astra H Sedan (A04) 1.6 (L69) Gasolina (105 cv)

        Pinça de travão para OPEL Astra H Sedan (A04) 1.4 (L69) Gasolina (90 cv)

Substituição: pinças de travão – Opel Astra H sedan. Lista das ferramentas de que irá necessitar:

                        Escova de Arame

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave dinamométrica

                        Chave Combinada nº 9

                        Chave de caixa n.º 9

                        Chave de caixa n.º 11

                        Ponta hexagonal n.º H7

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Clipe para a mangueira de travão

                        Recipiente de líquidos

                        Kit de purga de travões

                        Pé-de-cabra

                        Calço de roda

Comprar ferramentas

Substituição: pinças de travão – Opel Astra H sedan. Os especialistas da AUTODOC recomendam:

O procedimento de substituição é idêntico para as pinças de travão esquerda e direita no mesmo eixo.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Opel Astra H sedan – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Abra o capô. Desaperte a tampa do reservatório de líquido dos travões.
Passo 2

Fixe as rodas com os calços.

Passo 3

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 4

Elevar a parte dianteira do carro e fixar em suportes.
Passo 5

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Opel Astra H sedan
Passo 6

Retire a roda.
Passo 7

Afaste as pastilhas de travão. Utilize um pé-de-cabra.
Passo 8

Prenda a mangueira do travão com uma abraçadeira adequada.
Passo 9

Limpe a área onde a mangueira do travão é ligada à pinça e a área dos pinos guia. Use uma escova metálica. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: pinças de travão – Opel Astra H sedan. Depois de aplicar o spray, espere alguns minutos.
Passo 10

Coloque um recipiente por baixo para recolher o líquido dos travões.
Passo 11

Desenrosque a mangueira do travão da pinça de travão. Use uma chave soquete nº 11. Use uma chave de catraca.

Substituição: pinças de travão – Opel Astra H sedan. Os profissionais recomendam:
Tenha cuidado! O fluido dos travões pode vazar da mangueira do travão.
Passo 12

Remova as tampas anti poeira dos pinos de guia da pinça do travão. Utilize um pé-de-cabra.
Passo 13

Desaparafuse a fixação de pinça de travão. Use HEX n.º H7. Use uma chave de catraca.
Passo 14

Solte a mola de retenção da pinça de travão. Utilize um pé-de-cabra.
Passo 15

Retire a pinça de travão.

Substituição: pinças de travão – Opel Astra H sedan. AUTODOC recomenda:
Ao substituir a pinça de travão, é recomendado verificar se existem danos na mangueira do travão e, se necessário, substituir por uma nova.Ao substituir uma pinça de travão é recomendado substituir as pastilhas de travão, verificar o estado dos discos de travão e substituí-los por novos, se necessário.Se não forem fornecidos pinos guia novos num kit com as pinças de travão novas, utilize os antigos.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 16

Remover as pastilhas de travão.
Passo 17

Instale as pastilhas de travão.
Passo 18

Instale a pinça do travão e fixe-o. Use HEX n.º H7. Use uma chave de catraca.
Passo 19

Aperte os fixadores da pinça do travão. Use HEX n.º H7. Use uma chave de torque. Aperte-o para o torque de 28 Nm.
Passo 20

Instale as tampas anti poeira dos pinos de guia da pinça de travão.
Passo 21

Trate da mangueira do travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: pinças de travão – Opel Astra H sedan. Depois de aplicar o spray, espere alguns minutos.
Passo 22

Instalar e fixar a mangueira do travão numa nova pinça. Use uma chave soquete nº 11. Use uma chave de catraca.
Passo 23

Aperte o elemento de fixação que liga o tubo de freio à pinça do travão. Use uma chave soquete nº 11. Use uma chave de torque. Aperte-o para o torque de 30 Nm.
Passo 24

Instale o clipe de retenção da pastilha de travão. Utilize um pé-de-cabra.
Passo 25

Retire a abraçadeira da mangueira do travão.
Passo 26

Limpe a sujidade do parafuso da mangueira do travão. Utilize um produto de limpeza para travões.

Substituição: pinças de travão – Opel Astra H sedan. Conselho da AUTODOC:
Após aplicar o spray, espere alguns minutos.
Passo 27

Solte o parafuso de purga do travão. Use uma chave combinada nº 9.
Passo 28

Ligue o kit de purga do travões ao parafuso de purga do travões.
Passo 29

Purgue o sistema da pinça de travão. Sem ligar o motor, pressione o pedal do travão várias vezes até sentir uma resistência significativa.
Passo 30

Aperte o parafuso de purga do travão. Use uma chave combinada nº 9.
Passo 31

Desligue o kit de purga do travões.
Passo 32

Aperte o parafuso de purga da pinça de travão. Use uma chave combinada nº 9. Use uma chave de torque. Aperte-o para o torque de 5 Nm.
Passo 33

Limpe a sujidade do parafuso da mangueira do travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: pinças de travão – Opel Astra H sedan. Depois de aplicar o spray, espere alguns minutos.
Passo 34

Limpe o local de montagem do aro do pneu. Use uma escova metálica.
Passo 35

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 36

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: pinças de travão – Opel Astra H sedan. Conselho:
Após aplicar o spray, espere alguns minutos.
Passo 37

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Opel Astra H sedan
Passo 38

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 39

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 110 Nm.
Passo 40

Retire os macacos e calços.

Substituição: pinças de travão – Opel Astra H sedan. Conselho de especialistas da AUTODOC:
Verifique o nível do líquido de travões no depósito de expansão e reabasteça, se necessário.
Passo 41

Aperte a tampa do reservatório de líquido dos travões. Feche o capô.
