Intervalo recomendado de substituição para a categoria da peça Pinça de travão : 100000 km

Importante!

Este procedimento de substituição pode ser usado para:
VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 1.6, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI 16V, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 2.0 EcoFuel, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI EcoFuel, VW TOURAN (1T1, 1T2) 1.6 BiFuel … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

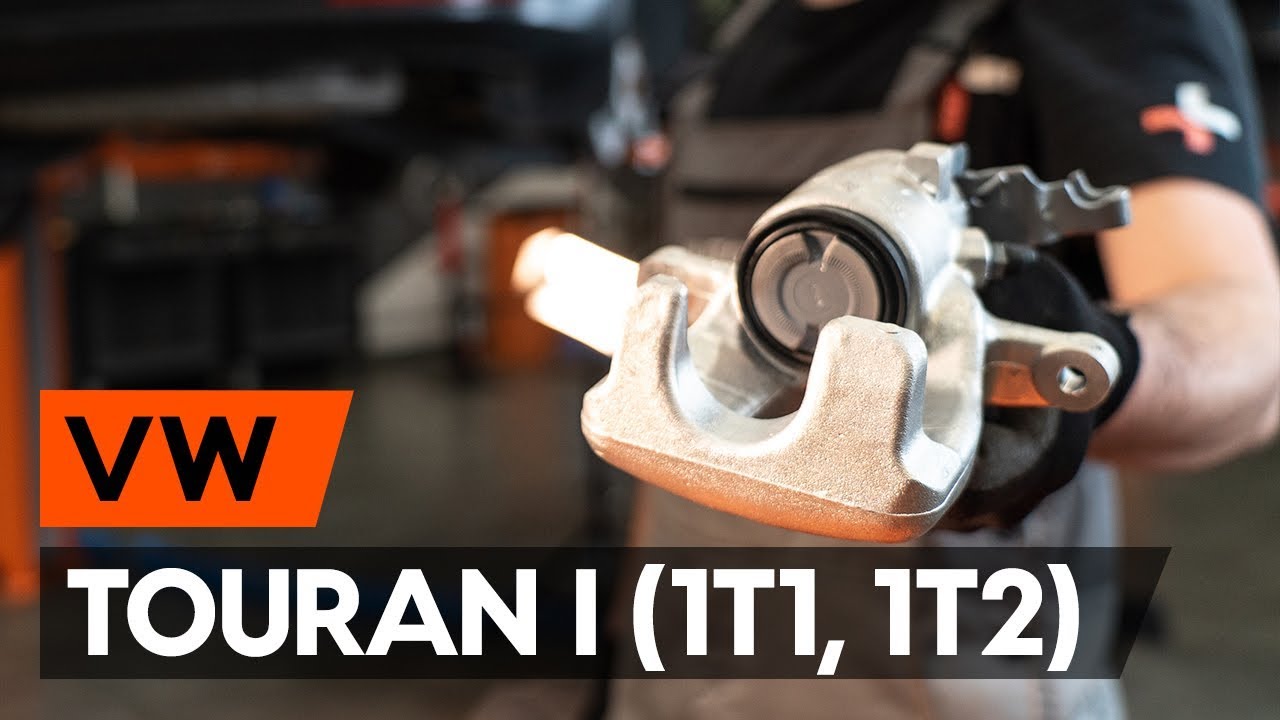

Como substituir a pinça de travão traseiro no VW TOURAN 1 (1T1, 1T2) [TUTORIAL AUTODOC]

Como mudar pinças de travão da parte traseira em VW Touran 1T1 1T2 - guia de substituição

Todas as peças que necessita substituir – Pinças de Travão para TOURAN (1T1, 1T2) e outros modelos VW

Pinça de travão

        Pinça de travão para Touran I (1T1, 1T2) Diesel (136 cv)

        Pinça de travão para Touran I (1T1, 1T2) Gasolina (102 cv)

        Pinça de travão para Touran I (1T1, 1T2) Diesel (105 cv)

        Pinça de travão para Touran I (1T1, 1T2) Diesel (140 cv)

        Pinça de travão para Touran I (1T1, 1T2) Diesel (90 cv)

        Pinça de travão para Touran I (1T1, 1T2) Diesel (170 cv)

        Pinça de travão para Touran I (1T1, 1T2) GNC (109 cv)

        Pinça de travão para Touran I (1T1, 1T2) Gasolina (140 cv)

        Pinça de travão para Touran I (1T1, 1T2) Gasolina (170 cv)

Substituição: pinças de travão – VW Touran 1T1 1T2. Ferramentas de que irá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave Combinada nº 11

                        Chave Combinada nº 13

                        Chave Combinada nº 15

                        Chave de caixa n.º 11

                        Chave de caixa n.º 13

                        Ponta hexagonal n.º H7

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Chave dinamométrica

                        Recipiente de líquidos

                        Kit de purga de travões

                        Clipe para a mangueira de travão

                        Pé-de-cabra

                        Martelo de borracha

                        Alicates Bomba de Água

                        Calço de roda

Comprar ferramentas

Substituição: pinças de travão – VW Touran 1T1 1T2. Os profissionais recomendam:

O procedimento de substituição é idêntico para as pinças de travão esquerda e direita no mesmo eixo.
Todo o trabalho deve ser feito com o motor parado.

Substituição: pinças de travão – VW Touran 1T1 1T2. Utilize o seguinte procedimento:

Passo 1

Abra o capô. Desaperte a tampa do reservatório de líquido dos travões.
Passo 2

Fixe as rodas com os calços.
Passo 3

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 4

Elevar a parte traseira do carro e fixar em suportes.
Passo 5

Desaperte os parafusos da roda.

Substituição: pinças de travão – VW Touran 1T1 1T2. AUTODOC recomenda:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 6

Retire a roda.
Passo 7

Limpe a área onde a mangueira do travão é ligada à pinça e a área dos pinos guia. Use uma escova metálica. Use spray WD-40.
Passo 8

Desaperte o elemento fixador que junta a tubagem do travão à mangueira do travão. Use uma chave combinada nº 11.
Passo 9

Desaperte o elemento fixador que junta a tubagem do travão à pinça do travão. Use uma chave combinada nº 11.
Passo 10

Prenda a mangueira do travão com uma abraçadeira adequada.
Passo 11

Coloque um recipiente por baixo para recolher o líquido dos travões.
Passo 12

Desaperte o elemento fixador que junta o tubo do travão à mangueira do travão. Use uma chave combinada nº 11.

Passo 13

Retire o clip de retenção da mangueira do travão. Utilize um pé-de-cabra.
Passo 14

Remova o clipe de retenção do cabo do travão de estacionamento. Utilize um pé-de-cabra.
Passo 15

Pressione a alavanca do atuador do travão de estacionamento na pinça de travão.

Passo 16

Desligue o cabo do travão de estacionamento da pinça. Use alicates de bomba de água.

Passo 17

Desaparafuse a fixação de pinça de travão. Use uma chave combinada nº 13.
Passo 18

Retire a pinça de travão.

Substituição: pinças de travão – VW Touran 1T1 1T2. Os especialistas da AUTODOC recomendam:
Ao substituir a pinça de travão, é recomendado verificar se existem danos na mangueira do travão e, se necessário, substituir por uma nova.Ao substituir uma pinça de travão é recomendado substituir as pastilhas de travão, verificar o estado dos discos de travão e substituí-los por novos, se necessário.Se não forem fornecidos pinos guia novos num kit com as pinças de travão novas, utilize os antigos.
Passo 19

Desaperte o elemento fixador que junta o tubo do travão à pinça do travão. Use uma chave combinada nº 11.
Passo 20

Instale a pinça do travão e fixe-o.
Passo 21

Aperte os fixadores da pinça do travão. Use uma chave combinada nº 15. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 35 Nm.
Passo 22

Instale o cabo do travão de estacionamento no suporte da pinça do travão. Use alicates de bomba de água.

Passo 23

Prenda o cabo do travão de estacionamento com o clipe de retenção.
Passo 24

Desaperte o tampão da mangueira do travão. Use HEX n.º H7 Use uma chave de catraca.
Passo 25

Trate do tubo do travão. Utilize um produto de limpeza para travões.

Substituição: pinças de travão – VW Touran 1T1 1T2. Conselho:
Após aplicar o spray, espere alguns minutos.
Passo 26

Aparafuse o elemento fixador que junta o tubo do travão à pinça do travão. Use uma chave combinada nº 11.
Passo 27

Trate da mangueira do travão. Trate do tubo do travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: pinças de travão – VW Touran 1T1 1T2. Depois de aplicar o spray, espere alguns minutos.
Passo 28

Aparafuse o elemento fixador que junta o tubo do travão à mangueira do travão. Use uma chave combinada nº 11.
Passo 29

Instale o clip de retenção da mangueira do travão. Use um martelo de borracha.
Passo 30

Retire a abraçadeira da mangueira do travão.
Passo 31

Solte o parafuso de purga do travão. Use uma chave combinada nº 11.
Passo 32

Ligue o kit de purga do travões ao parafuso de purga do travões.

Passo 33

Purgue o sistema da pinça de travão. Sem ligar o motor, pressione o pedal do travão várias vezes até sentir uma resistência significativa.
Passo 34

Aperte o parafuso de purga do travão. Use uma chave combinada nº 11.
Passo 35

Desligue o kit de purga do travões.

Passo 36

Aperte o parafuso de purga da pinça de travão. Use uma chave soquete nº 11. Use uma chave de torque. Aperte-o para o torque de 10 Nm.

Passo 37

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 38

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: pinças de travão – VW Touran 1T1 1T2. Conselho da AUTODOC:
Após aplicar o spray, espere alguns minutos.
Passo 39

Instale a roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto enrosca os parafusos de fixação. VW Touran 1T1 1T2
Passo 40

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 41

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 42

Retire os macacos e calços.

AUTODOC recomenda:
Important! Substituição: pinças de travão – VW Touran 1T1 1T2. Verifique o nível de líquido dos travões no depósito e encha-o, caso seja necessário.
Passo 43

Aperte a tampa do reservatório de líquido dos travões.
Passo 44

Feche o capô.
