Importante!

Este procedimento de substituição pode ser usado para:
HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 FF (GD3), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.4, HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.3 iDSi (GD1), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 (GD3), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 EX, HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.4 LX Flex, HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.4 iDSI (GE3, GD1), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 iDSi (GD3), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.3 iDSi (GD2) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

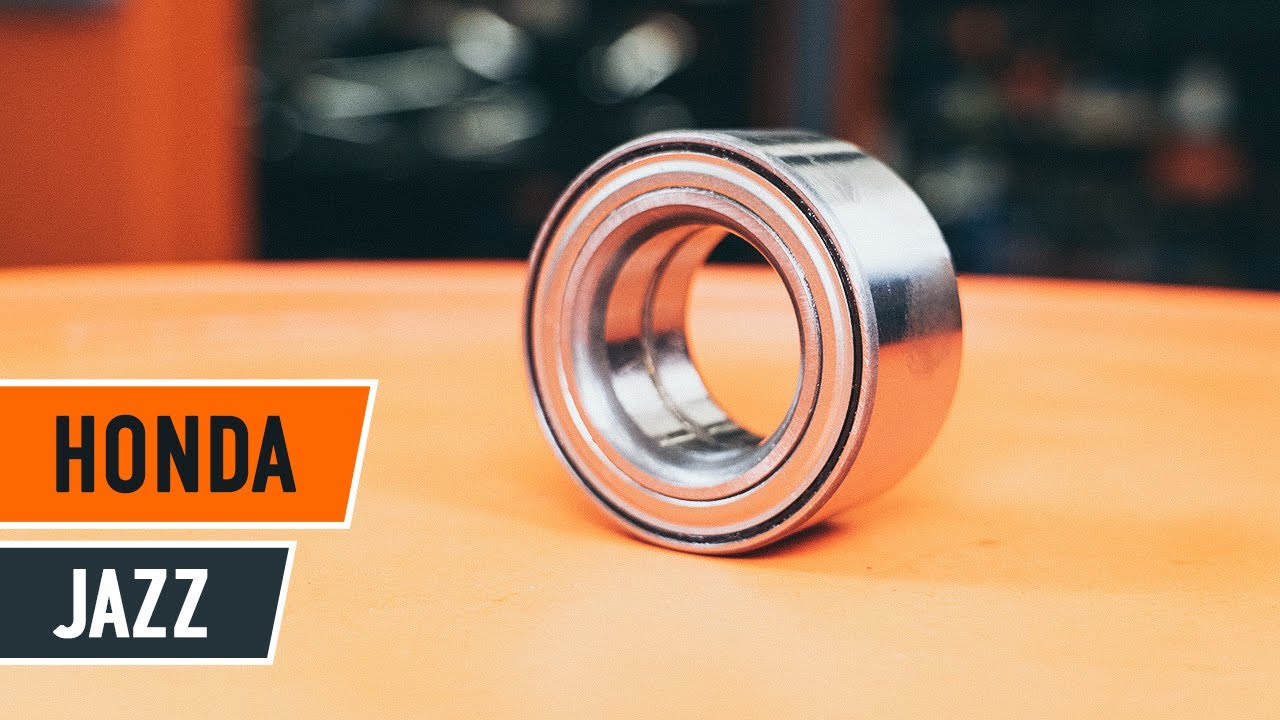

Como trocar rolamento da roda dianteiro HONDA JAZZ GD TUTORIAL AUTODOC

Como mudar rolamento da roda da parte dianteira em Honda Jazz GD - guia de substituição

Todas as peças que necessita substituir – Rolamento da Roda para Jazz II Hatchback (GD_, GE3, GE2) e outros modelos HONDA

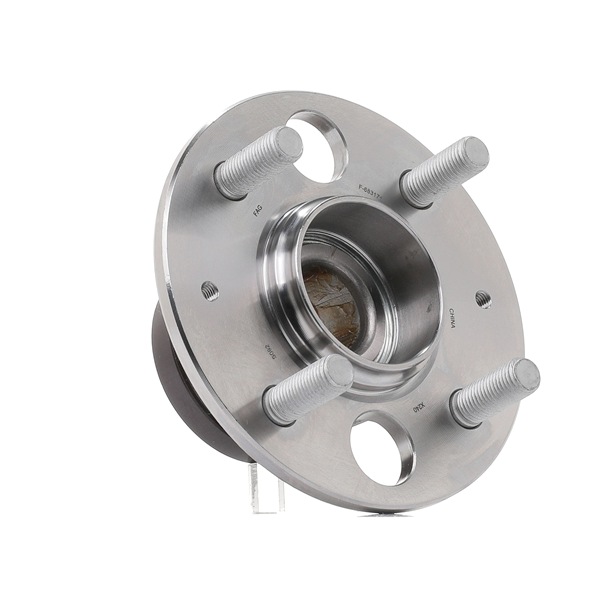

Kit de rolamento de roda

Rolamento da roda

        Kit de rolamento de roda para HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 FF (GD3) Gasolina (107 cv)

        Kit de rolamento de roda para HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.4 Gasolina (80 cv)

        Kit de rolamento de roda para HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.3 iDSi (GD1) Gasolina (83 cv)

        Kit de rolamento de roda para HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 (GD3) Gasolina (110 cv)

        Kit de rolamento de roda para HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 EX Gasolina (105 cv)

        Kit de rolamento de roda para HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.4 LX Flex Gasolina/etanol (83 cv)

        Kit de rolamento de roda para HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.4 iDSI (GE3, GD1) Gasolina (83 cv)

        Kit de rolamento de roda para HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 iDSi (GD3) Gasolina (90 cv)

        Kit de rolamento de roda para HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.3 iDSi (GD2) Gasolina (86 cv)

Substituição: rolamento da roda – Honda Jazz GD. Ferramentas que necessita:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Massa lubrificante de cerâmica para altas temperaturas

                        Chave Combinada nº 17

                        Chave Combinada nº 19

                        Chave de caixa n.º 10

                        Chave de caixa n.º 17

                        Chave de caixa n.º 32

                        Soquete de impacto para roda nº 19

                        Chave de catraca

                        Chave dinamométrica

                        Kit de saca casquilhos e rolamentos

                        Chave Phillips

                        Chave De Fenda Plana

                        Martelo

                        Cinzel plano

                        Pé-de-cabra

                        Martelo de borracha

                        Alicates de bico redondo

                        Alicates de Corte

                        Extrator de articulação esférica

                        Calço de roda

Comprar ferramentas

Substituição: rolamento da roda – Honda Jazz GD. Os especialistas da AUTODOC recomendam:

O procedimento de substituição do rolamento do cubo da roda é idêntico para as duas rodas no mesmo eixo.
Não reutilize o conjunto de rolamento do seu automóvel Honda Jazz GD.
Todo o trabalho deve ser feito com o motor parado.

Substituição: rolamento da roda – Honda Jazz GD. Sequência recomendada de passos:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas.Use o soquete de impacto para roda #19.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

Substituição: rolamento da roda – Honda Jazz GD. Os especialistas da AUTODOC recomendam:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Solte a porca de retenção do cubo de roda.Use um cinzel plano para metal.Use um martelo.

Passo 7

Limpe a fixação do cubo da roda.Use uma escova metálica.Use spray WD-40.

Passo 8

Desaperte a porca do eixo do cubo da roda.Use uma chave soquete nº 32.Use uma chave de catraca.
Passo 9

Retire a porca de aperto.

Passo 10

Limpe os fixadores do suporte da pinça de travão.Use uma escova metálica.Use spray WD-40.

Passo 11

Desaperte a fixação da braçadeira da pinça.Use uma chave soquete nº 17.Use uma chave de catraca.
Passo 12

Retire os parafusos de fixação (2 peças).

Passo 13

Retire a pinça de travão em conjunto com o seu suporte.

Substituição: rolamento da roda – Honda Jazz GD. Os profissionais recomendam:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 14

Limpe o fixador do disco de travão.Use uma escova metálica.Use spray WD-40.

Passo 15

Desaperte a fixação do disco de travão.Use a chave Phillips.
Passo 16

Remova o disco de travão.
Passo 17

Remova a cavilha.Use um alicate de corte.
Passo 18

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo.Use uma escova metálica.Use spray WD-40.

Passo 19

Desenrosque a extremidade da porca de fixação da manga de eixo.Use uma chave soquete nº 17.Use uma chave de catraca.
Passo 20

Desconecte o terminal de direção da manga de eixo.Use um extrator de articulação esférica.
Passo 21

Limpe o fixador que liga a junta esférica à manga do eixo.Use uma escova metálica.Use spray WD-40.

Passo 22

Desaperte a fixação da articulação esférica da manga de eixo.Use uma chave combinada nº 19.
Passo 23

Desconecte o braço inferior da manga de eixo.Utilize um pé-de-cabra.Use um martelo de borracha.
Passo 24

Desconecte o eixo de transmissão da manga de eixo.
Passo 25.1

Remova o sensor ABS da manga de eixo.Use uma chave soquete nº 10.Use uma chave de catraca.

Passo 25.2

Use alicates de ponta arredondada.
Passo 26

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo.Use uma escova metálica.Use spray WD-40.
Passo 27

Desaparafuse os fixadores que ligam o suporte de suspensão à manga de eixo.Use uma chave combinada nº 17.Use uma chave soquete nº 17.Use uma chave de catraca.
Passo 28

Retire os parafusos de fixação.

Passo 29

Desligar a manga de eixo do suporte do amortecedor.
Passo 30

Remover a manga de eixo em conjunto com o cubo.
Passo 31

Retire o cubo da roda da manga de eixo.Utilize o kit de saca casquilhos e rolamentos.Use um martelo.
Passo 32

Remova o anel de retenção do mancal do cubo de roda.Use alicates de ponta arredondada.Use uma chave de fenda plana.
Passo 33

Pressionar o rolamento de cubo de roda.Utilize o kit de saca casquilhos e rolamentos.
Passo 34

Limpe o local de montagem do rolamento de cubo.Use uma escova metálica.Use spray WD-40.
Passo 35

Pressione o novo rolamento na manga de eixo.Utilize o kit de saca casquilhos e rolamentos.

Substituição: rolamento da roda – Honda Jazz GD. Conselho da AUTODOC:
Verifique o rolamento do cubo de roda para assegurar que esteja posicionado corretamente. Evite um desalinhamento.Deixe de pressionar a superfície do rolamento, imediatamente depois de este ter sido instalado na sua posição de montagem.
Passo 36

Instale o anel de retenção na manga de eixo.Use alicates de ponta arredondada.
Passo 37

Instale o cubo da roda na manga de eixo.Utilize o kit de saca casquilhos e rolamentos.
Passo 38

Trate o assento de montagem da coluna de suspensão na manga de eixo.Use uma escova metálica.Use spray WD-40.

Passo 39

Instale a manga de eixo com um cubo na montagem.

Passo 40

Fixe o suporte do amortecedor na manga de eixo.
Passo 41

Instale os parafusos de fixação.
Passo 42

Trate as ranhuras da junta homocinética do eixo de transmissão.Use uma escova metálica.Use spray WD-40.
Passo 43

Instale a manga de eixo no eixo da junta homocinética.
Passo 44

Conecte o braço de controlo inferior à manga do eixo.Utilize um pé-de-cabra.
Passo 45

Aperte o fixador que liga a junta esférica à manga de eixo.Use uma chave combinada nº 19.Use uma chave de torque.Aperte-o para o torque de 59 Nm.
Passo 46

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo.Use uma chave combinada nº 17.Use uma chave soquete nº 17.Use uma chave de torque.Aperte-o para o torque de 69 Nm.
Passo 47

Limpe o cubo.Use uma escova metálica.Trate a superfície de contacto.Use massa de cobre.
Passo 48

Instale o disco de travão.
Passo 49

Aperte a fixação do disco de travão.Use a chave Phillips.Use uma chave de torque.Aperte-o para o torque de 10 Nm.
Passo 50

Limpe os locais de montagem da pinça e o seu suporte.Use uma escova metálica.Use spray WD-40.

Passo 51

Instale a pinça de travão em conjunto com o seu suporte.
Passo 52

Instale os parafusos de fixação (2 peças).

Passo 53

Aperte a braçadeira da pinça do travão.Use uma chave soquete nº 17.Use uma chave de torque.Aperte-o para o torque de 108 Nm.
Passo 54

Instale a porca de fixação.

Passo 55

Aperte o cubo.Use uma chave soquete nº 32.Use uma chave de torque.Aperte-o para o torque de 181 Nm.
Passo 56

Empurre a porca de retenção do cubo de roda.Use um cinzel plano para metal.Use um martelo.
Passo 57

Instale o sensor de ABS na manga de eixo e fixe-o.Use uma chave soquete nº 10.Use uma chave de catraca.
Passo 58

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 59

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo.Use uma chave soquete nº 17.Use uma chave de torque.Aperte-o para o torque de 43 Nm.
Passo 60

Instale a cavilha. Use um alicate de corte.
Passo 61

Trate a porca de fixação conectada ao terminal de direção à manga de eixo.Trate os fixadores da rótula de suspensão.Trate os fixadores do amortecedor.Use massa de cobre.
Passo 62

Trate a superfície onde o disco de travão entra em contacto com o aro da roda.Utilize massa lubrificante de cerâmica para altas temperaturas.
Passo 63

Limpe a superfície do disco de travão.Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: rolamento da roda – Honda Jazz GD. Depois de aplicar o spray, espere alguns minutos.
Passo 64

Instale a roda.

Substituição: rolamento da roda – Honda Jazz GD. Conselho:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 65

Aperte os parafusos da roda.Use o soquete de impacto para roda #19.
Passo 66

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas.Use o soquete de impacto para roda #19.Use uma chave de torque.Aperte-o para o torque de 108 Nm.
Passo 67

Retire os macacos e calços.
