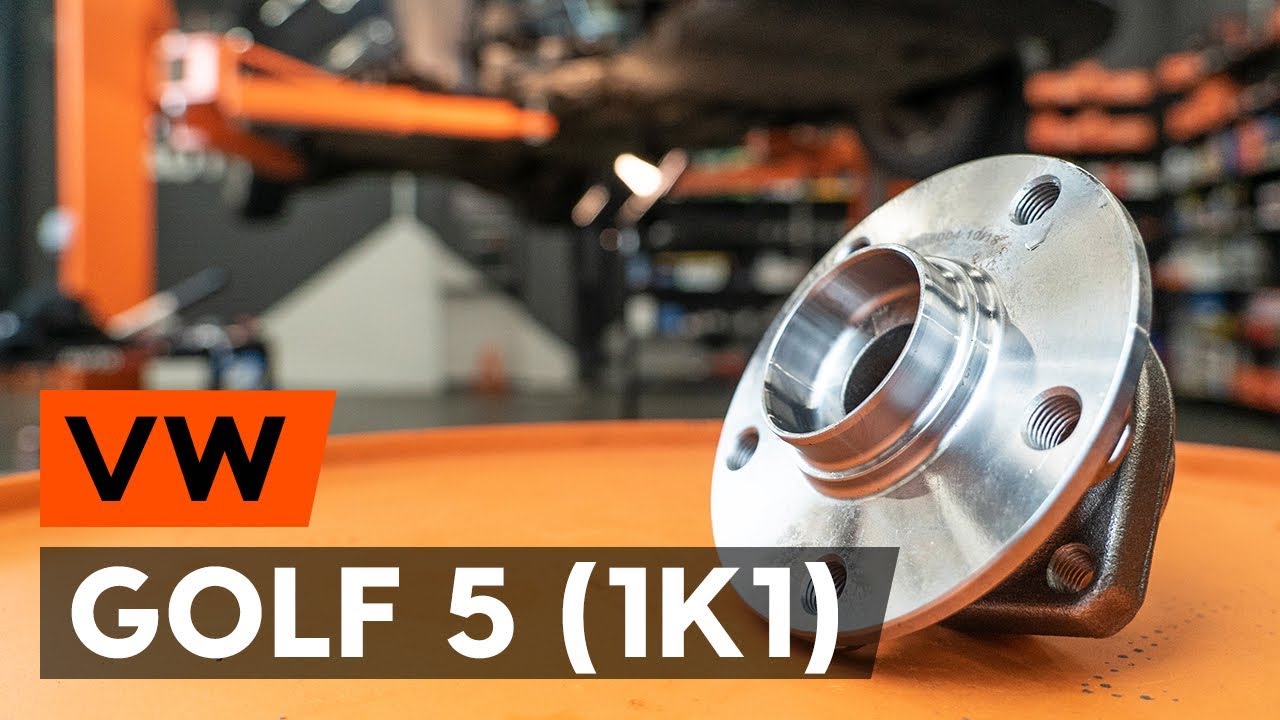

Substituição: rolamento da roda – VW Golf 5. AUTODOC recomenda:
Não reutilize o conjunto de rolamento do seu automóvel VW Golf 5.
O procedimento de substituição do rolamento do cubo da roda é idêntico para as duas rodas no mesmo eixo.
Todo o trabalho deve ser feito com o motor parado.
Substituição: rolamento da roda – VW Golf 5. Siga os seguintes passos:
Passo 1
Fixe as rodas com os calços.
Passo 2
Solte a fixação do cubo da roda. Use uma chave soquete nº 24. Use uma chave de tarraxa.
Passo 3
Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 4
Elevar a parte dianteira do carro e fixar em suportes.
Passo 5
Desaperte os parafusos da roda.
Substituição: rolamento da roda – VW Golf 5. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 6
Retire a roda.
Passo 7
Remova as tampas anti poeira dos pinos de guia da pinça do travão. Utilize um pé-de-cabra.
Passo 8
Desaparafuse a fixação de pinça de travão. Use HEX n.º H7 Use uma chave de catraca.
Passo 9
Afaste as pastilhas de travão. Utilize um pé-de-cabra.
Passo 10
Retire a pinça de travão.
Substituição: rolamento da roda – VW Golf 5. Os especialistas da AUTODOC recomendam:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 11
Desaperte a fixação do disco de travão. Use Torx T30.
Passo 12
Remova o disco de travão.
Passo 13
Desaperte a porca do eixo do cubo da roda. Use uma chave soquete nº 24.
Passo 14
Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
AUTODOC recomenda:
Substituição: rolamento da roda – VW Golf 5. Depois de aplicar o spray, espere alguns minutos.Utilize óculos de proteção.
Passo 15
Desaperte o fixador que liga a rótula de suspensão ao braço da suspensão. Use uma chave soquete nº 16. Use uma chave de tarraxa.
Passo 16
Desconectar a junta esférica do braço.
Passo 17
Remova o eixo de transmissão do cubo da roda.
Substituição: rolamento da roda – VW Golf 5. Conselho da AUTODOC:
Certifique-se de que a manga de eixo não esteja solta da carga.
Passo 18
Limpe a fixação do cubo da roda. Use uma escova metálica. Use spray WD-40.
Passo 19
Desaperte o suporte do rolamento do cubo. Use XZN #12. Use uma chave de catraca. Use uma chave de tarraxa.
Passo 20
Retire o cubo e o rolamento em conjunto, uma vez que são uma unidade selada.
Passo 21
Limpe o local de montagem do rolamento de cubo. Use uma escova metálica. Use spray WD-40.
Passo 22
Instale o novo cubo da roda com um rolamento.
Passo 23
Aperte os elementos de fixação do rolamento do cubo da roda. Use XZN #12. Use uma chave de torque. Aperte-o para o torque de 70 Nm.
Substituição: rolamento da roda – VW Golf 5. Conselho de especialistas da AUTODOC:
A unidade de rolamento da roda não se deve inclinar sobre o pino do eixo.
Passo 24
Aplique alguma massa de cobre ao cubo onde entra em contacto com o disco de travão.
Passo 25
Limpe as ranhuras da junta homocinética do eixo de transmissão. Use uma escova metálica. Use spray WD-40.
Passo 26
Instale o eixo de transmissão no
cubo da roda.
Passo 27
Ligue a rótula de suspensão ao braço da suspensão.
Passo 28
Aperte o fixador da articulação esférica. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Passo 29
Instale a aperte o parafuso do eixo de transmissão. Use uma chave soquete nº 27.
Passo 30
Trate o cubo onde entra em contacto com o disco de travão. Use massa de cobre.
Passo 31
Instale o disco de travão.
Passo 32
Aperte a fixação do disco de travão. Use Torx T30. Use uma chave de torque. Aperte-o para o torque de 4 Nm.
Passo 33
Instale a pinça do travão e fixe-o. Use HEX n.º H7. Use uma chave de torque. Aperte-o para o torque de 30 Nm.
Passo 34
Instale as tampas anti poeira dos pinos de guia da pinça de travão.
Passo 35
Limpe a superfície do disco de travão. Use uma escova metálica. Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 36
Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.
Substituição: rolamento da roda – VW Golf 5. Os profissionais recomendam:
Após aplicar o spray, espere alguns minutos.
Passo 37
Instale a roda.
AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. VW Golf 5
Passo 38
Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 39
Abaixar o automóvel.
Passo 40
Aperte o parafuso que liga o eixo de transmissão ao cubo de roda. Use uma chave soquete nº 24. Use uma chave de torque. Aperte-o para o torque de 200 Nm.+180°
AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 41
Apertar os parafusos da roda usando um padrão cruzado. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 42
Retire os macacos e calços.
