Importante!

Este procedimento de substituição pode ser usado para:
VAUXHALL Vivaro Van (X83) 2.0 ECOTEC, VAUXHALL Vivaro Van (X83) 1.9 DI, VAUXHALL Vivaro Van (X83) 1.9 DTI, VAUXHALL Vivaro Van (X83) 2.0 16V, VAUXHALL Vivaro Van (X83) 2.5 DTI, VAUXHALL Vivaro Van (X83) 2.5 CDTI, VAUXHALL Vivaro Van (X83) 2.0 CDTI, VAUXHALL Vivaro Van (X83) 2.0 CDTI … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Este vídeo mostra o procedimento de substituição de uma peça de automóvel semelhante noutro veículo

Produtos alternativos

Rótula de suspensão

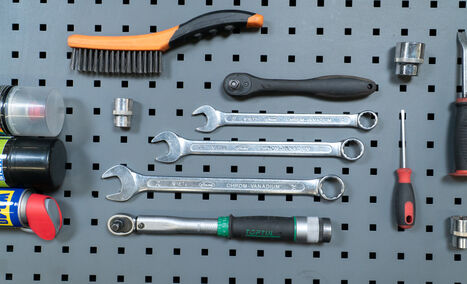

Substituição: rótula de suspensão – VAUXHALL VIVARO Box (F7). Ferramentas de que irá necessitar:

                      Escova de arame

                      Spray WD-40

                      Spray de limpeza multiúsos

                      Massa lubrificante de cerâmica

                      Chave dinamométrica

                      Chave combinada de 18 mm

                      Chave combinada de 21 mm

                      Chave combinada de 24 mm

                      Chave de caixa de 19 mm

                      Chave de caixa de 21 mm

                      Chave de caixa de 30 mm

                      Chave de impacto de 19 mm para rodas

                      Chave de roquete ou ferramenta elétrica para remoção/montagem de elementos de fixação roscados

                      Chave em T com barra deslizante

                      Chave de fendas

                      Parafuso em U com placa

                      Alavanca de montagem

                      Macaco para a caixa de velocidades ou um segundo macaco para veículos

                      Plataforma elevatória ou macaco com preguiças e calços de rodas

Comprar ferramentas

Substituição: rótula de suspensão – VAUXHALL VIVARO Box (F7). Os profissionais recomendam:

O procedimento de substituição é idêntico para as juntas esféricas tanto da esquerda como da direita.
Todo o procedimento deve ser realizado com a ignição desligada.

Substituição: rótula de suspensão – VAUXHALL VIVARO Box (F7). Sequência recomendada de passos:

Passo 1

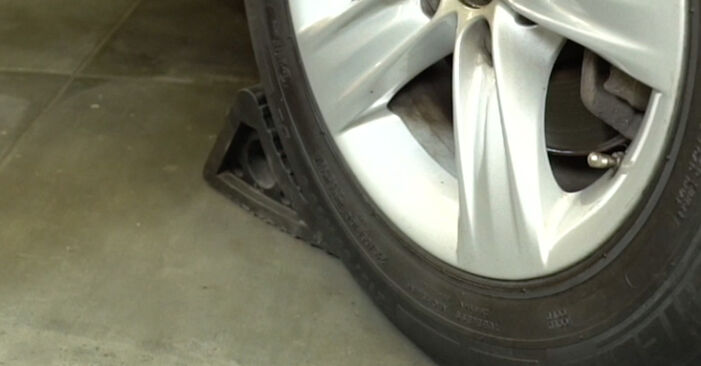

Imobilizar as rodas com calços.
Passo 2

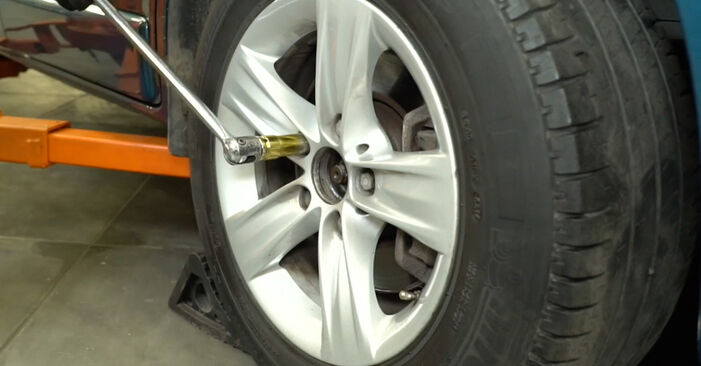

Desapertar os elementos de fixação das rodas. Utilizar uma chave de impacto de 19 mm para rodas. Utilizar uma chave em T com barra deslizante.
Passo 3

Elevar o veículo.

Substituição: rótula de suspensão – VAUXHALL VIVARO Box (F7). AUTODOC recomenda:
Quando se utiliza um macaco, deve-se assegurar que o carro está estacionado sobre uma superfície rígida e plana.Adicionalmente, deve-se assegurar que o carro está apoiado em preguiças.
Passo 4

Desenroscar os elementos de fixação da roda.

Atenção!
Para evitar lesões, segurar a roda ao desenroscar os elementos de fixação.
Passo 5

Desmontar a roda.
Passo 6

Desmontar a cablagem do sensor do ABS.
Passo 7

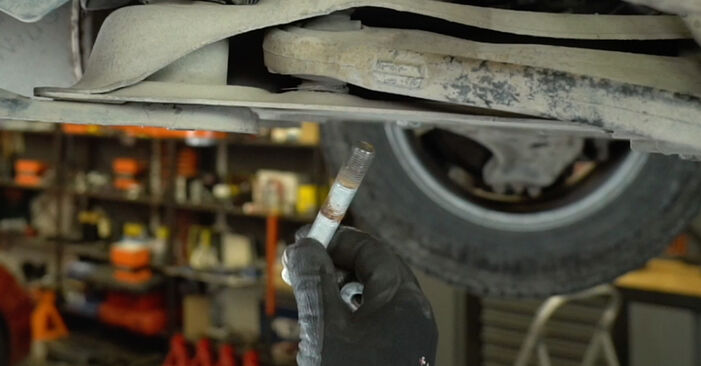

Limpar todos os elementos de fixação do braço de suspensão. Utilizar uma escova de arame. Utilizar spray WD-40.
Passo 8

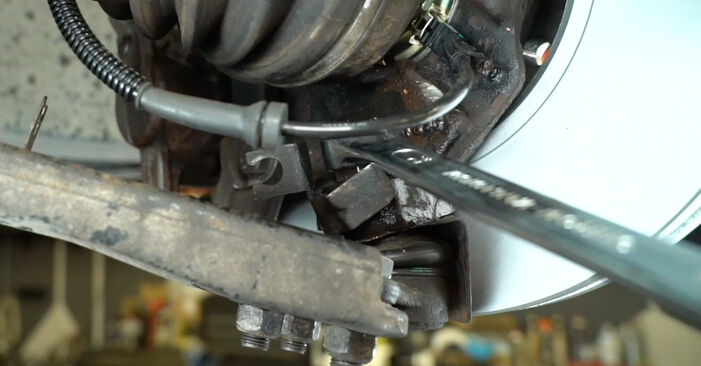

Desenroscar o elemento de fixação que liga a junta esférica à manga de eixo. Utilizar uma chave combinada de 24 mm.
Passo 9

Desmontar a porca de fixação.
Passo 10

Apoiar a manga de eixo. Utilizar um macaco para a caixa de velocidades ou um macaco adicional para veículos.
Passo 11

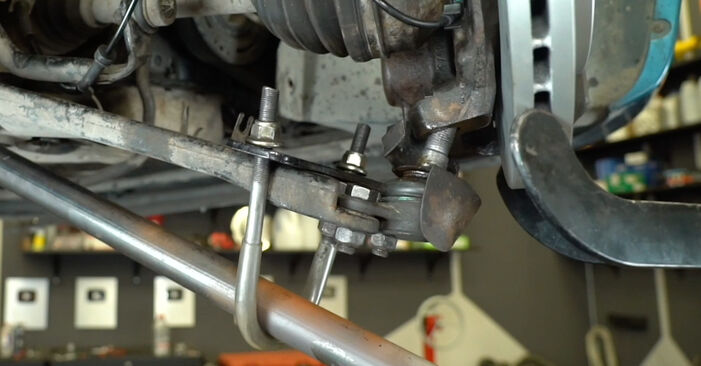

Separar a junta esférica da manga de eixo. Utilizar um parafuso em U com uma placa. Utilizar uma alavanca de montagem.
Passo 12

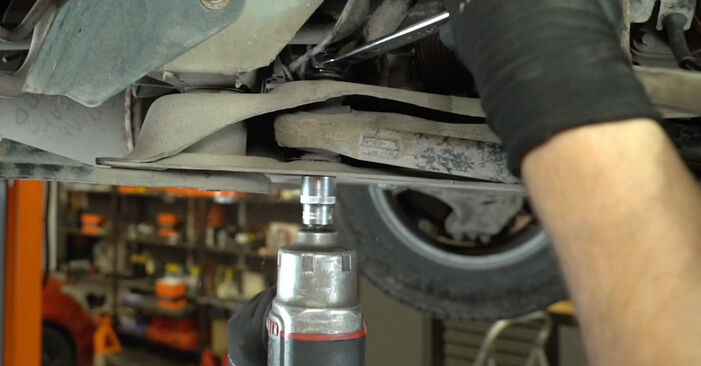

Desenroscar o elemento de fixação dianteiro que liga o braço de suspensão à subestrutura. Utilizar uma chave combinada de 21 mm. Utilizar uma chave de caixa de 30 mm. Utilizar uma chave de roquete.
Passo 13

Desmontar o parafuso de fixação.
Passo 14

Desenroscar o elemento de fixação traseiro que liga o braço de suspensão à subestrutura. Utilizar uma chave combinada de 21 mm. Utilizar uma chave de caixa de 21 mm. Utilizar uma chave de roquete.
Passo 15

Desmontar o parafuso de fixação.
Passo 16

Desmontar o braço de suspensão em conjunto com a junta esférica. Desmontar a tampa da junta esférica. Utilizar uma alavanca de montagem.
Passo 17

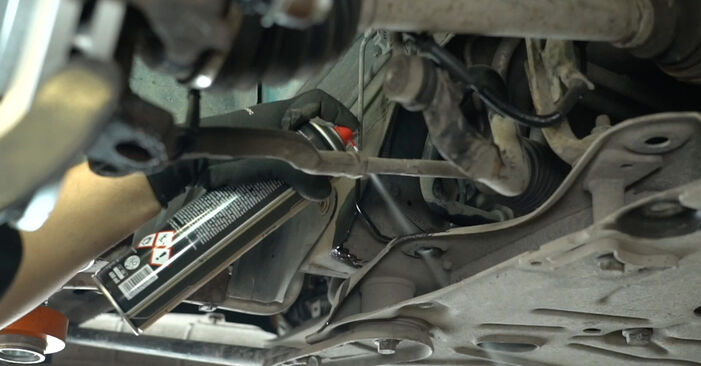

Limpar os locais de montagem do braço de suspensão. Utilizar uma escova de arame. Utilizar um spray de limpeza multiúsos.
Passo 18

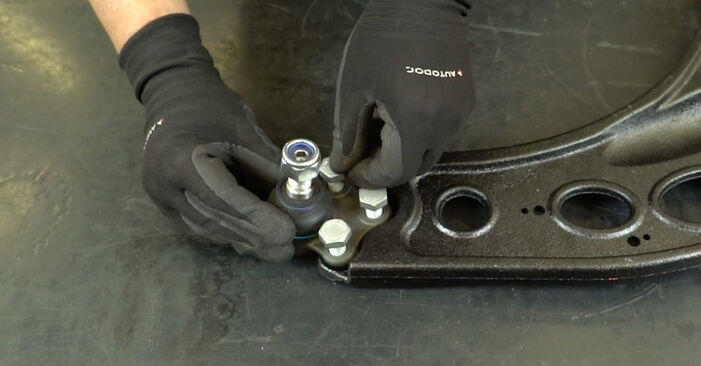

Montar uma nova junta esférica.
Passo 19

Montar os parafusos de fixação. Utilizar uma chave combinada de 18 mm. Utilizar uma chave de caixa de 19 mm. Utilizar uma chave de roquete.
Passo 20

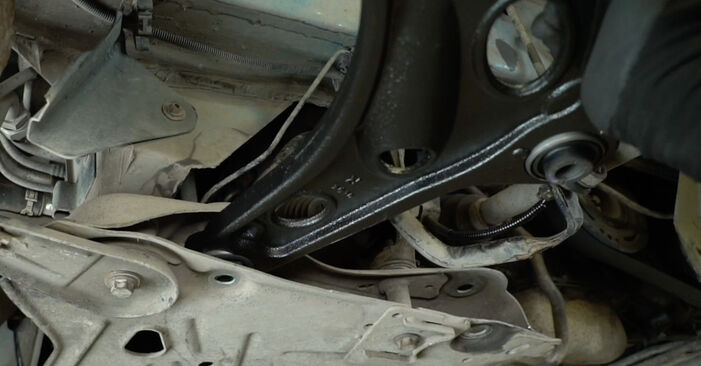

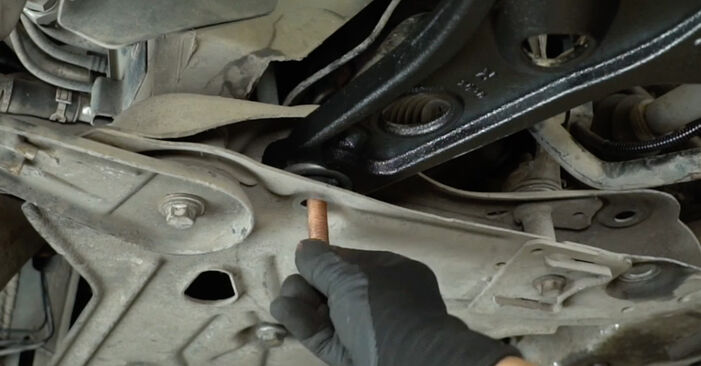

Montar o braço de suspensão.
Passo 21

Montar os parafusos de fixação.
Passo 22

Montar a tampa da junta esférica.
Passo 23

Ligar a junta esférica à manga de eixo.
Passo 24

Montar a porca de fixação.
Passo 25

Apertar o elemento de fixação traseiro que liga o braço de suspensão à subestrutura. Utilizar uma chave combinada de 21 mm. Utilizar uma chave de caixa de 21 mm. Utilizar uma chave dinamométrica. Binário de aperto: 180 N·m.
Passo 26

Apertar o elemento de fixação dianteiro que liga o braço de suspensão à subestrutura. Utilizar uma chave combinada de 21 mm. Utilizar uma chave de caixa de 30 mm. Utilizar uma chave dinamométrica. Binário de aperto: 180 N·m.
Passo 27

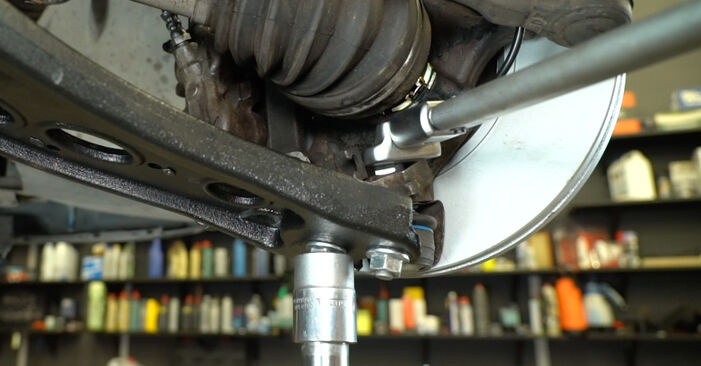

Apertar o elemento de fixação que liga a junta esférica à manga de eixo. Utilizar uma chave combinada de 24 mm. Utilizar uma chave dinamométrica. Binário de aperto: 115 N·m.
Passo 28

Retirar o suporte de apoio da manga de eixo.

Substituição: rótula de suspensão – VAUXHALL VIVARO Box (F7). Os especialistas da AUTODOC recomendam:
Deve-se baixar o macaco para caixas de transmissão ou veículos suavemente e sem solavancos para evitar danificar os conjuntos e os mecanismos do veículo.
Passo 29

Apertar os elementos de fixação que ligam a junta esférica ao braço de suspensão. Utilizar uma chave combinada de 18 mm. Utilizar uma chave de caixa de 19 mm. Utilizar uma chave dinamométrica. Binário de aperto: 85 N·m.
Passo 30

Fixar a cablagem do sensor do ABS.
Passo 31

Limpar o local de montagem da jante. Utilizar uma escova de arame. Utilizar um spray de limpeza multiúsos.
Passo 32

Tratar a superfície do disco de travão que está em contacto com a jante da roda. Utilizar massa lubrificante de cerâmica.
Passo 33

Montar a roda.

Substituição: rótula de suspensão – VAUXHALL VIVARO Box (F7). Conselho:
Para evitar lesões, segurar a roda ao enroscar os elementos de fixação.
Passo 34

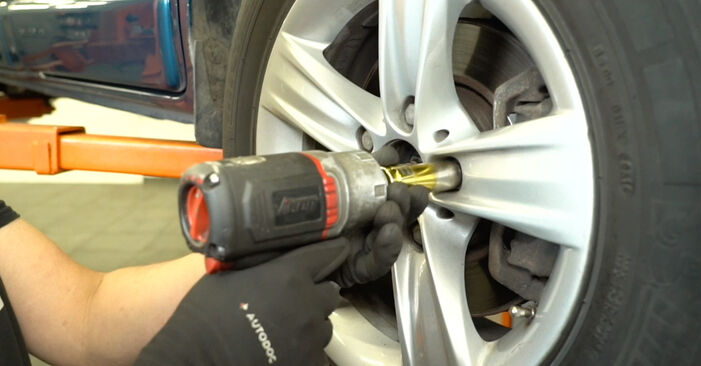

Enroscar os elementos de fixação da roda. Utilizar uma chave de impacto de 19 mm para rodas. Utilizar uma chave de roquete.
Passo 35

Baixar o veículo e apertar os elementos de fixação da roda em cruz. Utilizar uma chave de impacto de 19 mm para rodas. Utilizar uma chave dinamométrica. Binário de aperto: 142 N·m.

Passo 36

Retirar o macaco, as preguiças e os calços de roda.

Importante!
Após substituir o braço de suspensão, é necessário alinhar as rodas.
