Como mudar terminal de direção em Mercedes W169 - guia de substituição
downloads:
2
Visualizações:
12
0
Utilizadores escolheram - 0
Importante!
Este procedimento de substituição pode ser usado para:
MERCEDES-BENZ Classe A (W169) A 160 (169.031, 169.331),
MERCEDES-BENZ Classe A (W169) E-CELL (169.090),
MERCEDES-BENZ Classe A (W169) A 200 CDI (169.308, 169.008),
MERCEDES-BENZ Classe A (W169) A 170 (169.032, 169.332),
MERCEDES-BENZ Classe A (W169) A 200 (169.033, 169.333),
MERCEDES-BENZ Classe A (W169) A 160 CDI (169.006, 169.306),
MERCEDES-BENZ Classe A (W169) A 180 CDI (169.007, 169.307),
MERCEDES-BENZ Classe A (W169) A 200 CDI (169.008, 169.308),
MERCEDES-BENZ Classe A (W169) A 200 TURBO (169.034, 169.334),
MERCEDES-BENZ Classe A (W169) A 180 (169.032, 169.332)
…
Ver mais
Os passos podem variar ligeiramente dependendo do design do automóvel.

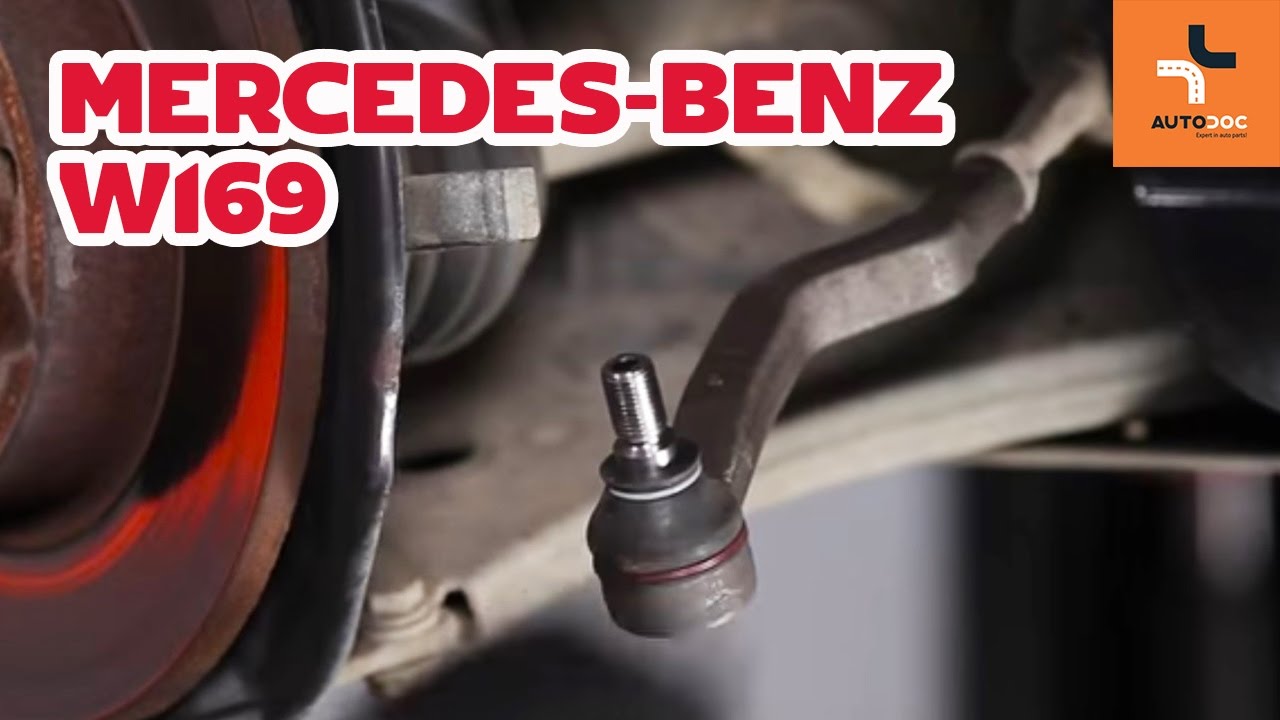

Como substituir um ponteiras de direcção no MERCEDES-BENZ A W169 TUTORIAL | AUTODOC
Todas as peças que necessita substituir – Ponteiras de Direcção para Classe A (W169) e outros modelos MERCEDES-BENZ
Substituição: terminal de direção – Mercedes W169. Conselho:
Substitua os terminais de direção em pares.
O procedimento de substituição é idêntico para os terminais direito e esquerdo de direção.
Todo o trabalho deve ser feito com o motor parado.
Substituição: terminal de direção – Mercedes W169. Utilize o seguinte procedimento:
Passo 1
Fixe as rodas com os calços.
Passo 2
Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3
Elevar a parte dianteira do carro e fixar em suportes.
Passo 4
Desaperte os parafusos da roda.
AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. Mercedes W169
Passo 5
Retire a roda.
Passo 6
Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 7
Solte a porca de bloqueio que prende o terminal de direção à barra de direção. Use uma chave combinada nº 22.
Passo 8
Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 9
Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 22. Use uma chave de catraca.
Passo 10
Desconecte o terminal de direção da manga de eixo. Use um extrator de articulação esférica.
Passo 11
Desaparafuse a extremidade da barra de direção.
Passo 12
Limpe os assentos de montagem do terminal da direção. Use uma escova metálica. Use spray WD-40.
Passo 13
Aparafusar um novo terminal de direção.
Substituição: terminal de direção – Mercedes W169. AUTODOC recomenda:
Ao instalar o terminal da barra de direção lembre-se de fazer o mesmo número de voltas ou deixar o mesmo comprimento da exposição do fio segundo as suas medições.
Passo 14
Conecte a extremidade do terminal de direção à manga de eixo.
Passo 15
Aparafuse a porca de fixação que liga o terminal de direção à manga do eixo. Use uma chave soquete nº 22. Use uma chave de catraca.
Passo 16
Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 17
Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 22. Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Passo 18
Apertar a porca de bloqueio do terminal de direção. Use uma chave combinada nº 22. Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Passo 19
Trate a porca de fixação conectada ao terminal de direção à manga de eixo. Use massa de cobre.
Passo 20
Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 21
Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.
Substituição: terminal de direção – Mercedes W169. Os especialistas da AUTODOC recomendam:
Após aplicar o spray, espere alguns minutos.
Passo 22
Instale a roda.
AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Mercedes W169
Passo 23
Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 24
Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Substituição: terminal de direção – Mercedes W169. Conselho da AUTODOC:
Verifique e ajuste o alinhamento das rodas, se necessário.
Passo 25
Retire os macacos e calços.
