Importante!

Este procedimento de substituição pode ser usado para:
PEUGEOT 307 SW (3H) 1.6 16V, PEUGEOT 307 SW (3H) 2.0 16V, PEUGEOT 307 SW (3H) 2.0 HDI 90, PEUGEOT 307 SW (3H) 2.0 HDI 110, PEUGEOT 307 SW (3H) 1.4 16V, PEUGEOT 307 SW (3H) 1.6 HDI 110, PEUGEOT 307 SW (3H) 2.0 16V, PEUGEOT 307 SW (3H) 1.6 HDI 90, PEUGEOT 307 SW (3H) 1.6 BioFlex … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

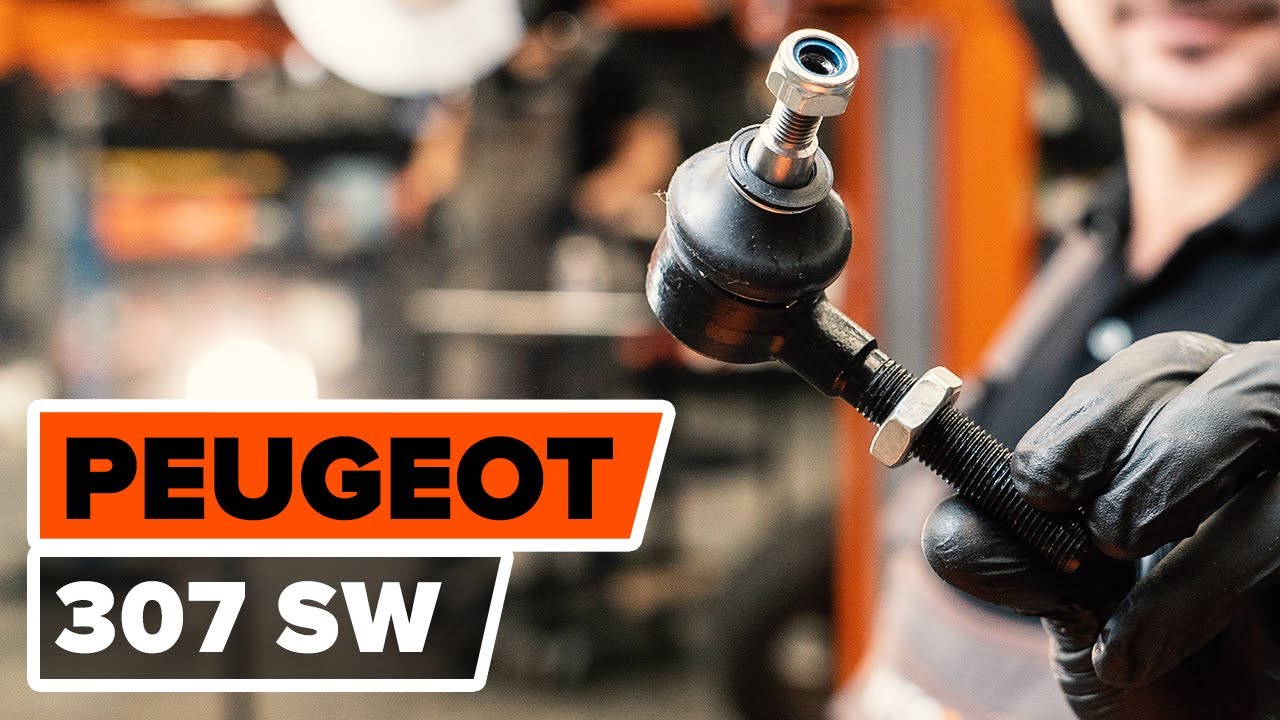

Como substituir ponteiras de direção PEUGEOT 307 (3H) [TUTORIAL AUTODOC]

Como mudar terminal de direção em Peugeot 307 SW - guia de substituição

Todas as peças que necessita substituir – Ponteiras de Direcção para 307 SW (3H) e outros modelos PEUGEOT

Rótula de direção

        Rótula de direção para 307 SW (3H) Gasolina (109 cv)

        Rótula de direção para 307 SW (3H) Gasolina (136 cv)

        Rótula de direção para 307 SW (3H) Diesel (90 cv)

        Rótula de direção para 307 SW (3H) Diesel (107 cv)

        Rótula de direção para 307 SW (3H) Gasolina (88 cv)

        Rótula de direção para 307 SW (3H) Diesel (109 cv)

        Rótula de direção para 307 SW (3H) Gasolina (140 cv)

        Rótula de direção para 307 SW (3H) Diesel (90 cv)

        Rótula de direção para 307 SW (3H) Gasolina/etanol (109 cv)

Substituição: terminal de direção – Peugeot 307 SW. Ferramentas de que poderá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave dinamométrica

                        Chave Combinada nº 16

                        Chave Combinada nº 22

                        Chave de caixa n.º 16

                        Chave de caixa n.º 17

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Vira-macho

                        Extrator de articulação esférica

                        Paquímetro

                        Calço de roda

Comprar ferramentas

Substituição: terminal de direção – Peugeot 307 SW. Os especialistas da AUTODOC recomendam:

Substitua os terminais de direção em pares.
O procedimento de substituição é idêntico para os terminais direito e esquerdo de direção.
Todo o trabalho deve ser feito com o motor parado.

Substituição: terminal de direção – Peugeot 307 SW. Siga os seguintes passos:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

Substituição: terminal de direção – Peugeot 307 SW. Conselho de especialistas da AUTODOC:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 7

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 8

Solte a porca de bloqueio que prende o terminal de direção à barra de direção. Use uma chave combinada nº 16. Use uma chave combinada nº 22.
Passo 9

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 16. Use uma chave de tarraxa.
Passo 10

Desconecte o terminal de direção da manga de eixo. Use um extrator de articulação esférica.
Passo 11

Desaparafuse a extremidade da barra de direção.
Passo 12

Limpe os assentos de montagem do terminal da direção. Use uma escova metálica. Use spray WD-40.
Passo 13

Aparafusar um novo terminal de direção.

Substituição: terminal de direção – Peugeot 307 SW. Os especialistas da AUTODOC recomendam:
Ao instalar o terminal da barra de direção lembre-se de fazer o mesmo número de voltas ou deixar o mesmo comprimento da exposição do fio segundo as suas medições.
Passo 14

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 15

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 16

Aparafuse a porca de fixação que liga o terminal de direção à manga do eixo. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 17

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 35 Nm.
Passo 18

Apertar a porca de bloqueio do terminal de direção. Use uma chave combinada nº 16. Use uma chave combinada nº 22. Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Passo 19

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 20

Trate a porca de fixação conectada ao terminal de direção à manga de eixo. Use massa de cobre.
Passo 21

Limpe o local de montagem do aro do pneu. Use uma escova metálica.
Passo 22

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 23

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: terminal de direção – Peugeot 307 SW. Depois de aplicar o spray, espere alguns minutos.
Passo 24

Instale a roda.

Substituição: terminal de direção – Peugeot 307 SW. Conselho de especialistas da AUTODOC:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 25

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 26

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 100 Nm.

Substituição: terminal de direção – Peugeot 307 SW. Os especialistas da AUTODOC recomendam:
Verifique e ajuste o alinhamento das rodas, se necessário.
Passo 27

Retire os macacos e calços.
