Como substituir a mangueira do travão dianteiro em BMW E46 Touring
Passos:31
downloads:5
Disclaimer (Isenção de responsabilidade)
Importante!
Este procedimento de substituição pode ser usado para:
BMW 3 Sedan (E46) 330 d, BMW 3 Coupe (E46) 330 Cd, BMW 3 Touring (E46) 330 d, BMW 3 Cabrio (E46) 330 Cd
Os passos podem variar ligeiramente dependendo do design do automóvel.
BMW 3 Sedan (E46) 330 d, BMW 3 Coupe (E46) 330 Cd, BMW 3 Touring (E46) 330 d, BMW 3 Cabrio (E46) 330 Cd
Os passos podem variar ligeiramente dependendo do design do automóvel.
Ferramentas necess.:
Ferramentas necess.:
Escova de Arame
Spray WD-40
Produto de limpeza para travões
Massa de cobre
Chave Combinada nº 9
Chave Combinada nº 10
Chave Combinada nº 14
Soquete de impacto para roda nº 17
Chave de catraca
Chave dinamométrica
Kit de purga de travões
Recipiente de líquidos
Calço de roda
AUTODOC recomenda:
- O procedimento de substituição é idêntico para as mangueiras do travão direito e esquerdo no mesmo eixo.
- Todo o trabalho deve ser feito com o motor parado.
Efetuar a substituição, na seguinte ordem:
Passo 1Abra o capô.Desaperte a tampa do reservatório de líquido dos travões.
Passo 2Fixe as rodas com os calços.
Passo 3Solte os parafusos de montagem das rodas.Use o soquete de impacto para roda #17.
Passo 4Elevar a parte dianteira do carro e fixar em suportes.
Passo 5Desaperte os parafusos da roda.AUTODOC recomenda:Para evitar uma lesão, segure a roda ao desapertar os parafusos.

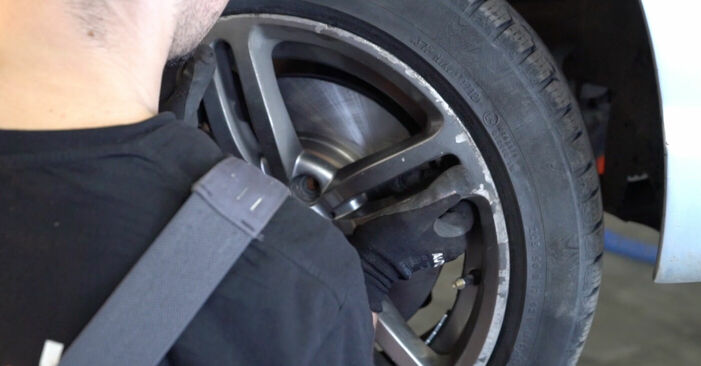

Passo 6Retire a roda.
Passo 7.1Limpe a área onde a mangueira do travão está conectada à pinça do travão e ao tubo do circuito de travagem.Passo 7.2Use uma escova metálica.Use spray WD-40.
Passo 8Coloque um recipiente por baixo para recolher o líquido dos travões.
Passo 9Desaperte o elemento de fixação que liga a mangueira do travão ao tubo do circuito de travagem.Use uma chave combinada nº 10.
Passo 10Retire a mangueira de travão do suporte do amortecedor.
Passo 11Solte a fixação da mangueira do travãoUse uma chave combinada nº 14.
Passo 12Desenrosque a mangueira do travão da pinça de travão.
Passo 13Aparafuse a nova mangueira do travão à pinça do travão.
Passo 14Aperte o elemento de fixação que liga o tubo de freio à pinça do travão.Use uma chave combinada nº 14.Use uma chave de torque.Aperte-o para o torque de 24 Nm.
Passo 15Limpe o assento de montagem da mangueira do travão no tubo do circuito de travagem.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.
Passo 16Aperte o fixador que liga a mangueira do travão ao tubo do circuito dos travões.Use uma chave combinada nº 10.Use uma chave de torque.Aperte-o para o torque de 22 Nm.
Passo 17Limpe a área onde a mangueira do travão está conectada à pinça do travão e ao tubo do circuito de travagem.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.
Passo 18Fixe a mangueira de travão na barra de suporte.
Passo 19Ligue o kit de purga do travões ao parafuso de purga do travões.
Passo 20Solte o parafuso de purga do travão.Use uma chave combinada nº 9.
Passo 21Pressione o pedal do travão várias vezes para remover o ar do sistema.
Passo 22Aperte o parafuso de purga do travão.Use uma chave combinada nº 9.
Passo 23Desligue o kit de purga do travões.
Passo 24Limpe a sujidade do parafuso da mangueira do travão.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.
Passo 25Limpe a superfície do disco de travão.Use uma escova metálica.Trate a superfície onde o disco de travão entra em contacto com o aro da roda.Use massa de cobre.
Passo 26Instale a roda.AUTODOC recomenda:Para evitar lesões, segure a roda quando apertar os parafusos de fixação.

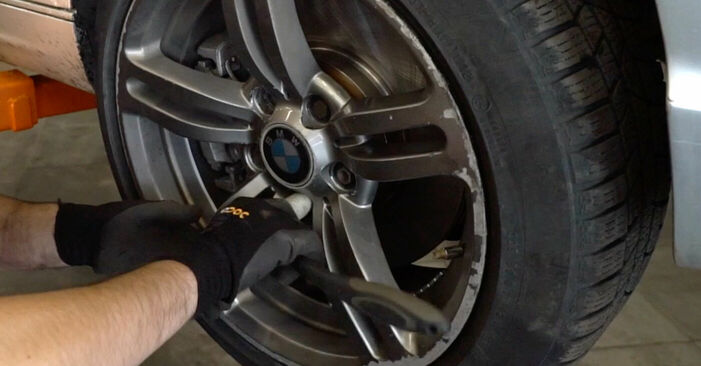

Passo 27Aperte os parafusos da roda.Use o soquete de impacto para roda #17.
Passo 28Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas.Use uma chave de torque.Aperte-o para o torque de 120 Nm.
Passo 29Retire os macacos e calços.
Passo 30Verifique o nível do líquido de travões no depósito de expansão e reabasteça, se necessário.
Passo 31Aperte a tampa do reservatório de líquido dos travões.Feche o capô.
