Como substituir a montagem de suporte de suspensão dianteiro em BMW E90

Importante!

Este procedimento de substituição pode ser usado para:
BMW 3 Cabrio (E46) 318 Ci, BMW 5 Sedan (E60) 520 i, BMW X3 (E83) 2.0 i, BMW 1 Hatchback (E81) 120 i, BMW 3 Sedan (E90) 320 i, BMW 3 Touring (E91) 318 i, BMW 3 Coupe (E92) 320 i, BMW 3 Cabrio (E93) 320 i, BMW 1 Coupe (E82) 120 i, BMW 1 Cabrio (E88) 120 i, BMW X1 (E84) sDrive 18 i, BMW 1 Hatchback (E87) 118 i

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como trocar cabeçotes amortecedores dianteira BMW 3 E90 TUTORIAL | AUTODOC

Ferramentas necess.:

Escova de Arame
Spray WD-40
Produto de limpeza para travões
Massa de cobre
Chave Combinada nº 13
Chave Combinada nº 15
Chave Combinada nº 18
Chave Combinada nº 22
Chave de caixa n.º 13
Chave de caixa n.º 17
Chave de caixa n.º 18
Chave de caixa n.º 21
Ponta de Torx T45
Soquete de impacto para roda nº 17
Chave de catraca
Chave dinamométrica
Cinzel plano
Martelo
Chave De Fenda Plana
Compressor hidráulico de molas de suspensão
Macaco hidráulico para caixa de transmissão
Calço de roda
Cobertura para guarda-lamas

AUTODOC recomenda:

O procedimento de substituição é idêntico para os apoios das colunas de suspensão esquerda e direita da suspensão dianteira.
Todos os apoios da coluna dos amortecedores dianteiros devem ser substituídos em simultâneo.
Certifique-se de substituir todas as porcas e parafusos de bloqueio automático durante a instalação.
Todo o trabalho deve ser feito com o motor parado.

Efetuar a substituição, na seguinte ordem:

Passo 1
Fixe as rodas com os calços.
Passo 2
Solte os parafusos de montagem das rodas.Use o soquete de impacto para roda #17.
Passo 3
Elevar a parte dianteira do carro e fixar em suportes.
Passo 4
Desaperte os parafusos da roda.
AUTODOC recomenda:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5
Retire a roda.
Passo 6
Limpe os elementos de fixação de conexão do estabilizador.Use uma escova metálica.Use spray WD-40.
Passo 7
Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor.Use uma chave combinada nº 15.Use uma chave soquete nº 17.Use uma chave de catraca.
Passo 8
Remova a barra estabilizadora.
Passo 9
Desconecte os fios do sensor ABS.Use uma chave de fenda plana.
Passo 10
Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo.Use uma escova metálica.Use spray WD-40.
Passo 11
Desenrosque a extremidade da porca de fixação da manga de eixo.Use uma chave combinada nº 22.Use Torx T45.Use uma chave de catraca.
Passo 12
Desconecte o terminal de direção da manga de eixo.
Passo 13
Limpe os elementos de fixação que conectam o braço de controlo à subestrutura.Use uma escova metálica.Use spray WD-40.
Passo 14
Solte o fixador frontal do braço.Use uma chave combinada nº 18.
Passo 15
Desaperte o fixador traseiro que liga o braço da suspensão ao subchassi.Use uma chave combinada nº 18 (2 peças).
Passo 16
Remova o fixador traseiro do braço de controlo.
Passo 17
Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo.Use uma escova metálica.Use spray WD-40.
Passo 18
Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo.Use uma chave combinada nº 18.Use uma chave soquete nº 18.Use uma chave de catraca.
Passo 19
Remova o parafuso de fixação.
Passo 20
Solte o fixador inferior que conecta a coluna de suspensão às mangas de eixo.Use um cinzel plano para metal.Use um martelo.
Passo 21
Desligar a manga de eixo do suporte do amortecedor.
AUTODOC recomenda:
Certifique-se de que a manga de eixo esteja apoiada.
Passo 22
Abaixar o automóvel.
Passo 23
Abra o capô.
Passo 24
Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 25
Limpe os fixadores da montagem superior do suporte do amortecedor.Use uma escova metálica.Use spray WD-40.
Passo 26
Desapertar a fixação superior de montagem do suporte do amortecedor.Use uma chave combinada nº 13.Use uma chave soquete nº 13.Use uma chave de catraca.
AUTODOC recomenda:
Para evitar ferimentos, segure a coluna da suspensão ao desapertar os parafusos de fixação.
Passo 27
Remova o suporte de suspensão.
Passo 28
Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.
AUTODOC recomenda:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 29
Comprima a mola.
Passo 30
Trate a haste da coluna do amortecedor.Use uma escova metálica.Use spray WD-40.
Passo 31

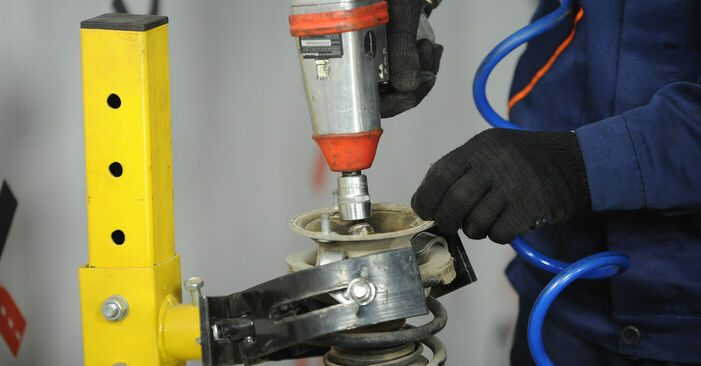

Remova a porca do suporte do pistão.Use uma chave soquete nº 21.Use uma chave de catraca.
Passo 32
Remova a montagem do suporte superior.Use uma chave de fenda plana.
AUTODOC recomenda:
Examine a tampa protetora contra poeira do amortecedor e o para-choques. Substitua-os, se necessário.
Passo 33
Limpe o assento de montagem da coluna de suspensão.Use uma escova metálica.Use spray WD-40.
Passo 34
Instale o novo suporte superior do amortecedor.
Passo 35
Aperte a porca do suporte do amortecedor da haste do pistão.Use uma chave soquete nº 21.Use uma chave de torque.Aperte-o para o torque de 65 Nm.
AUTODOC recomenda:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 36
Solte a mola.
Passo 37
Retire a coluna de suspensão montada.
Passo 38
Instale o amortecedor no arco da roda.
Passo 39
Aparafuse a fixação superior de montagem do suporte do amortecedor.
AUTODOC recomenda:
Para evitar lesões, segure a coluna do amortecedor quando apertar os parafusos de fixação.
Passo 40
Aperte a fixação superior da montagem do suporte do amortecedor.Use uma chave combinada nº 13.Use uma chave soquete nº 13.Use uma chave de torque.Aperte-o para o torque de 40 Nm.
AUTODOC recomenda:
Para evitar lesões, segure a coluna do amortecedor quando apertar os parafusos de fixação.
Passo 41
Remova a proteção do guarda-lamas.
Passo 42
Feche o capô.
Passo 43
Elevar a parte dianteira do carro e fixar em suportes.
Passo 44

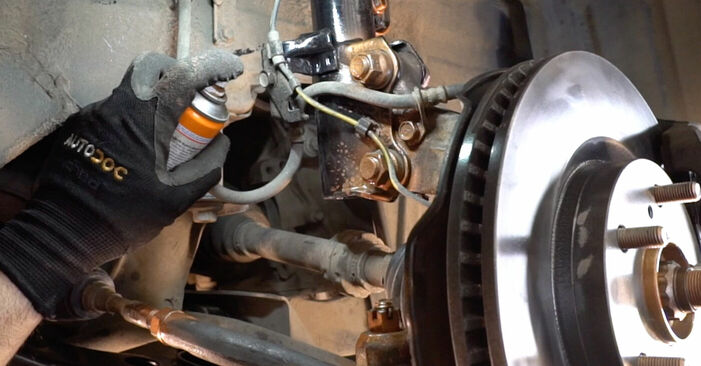

Trate o assento de montagem da coluna de suspensão na manga de eixo.Use uma escova metálica.Use spray WD-40.
Passo 45
Fixe o suporte do amortecedor na manga de eixo.Use um cinzel plano para metal.Use um martelo.
Passo 46
Instale o parafuso de fixação.
Passo 47

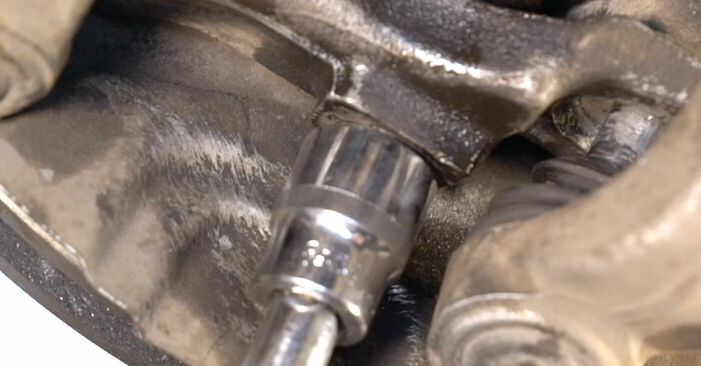

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo.Use uma chave combinada nº 18.Use uma chave soquete nº 18.Use uma chave de torque.Aperte-o para o torque de 80 Nm.
Passo 48
Conecte os fios do sensor ABS.
Passo 49
Instale o fixador traseiro do braço de suspensão.
Passo 50
Aparafuse o fixador traseiro que liga o braço da suspensão ao subchassi.Use uma chave combinada nº 18 (2 peças).
Passo 51
Instale o terminal do estabilizador transversal.
Passo 52
Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora.Use uma chave combinada nº 15.Use uma chave soquete nº 17.Use uma chave de torque.Aperte-o para o torque de 60 Nm.
Passo 53
Trate os fixadores do amortecedor.Use massa de cobre.
Passo 54

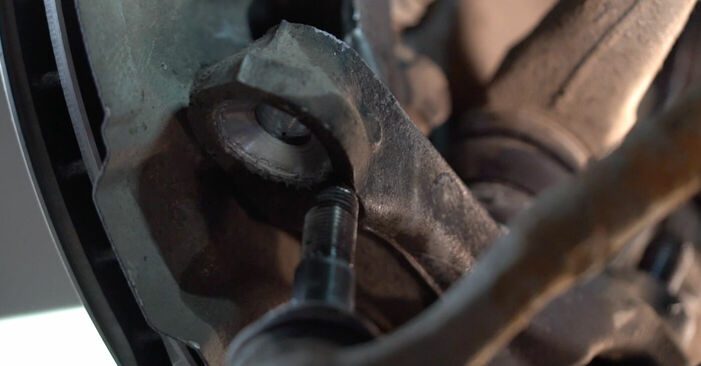

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 55
Aperte a porca de fixação conectada ao terminal de direção à manga de eixo.Use uma chave combinada nº 22.Use Torx T45.Use uma chave de torque.Aperte-o para o torque de 65 Nm.
Passo 56
Eleve a manga de eixo.Use um macaco hidráulico de caixa de transmissão.
Passo 57
Aperte o fixador frontal, conectando o braço de controlo à subestrutura.Use uma chave combinada nº 18.Use uma chave de torque.Aperte-o para o torque de 80 Nm.
Passo 58
Aperte o fixador traseiro do braço da suspensão.Use uma chave combinada nº 18 (2 peças).Use uma chave de torque.Aperte-o para o torque de 85 Nm.
Passo 59
Trate todas as juntas do braço.Use massa de cobre.
Passo 60
Retire o apoio sob a manga de eixo.
AUTODOC recomenda:
Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 61
Trate a superfície onde o disco de travão entra em contacto com o aro da roda.Use massa de cobre.
Passo 62
Limpe a superfície do disco de travão.Utilize um produto de limpeza para travões.
AUTODOC recomenda:
Após aplicar o spray, espere alguns minutos.
Passo 63
Instale a roda.
AUTODOC recomenda:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 64
Aperte os parafusos da roda.Use o soquete de impacto para roda #17.
Passo 65
Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas.Use o soquete de impacto para roda #17.Use uma chave de torque.Aperte-o para o torque de 120 Nm.
Passo 66
Retire os macacos e calços.
