Importante!

Este procedimento de substituição pode ser usado para:
AUDI A4 Avant (8E5, B6) 1.6, AUDI A4 Avant (8E5, B6) 2.0, AUDI A4 Avant (8E5, B6) 1.8 T, AUDI A4 Avant (8E5, B6) 3.0, AUDI A4 Avant (8E5, B6) 1.9 TDI, AUDI A4 Avant (8E5, B6) 2.4, AUDI A4 Avant (8E5, B6) 2.5 TDI quattro, AUDI A4 Avant (8E5, B6) 2.5 TDI, AUDI A4 Avant (8E5, B6) 1.8 T quattro, AUDI A4 Avant (8E5, B6) 3.0 quattro, AUDI A4 Avant (8E5, B6) 1.9 TDI quattro, AUDI A4 Avant (8E5, B6) 2.0 FSI, AUDI A4 Avant (8E5, B6) 1.8 T, AUDI A4 Avant (8E5, B6) 1.8 T quattro, AUDI A4 Avant (8E5, B6) 2.5 TDI, AUDI A4 Avant (8E5, B6) 2.4, AUDI A4 Avant (8E5, B6) 1.8 T, AUDI A4 Avant (8E5, B6) 1.8 T quattro, AUDI A4 Avant (8E5, B6) 1.9 TDI, AUDI A4 Avant (8E5, B6) 1.8 T quattro, AUDI A4 Avant (8E5, B6) 3.0, AUDI A4 Avant (8E5, B6) 3.0 quattro … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir molas de suspensão dianteira no AUDI A4 B6 (8E5) [TUTORIAL AUTODOC]

Como mudar molas de suspensão da parte dianteira em Audi A4 B6 Avant - guia de substituição

Todas as peças que necessita substituir – Molas para A4 Avant (8E5, B6) e outros modelos AUDI

Mola de suspensão

Espaçador para molas helicoidais

        Mola de suspensão para AUDI A4 Avant (8E5, B6) 1.6 Gasolina (102 cv)

        Mola de suspensão para AUDI A4 Avant (8E5, B6) 2.0 Gasolina (130 cv)

        Mola de suspensão para AUDI A4 Avant (8E5, B6) 1.8 T Gasolina (150 cv)

        Mola de suspensão para AUDI A4 Avant (8E5, B6) 3.0 Gasolina (220 cv)

        Mola de suspensão para AUDI A4 Avant (8E5, B6) 1.9 TDI Diesel (130 cv)

        Mola de suspensão para AUDI A4 Avant (8E5, B6) 2.4 Gasolina (170 cv)

        Mola de suspensão para AUDI A4 Avant (8E5, B6) 2.5 TDI quattro Diesel (180 cv)

        Mola de suspensão para AUDI A4 Avant (8E5, B6) 2.5 TDI Diesel (155 cv)

        Mola de suspensão para AUDI A4 Avant (8E5, B6) 1.8 T quattro Gasolina (150 cv)

Substituição: molas de suspensão – Audi A4 B6 Avant. Lista das ferramentas de que irá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa polivalente

                        Massa de cobre

                        Chave Combinada nº 16

                        Chave Combinada nº 18

                        Chave de caixa n.º 16

                        Chave de caixa n.º 18

                        Ponta hexagonal n.º H6

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Chave dinamométrica

                        Martelo

                        Cinzel plano

                        Punção de arrombar

                        Chave De Fenda Plana

                        Pé-de-cabra

                        Compressor hidráulico de molas de suspensão

                        Macaco hidráulico para caixa de transmissão

                        Cobertura para guarda-lamas

                        Calço de roda

Comprar ferramentas

Substituição: molas de suspensão – Audi A4 B6 Avant. Conselho da AUTODOC:

Ambas as molas espirais da suspensão dianteira devem ser substituídas simultaneamente.
O procedimento de substituição é idêntico para as molas espirais esquerda e direita da suspensão dianteira.
Todo o trabalho deve ser feito com o motor parado.

Substituição: molas de suspensão – Audi A4 B6 Avant. Utilize o seguinte procedimento:

Passo 1

Abra o capô.
Passo 2

Retire o vedante da grelha do capô.
Passo 3

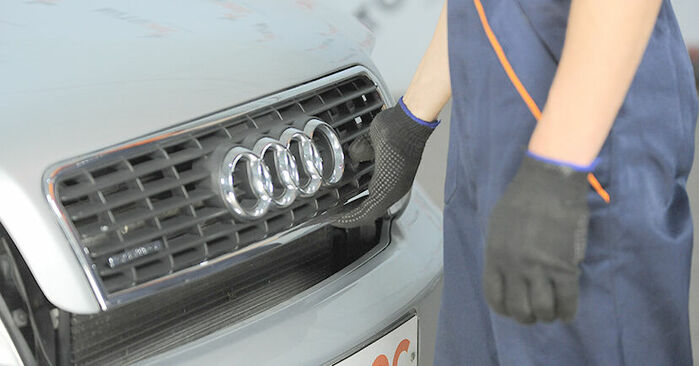

Eleve e retire a grelha do capô.
Passo 4

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 5

Remova a tampa do apoio da coluna de suspensão. Utilize um pé-de-cabra.
Passo 6

Solte o fixador superior do apoio da coluna de suspensão. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 7

Fixe as rodas com os calços.
Passo 8

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 9

Elevar a parte dianteira do carro e fixar em suportes.
Passo 10

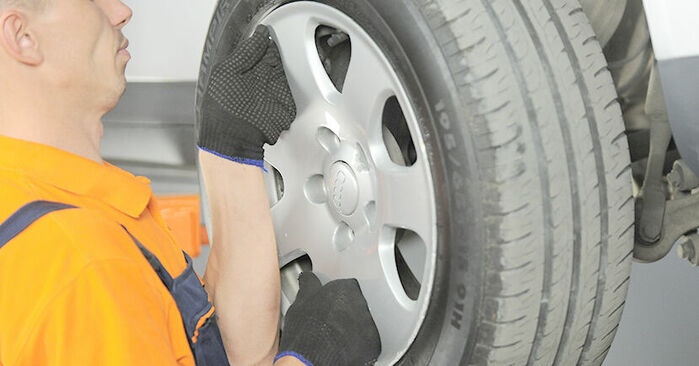

Desaperte os parafusos da roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. Audi A4 B6 Avant
Passo 11

Retire a roda.
Passo 12

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 13

Desaperte os parafusos do braço de suspensão superior (2 peças). Use uma chave combinada nº 18 (2 peças). Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 14

Remova o parafuso de fixação.
Passo 15

Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 16

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 17

Desaparafuse os fixadores que conectam a bieleta da barra estabilizadora. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 18

Remova a barra estabilizadora. Utilize um pé-de-cabra.
Passo 19

Limpe os elementos de fixação da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 20

Desaperte a fixação inferior do suporte do amortecedor. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 21

Remova o parafuso de fixação.
Passo 22

Retire o suporte por baixo do braço.

AUTODOC recomenda:
Substituição: molas de suspensão – Audi A4 B6 Avant. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 23

Solte o elemento fixador que liga a junta esférica do braço de suspensão à manga do eixo. Use um cinzel plano para metal. Use um martelo.
Passo 24

Separe o braço de suspensão superior da manga do eixo (2 peças). Use um saca-pino. Use um martelo.
Passo 25

Solte a parte de baixo do amortecedor. Utilize um pé-de-cabra.
Passo 26

Desapertar a fixação superior de montagem do suporte do amortecedor. Use uma chave soquete nº 16. Use uma chave de catraca.

AUTODOC recomenda:
Audi A4 B6 Avant – Para evitar lesões, segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação.
Passo 27

Remova o suporte de suspensão.
Passo 28

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: molas de suspensão – Audi A4 B6 Avant. Os profissionais recomendam:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 29

Trate a haste da coluna do amortecedor. Use spray WD-40.
Passo 30

Trate todas as juntas do braço. Use spray WD-40.

Passo 31

Desaparafuse os fixadores que ligam os braços de suspensão ao suporte do amortecedor. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 32

Remova o parafuso de fixação.
Passo 33

Remova o braço.
Passo 34

Desaparafuse os fixadores que ligam os braços de suspensão ao suporte do amortecedor. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 35

Remova o braço.
Passo 36

Comprima a mola.
Passo 37

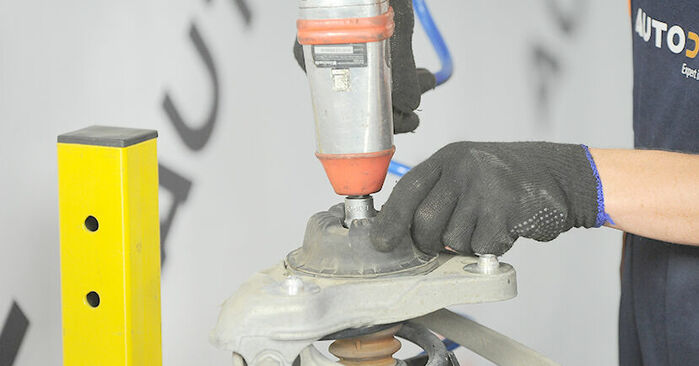

Remova a porca do suporte do pistão. Use HEX n.º H6. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 38

Remova a montagem do suporte superior.
Passo 39

Remova o suporte do amortecedor, a coifa e o batente de encosto do amortecedor.

AUTODOC recomenda:
Substituição: molas de suspensão – Audi A4 B6 Avant. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 40

Solte a mola espiral.
Passo 41

Retire a mola.
Passo 42

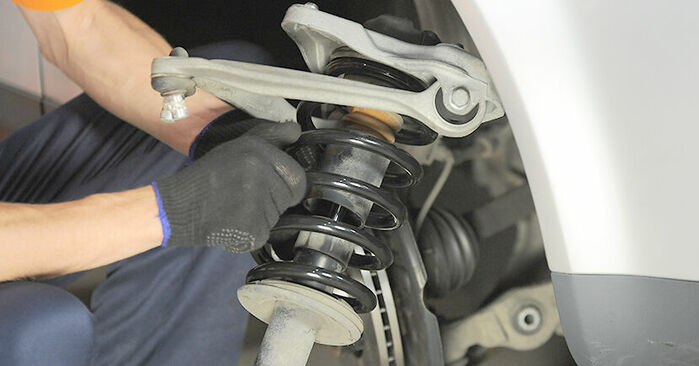

Instale a mola do amortecedor.
Passo 43

Comprima a mola.
Passo 44

Instale o apoio, o fole e o batente no amortecedor.

Passo 45

Instale o suporte superior e o rolamento do suporte.
Passo 46

Aperte a porca do suporte do amortecedor da haste do pistão. Use HEX n.º H6. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 50 Nm.

Substituição: molas de suspensão – Audi A4 B6 Avant. Conselho de especialistas da AUTODOC:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 47

Solte a mola.
Passo 48

Limpe os locais de montagem e a rosca do braço da suspensão. Use uma escova metálica. Use spray WD-40.
Passo 49

Instale os braços de suspensão.

Substituição: molas de suspensão – Audi A4 B6 Avant. Conselho da AUTODOC:
Posicione o braço da suspensão de acordo com os seus furos de montagem.
Passo 50

Instale o parafuso de fixação.

Passo 51

Aparafuse os fixadores que ligam os braços de suspensão ao suporte do amortecedor. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 52

Aperte os fixadores que ligam os braços de suspensão ao suporte do amortecedor. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 50 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 53

Trate a haste da coluna do amortecedor. Use massa de cobre.
Passo 54

Retire a coluna de suspensão montada.
Passo 55

Instale o amortecedor no arco da roda.
Passo 56

Aparafuse a fixação superior de montagem do suporte do amortecedor. Use uma chave soquete nº 16. Use uma chave de catraca. Não o aperte.

AUTODOC recomenda:
Audi A4 B6 Avant – Para evitar lesões, segure o suporte da suspensão enquanto aparafusa os parafusos de fixação.
Passo 57

Limpe os assentos de montagem da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 58

Junte a parte de baixo do amortecedor.
Passo 59

Instale o parafuso de fixação.
Passo 60

Aparafuse o elemento de fixação inferior do amortecedor. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 61

Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 62

Trate todas as juntas do braço. Use um lubrificante multiusos. Use uma chave de fenda plana.
Passo 63

Junte o braço de suspensão superior à manga do eixo (2 peças).
Passo 64

Instale o parafuso de fixação. Utilize um pé-de-cabra.
Passo 65

Aparafuse os fixadores (duas peças) do braço de suspensão superior. Use uma chave combinada nº 18. Use uma chave soquete nº 18.
Passo 66

Instale o terminal do estabilizador transversal.
Passo 67

Aperte o fixador da bieleta da barra estabilizadora.
Passo 68

Eleve o macaco da transmissão hidráulica 10-15 cm.
Passo 69

Aperte os parafusos do braço de suspensão superior (2 peças). Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 45 Nm.
Passo 70

Aperte o fixador que conecta a bieleta da barra estabilizadora à barra estabilizadora. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 40 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 71

Aperte a fixação inferior do amortecedor. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 90 Nm.
Passo 72

Retire o suporte por baixo do braço.

AUTODOC recomenda:
Substituição: molas de suspensão – Audi A4 B6 Avant. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 73

Trate todas as juntas do braço. Trate os fixadores do amortecedor. Use massa de cobre.
Passo 74

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 75

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: molas de suspensão – Audi A4 B6 Avant. Depois de aplicar o spray, espere alguns minutos.
Passo 76

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Audi A4 B6 Avant
Passo 77

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 78

Abaixar o automóvel.
Passo 79

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 75 Nm.
Passo 80

Trate os fixadores do apoio da coluna de suspensão. Use massa de cobre.
Passo 81

Instale a tampa do apoio da coluna de suspensão.
Passo 82

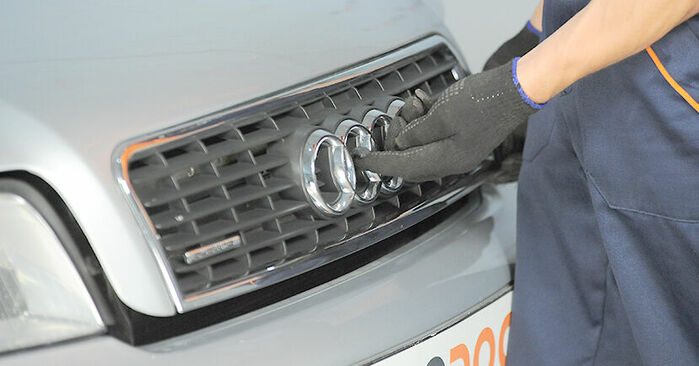

Instale e fixe a grelha do capô.
Passo 83

Instale o vedante da grelha do capô.
Passo 84

Apertar os parafusos da roda usando um padrão cruzado. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 85

Retire os macacos e calços.
Passo 86

Remova a proteção do guarda-lamas.
Passo 87

Feche o capô.
