Como mudar molas de suspensão da parte dianteira em Audi A4 B8 - guia de substituição
downloads:
0
Visualizações:
13
0
Utilizadores escolheram - 0
Importante!
Este procedimento de substituição pode ser usado para:
AUDI A4 Sedan (8K2, B8) 2.0 TFSI quattro,
AUDI A4 Sedan (8K2, B8) 1.8 TFSI,
AUDI A4 Sedan (8K2, B8) 1.8 TFSI quattro,
AUDI A4 Sedan (8K2, B8) 1.8 TFSI,
AUDI A4 Sedan (8K2, B8) 1.8 TFSI,
AUDI A4 Sedan (8K2, B8) 2.0 TFSI,
AUDI A4 Sedan (8K2, B8) 2.0 TFSI,
AUDI A4 Sedan (8K2, B8) 2.0 TFSI quattro,
AUDI A4 Sedan (8K2, B8) 1.8 TFSI quattro,
AUDI A4 Sedan (8K2, B8) 2.0 TFSI flexible fuel quattro,
AUDI A4 Sedan (8K2, B8) 2.0 TFSI quattro,
AUDI A4 Sedan (8K2, B8) 2.0 TFSI
…
Ver mais
Os passos podem variar ligeiramente dependendo do design do automóvel.
Como substituir molas de suspensão dianteira no Audi A4 B8 Sedan [TUTORIAL AUTODOC]
Todas as peças que necessita substituir – Molas para A4 Sedan (8K2, B8) e outros modelos AUDI
Substituição: molas de suspensão – Audi A4 B8. AUTODOC recomenda:
Ambas as molas espirais da suspensão dianteira devem ser substituídas simultaneamente.
O procedimento de substituição é idêntico para as molas espirais esquerda e direita da suspensão dianteira.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Audi A4 B8 – devem ser efetuados com o motor desligado.
Efetuar a substituição, na seguinte ordem:
Passo 1
Abra o capô.
Passo 2
Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3
Remova os grampos da grelha da estrutura de plástico.
Passo 4
Eleve e retire a grelha do capô.
Passo 5
Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 6
Solte o fixador superior do apoio da coluna de suspensão. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 7
Fixe as rodas com os calços.
Passo 8

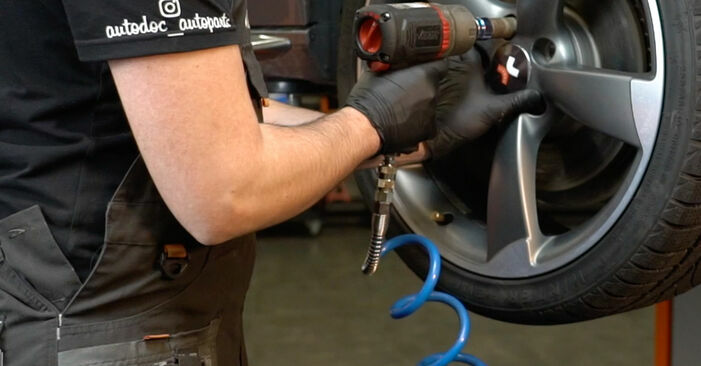

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 9
Elevar a parte dianteira do carro e fixar em suportes.
Passo 10
Desaperte os parafusos da roda.
Substituição: molas de suspensão – Audi A4 B8. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 11
Retire a roda.
Passo 12
Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 13
Desaperte os parafusos do braço de suspensão superior (2 peças). Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 14
Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 15
Desaperte a porca de fixação que liga a bieleta da barra estabilizadora à forquilha garfo do amortecedor. Use uma chave combinada nº 16.
Passo 16
Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 17
Desaparafuse os fixadores que conectam a bieleta da barra estabilizadora. Use uma chave combinada nº 16 (2 peças).
Passo 18
Remova a barra estabilizadora.
Passo 19
Limpe os elementos de fixação da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 20
Desaperte o parafuso de fixação que liga o amortecedor à forquilha garfo do amortecedor. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 21
Remova o parafuso de fixação.
Passo 22
Limpe a fixação do cubo da roda. Use uma escova metálica. Use spray WD-40.
Passo 23
Desaperte a porca do eixo do cubo da roda. Use HEX n.º H18 Use uma chave de tarraxa.
Passo 24
Desaperte o parafuso de fixação que liga ao braço de suspensão ao braço inferior. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 25
Desconecte os fios do sensor ABS. Utilize um pé-de-cabra.
Passo 26
Limpe o conetor do sensor ABS. Utilize a escova de limpeza de nylon. Use spray WD-40.
Passo 27
Separe o conetor do sensor ABS.
Passo 28
Remova o parafuso de fixação. Use um saca-pino. Use um martelo.

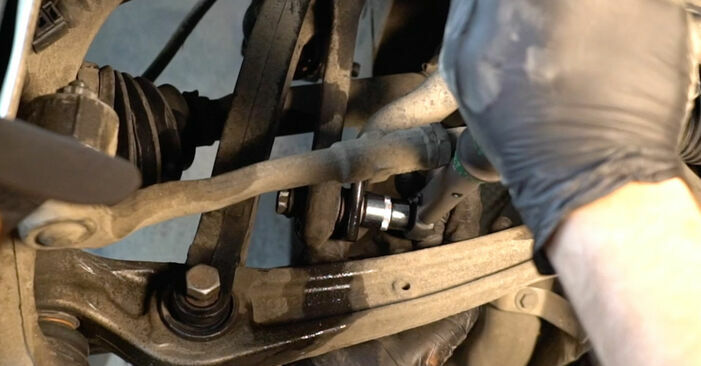

Passo 29
Separe o braço de suspensão superior da manga do eixo. Utilize um pé-de-cabra.
Passo 30
Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 31
Desconecte a mangueira de travão. Utilize um pé-de-cabra.
Passo 32
Limpe os elementos de fixação da pinça de travão. Use uma escova metálica. Use spray WD-40.
Passo 33
Desaparafuse a fixação de pinça de travão. Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 34
Afaste as pastilhas de travão. Utilize um pé-de-cabra.
Passo 35
Solte a mola de retenção da pinça de travão. Utilize um pé-de-cabra. Use uma chave de fenda plana.
Passo 36
Retire a pinça de travão.

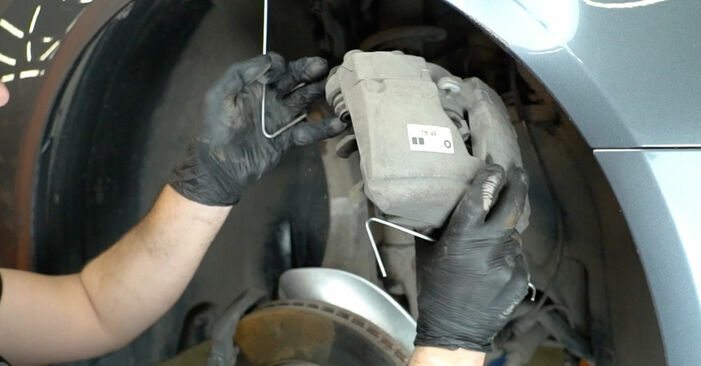

Substituição: molas de suspensão – Audi A4 B8. Os especialistas da AUTODOC recomendam:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 37
Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 38
Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave combinada nº 21.
Passo 39
Desconecte o terminal de direção da manga de eixo.
Passo 40
Remova o parafuso de fixação.
Passo 41
Solte o elemento fixador que liga o amortecedor ao braço de suspensão.
Passo 42
Desapertar a fixação superior de montagem do suporte do amortecedor.
AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação. Audi A4 B8
Passo 43

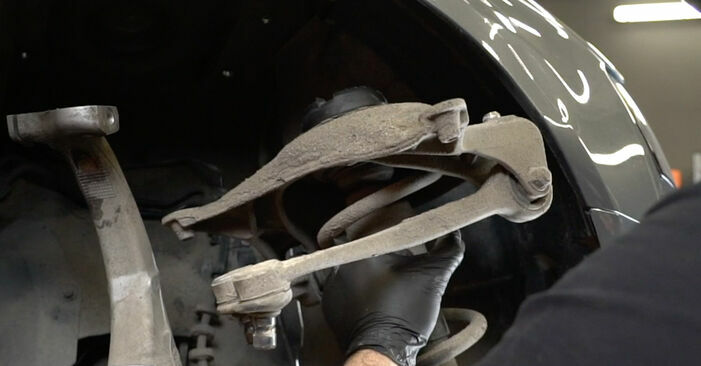

Remova o suporte de suspensão.
Passo 44
Segure o suporte de suspensão montado com os braços de controlo num torno.
Passo 45
Limpe os elementos de fixação da coluna do amortecedor. Utilize a escova de limpeza de nylon. Use spray WD-40.
Passo 46
Solte o fixador que conecta o amortecedor à forquilha garfo do amortecedor. Use uma chave especial para remover o amortecedor. Use uma chave de catraca.
Passo 47
Desconecte a forquilha garfo do amortecedor do amortecedor.
Passo 48

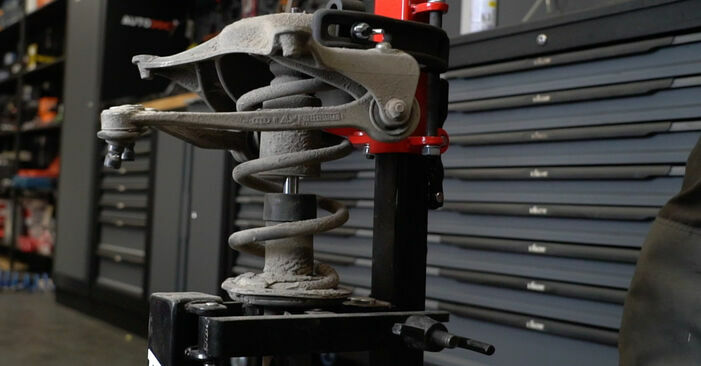

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.
Substituição: molas de suspensão – Audi A4 B8. Os profissionais recomendam:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 49
Comprima a mola.
Passo 50

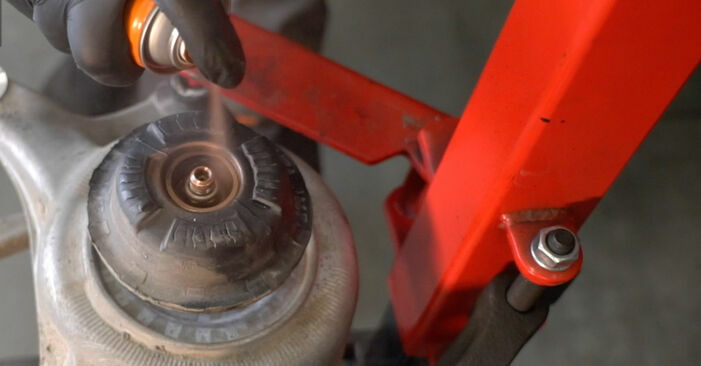

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 51
Remova a porca do suporte do pistão. Use uma chave soquete nº 18. Use HEX n.º H6 Use uma chave de catraca.
Passo 52
Solte a mola espiral.
Passo 53
Remova a montagem do suporte superior.
Passo 54
Retire a mola.
Passo 55
Remova a tampa protetora contra poeira do amortecedor e o para-choques.
AUTODOC recomenda:
Substituição: molas de suspensão – Audi A4 B8. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 56
Instale a coifa e o batente de encosto no amortecedor.
Passo 57
Instale a mola do amortecedor.
Passo 58
Instale o suporte superior e o rolamento do suporte.
Passo 59
Comprima a mola.
Passo 60
Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave soquete nº 18. Use HEX n.º H6. Use uma chave de torque. Aperte-o para o torque de 50 Nm.
Substituição: molas de suspensão – Audi A4 B8. Conselho:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 61
Trate a haste da coluna do amortecedor. Use massa de cobre.
Passo 62
Solte a mola.
Passo 63
Retire a coluna de suspensão montada.
Passo 64
Limpe os assentos de montagem da forquilha garfo do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 65
Conecte a forquilha garfo do amortecedor ao amortecedor.
Passo 66
Trate dos assentos de montagem do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 67
Solte o torno e retire o suporte de suspensão montado com os braços de controlo.
Passo 68
Instale o amortecedor no arco da roda.
Passo 69
Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.
Substituição: molas de suspensão – Audi A4 B8. Conselho de especialistas da AUTODOC:
Para evitar lesões, segure a coluna do amortecedor quando apertar os parafusos de fixação.
Passo 70
Limpe os assentos de montagem do terminal da direção. Use uma escova metálica. Use spray WD-40.
Passo 71
Conecte a extremidade do terminal de direção à manga de eixo.
Passo 72
Limpe os locais de montagem e a rosca do braço da suspensão. Use uma escova metálica. Use spray WD-40.
Passo 73
Instale o parafuso de fixação.
Passo 74
Aparafuse os fixadores, que ligam o garfo da suspensão ao braço inferior de controlo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 75
Retire o apoio sob a manga de eixo.
AUTODOC recomenda:
Substituição: molas de suspensão – Audi A4 B8. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 76
Junte o braço de suspensão superior à manga do eixo.
Passo 77
Instale o parafuso de fixação.
Passo 78
Aparafusar os fixadores (2 peças) do braço superior de controlo. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 79
Aparafuse a porca de fixação que liga o terminal de direção à manga do eixo. Use uma chave combinada nº 21.
Passo 80
Fixe a mangueira do travão.
Passo 81
Conecte os fios do sensor ABS.
Passo 82
Junte o conetor do sensor ABS.
Passo 83
Instale a pinça do travão e fixe-o. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 30 Nm.
Passo 84
Instale a mola de retenção da pinça do travão.
Passo 85
Instale o parafuso de fixação.
Passo 86
Aparafuse os fixadores, que ligam o suporte da suspensão ao garfo do suporte da suspensão. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 87
Limpe os assentos de montagem do tirante da barra estabilizadora. Use uma escova metálica. Use spray WD-40.
Passo 88
Instale o terminal do estabilizador transversal.
Passo 89
Aperte o fixador da bieleta da barra estabilizadora. Use uma chave combinada nº 16 (2 peças).
Passo 90
Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 91
Aperte o elemento de fixação que liga a bieleta da barra estabilizadora à forquilha garfo do amortecedor. Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 40 Nm.+90°
AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 92
Aperte o fixador que conecta a bieleta da barra estabilizadora à barra estabilizadora. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 40 Nm.+90°
AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 93
Aperte o parafuso de fixação que conecta a forquilha garfo do amortecedor ao braço de suspensão inferior. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 90 Nm.+90°
AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 94
Aperte o parafuso de fixação que liga o amortecedor à forquilha garfo do amortecedor. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 40 Nm.+180°
AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 95
Retire o suporte por baixo do braço.
Substituição: molas de suspensão – Audi A4 B8. Os especialistas da AUTODOC recomendam:
Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 96
Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 100 Nm.
Passo 97
Aperte os parafusos do braço de suspensão superior (2 peças). Use uma chave combinada nº 16. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 40 Nm.
Passo 98
Aperte o cubo. Use HEX n.º H18 Use uma chave de torque. Aperte-o para o torque de 200 Nm.
Passo 99
Trate os fixadores do amortecedor. Trate todas as juntas do braço. Use massa de cobre.
Passo 100
Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 101
Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.
AUTODOC recomenda:
Substituição: molas de suspensão – Audi A4 B8. Depois de aplicar o spray, espere alguns minutos.
Passo 102
Instale a roda.
Substituição: molas de suspensão – Audi A4 B8. Conselho da AUTODOC:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 103
Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 104

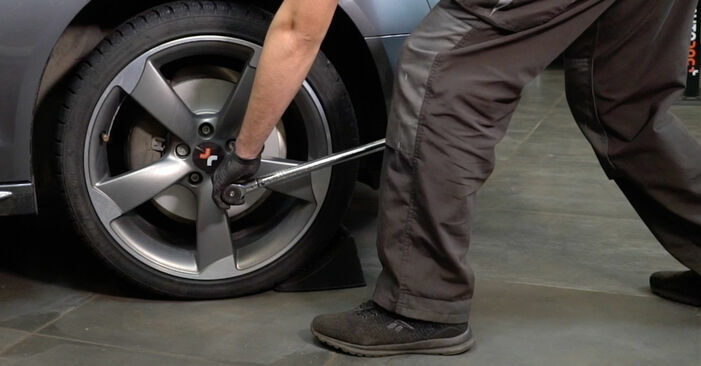

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 105
Retire os macacos e calços.
Passo 106
Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 40 Nm.+90°
AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 107
Trate os fixadores do apoio da coluna de suspensão. Use massa de cobre.
Passo 108
Instale e fixe a grelha do capô.
Passo 109
Instale os fixadores da carenagem da grelha de plástico do limpa para-brisas.
Passo 110
Remova a proteção do guarda-lamas.
Passo 111
Feche o capô.
Considera que este manual seja útil?
Por favor, classifique este manual numa escala de 1 a 5. Se tiver alguma questão, não hesite em perguntar-nos.
Utilizadores escolheram - 0
À procura dos pneus certos?
Descubra que dimensões de pneus e rodas são compatíveis com o modelo AUDI A4 B8 Sedan (8K2).
Permite acompanhar as despesas, registo auto e prazos de substituição, e guardar materiais, notas e documentos favoritos
Instale a app do AUTODOC CLUB!
O seu gestor pessoal de despesas auto, dicas de manutenção, avisos sobre as próximas marcações e intervalos de revisão, instruções para realizar as reparações por si mesmo - tudo isso no seu telefone.
Scanear
Para descarregar a app:
- scaneie o código QR
- descarregar da App Store
- descarregar da Google Play
Dicas e truques para o seu AUDI A4 Sedan (8K2, B8)
Ver mais
Como pintar um carro com spray | Dicas da AUTODOC
Como verificar o óleo do teu carro e porquê | Dicas da AUTODOC
O que deves verificar ao comprar um carro usado | Dicas da AUTODOC
As 5 melhores dicas para prevenir o enferrujamento do carro | Dicas da AUTODOC
As peças para automóveis substituídas com mais frequência no AUDI A4
