Como substituir o braço inferior da suspensão independente dianteira em BMW E39
Passos:33
downloads:7
Disclaimer (Isenção de responsabilidade)
Importante!
Este procedimento de substituição pode ser usado para:
BMW 5 Sedan (E39) 520 i, BMW 5 Touring (E39) 520 i
Os passos podem variar ligeiramente dependendo do design do automóvel.
BMW 5 Sedan (E39) 520 i, BMW 5 Touring (E39) 520 i
Os passos podem variar ligeiramente dependendo do design do automóvel.
Ferramentas necess.:
Ferramentas necess.:
Escova de Arame
Spray WD-40
Produto de limpeza para travões
Massa de cobre
Chave Combinada nº 18
Chave de caixa n.º 16
Chave de caixa n.º 18
Chave de caixa n.º 22
Soquete de impacto para roda nº 17
Chave de catraca
Chave dinamométrica
Extrator de articulação esférica
Macaco hidráulico para caixa de transmissão
Calço de roda
AUTODOC recomenda:
- O procedimento de substituição é idêntico para os braços de suspensão inferiores esquerdo e direito.
- Todo o trabalho deve ser feito com o motor parado.
Efetuar a substituição, na seguinte ordem:
Passo 1Fixe as rodas com os calços.
Passo 2Solte os parafusos de montagem das rodas.Use o soquete de impacto para roda #17.
Passo 3Elevar a parte dianteira do carro e fixar em suportes.
Passo 4Desaperte os parafusos da roda.AUTODOC recomenda:Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5Retire a roda.
Passo 6Remova a cobertura do braço de suspensão.
Passo 7Limpe todas as juntas do braço.Use uma escova metálica.Use spray WD-40.
Passo 8Desaperte a fixação da articulação esférica da manga de eixo.Use uma chave soquete nº 22.Use uma chave de catraca.
Passo 9Desligue a articulação esférica da manga de eixo.Use um extrator de articulação esférica.
Passo 10Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo.Use uma chave combinada nº 18.Use uma chave soquete nº 16.Use uma chave de catraca.
Passo 11Desaperte o braço de fixação dianteiro.Use uma chave combinada nº 18.Use uma chave soquete nº 18.Use uma chave de catraca.
Passo 12Remova o fixador frontal do braço de controlo.

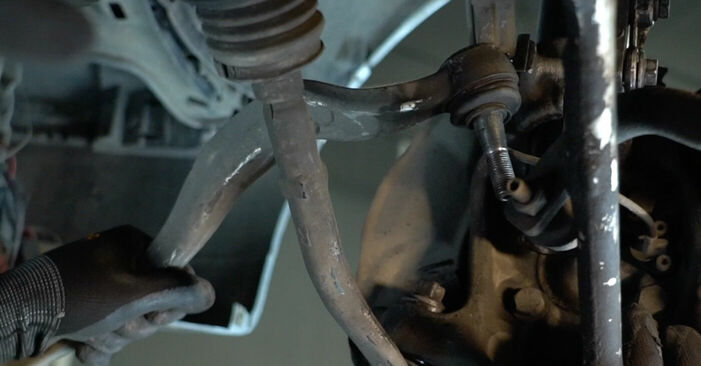

Passo 13Remova o braço.
Passo 14Limpe os locais de montagem e a rosca do braço da suspensão.Use uma escova metálica.Use spray WD-40.
Passo 15Instale um novo braço.AUTODOC recomenda:Durante o processo de instalação, use apenas os novos parafusos e porcas.Não danifique a tampa da articulação esférica.
Passo 16Conecte a articulação esférica à manga de eixo

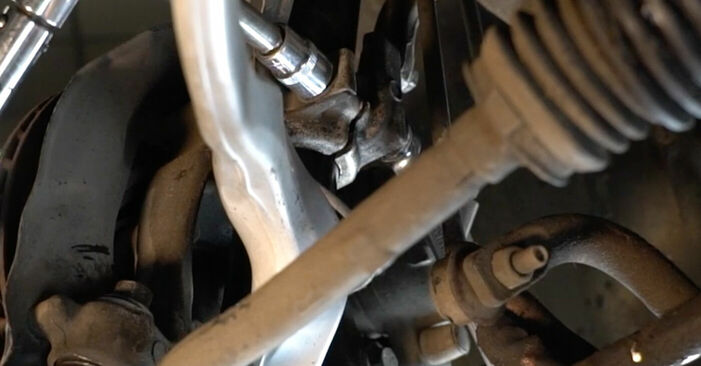

Passo 17Aparafuse os fixadores da rótula de suspensão.Use uma chave soquete nº 22.Use uma chave de catraca.
Passo 18Limpe os locais de montagem e a rosca do braço da suspensão.Use uma escova metálica.Use spray WD-40.
Passo 19Instale o fixador dianteiro do braço.
Passo 20Aperte o braço de fixação dianteiro.Use uma chave combinada nº 18.Use uma chave soquete nº 18.Use uma chave de catraca.
Passo 21Apoie o braço.Use um macaco hidráulico de caixa de transmissão.
Passo 22Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo.Use uma chave combinada nº 18.Use uma chave soquete nº 16.Use uma chave de torque.Aperte-o para o torque de 75 Nm.
Passo 23Aperte o fixador frontal, conectando o braço de controlo à subestrutura.Use uma chave combinada nº 18.Use uma chave soquete nº 18.Use uma chave de torque.Aperte-o para o torque de 80 Nm.
Passo 24Aperte os fixadores da rótula de suspensão.Use uma chave soquete nº 22.Use uma chave de torque.Aperte-o para o torque de 85 Nm.
Passo 25Retire o suporte por baixo do braço.AUTODOC recomenda:Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 26Instale a cobertura do braço de suspensão.

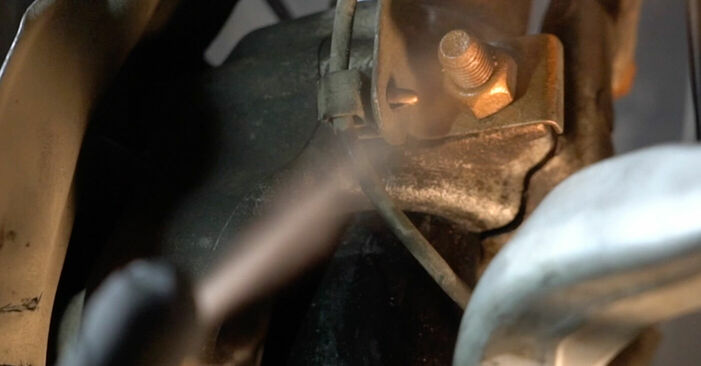

Passo 27Trate todas as juntas do braço.Trate os fixadores do amortecedor.Use massa de cobre.
Passo 28Trate a superfície onde o disco de travão entra em contacto com o aro da roda.Use massa de cobre.
Passo 29Limpe a superfície do disco de travão.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.
Passo 30Instale a roda.AUTODOC recomenda:Para evitar lesões, segure a roda quando apertar os parafusos de fixação.

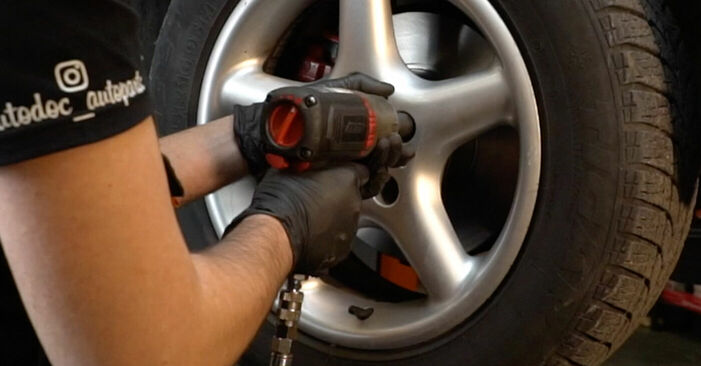

Passo 31Aperte os parafusos da roda.Use o soquete de impacto para roda #17.
Passo 32Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas.Use o soquete de impacto para roda #17.Use uma chave de torque.Aperte-o para o torque de 120 Nm.
Passo 33Retire os macacos e calços.
