Como substituir o braço inferior da suspensão independente traseira em Ford Focus 2 DA
Passos:31
downloads:2
Disclaimer (Isenção de responsabilidade)
Importante!
Este procedimento de substituição pode ser usado para:
FORD Focus II Hatchback (DA_, HCP, DP) 1.4, FORD Focus II Carrinha (DA_, FFS, DS) 1.4, FORD Focus II Sedan (DB_, FCH, DH) 1.4
Os passos podem variar ligeiramente dependendo do design do automóvel.
FORD Focus II Hatchback (DA_, HCP, DP) 1.4, FORD Focus II Carrinha (DA_, FFS, DS) 1.4, FORD Focus II Sedan (DB_, FCH, DH) 1.4
Os passos podem variar ligeiramente dependendo do design do automóvel.
Ferramentas necess.:
Ferramentas necess.:
Escova de Arame
Spray WD-40
Massa de cobre
Chave de caixa n.º 15
Chave de caixa n.º 16
Chave de caixa n.º 18
Chave Combinada nº 13
Chave Combinada nº 15
Chave Combinada nº 19
Chave de catraca
Chave dinamométrica
Soquete de impacto para roda nº 19
Cinzel plano
Martelo
Vira-macho
Pé-de-cabra
Macaco hidráulico para caixa de transmissão
Calço de roda
AUTODOC recomenda:
- O procedimento de substituição é idêntico para os braços de suspensão inferiores esquerdo e direito.
- Todo o trabalho deve ser feito com o motor parado.
Efetuar a substituição, na seguinte ordem:
Passo 1Fixe as rodas com os calços.

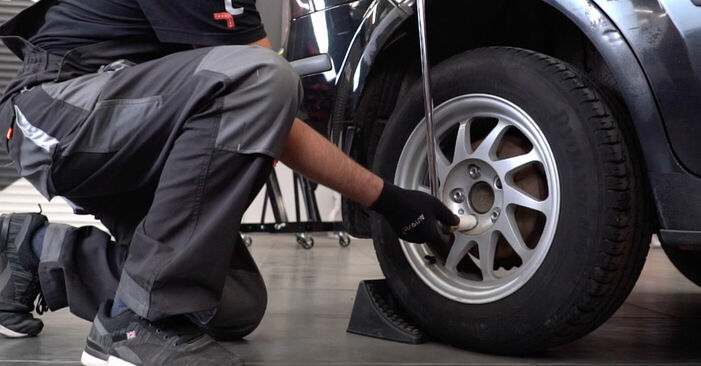

Passo 2Solte os parafusos de montagem das rodas.Use o soquete de impacto para roda #19.
Passo 3Elevar a parte traseira do carro e fixar em suportes.
Passo 4Desaperte os parafusos da roda.AUTODOC recomenda:Para evitar uma lesão, segure a roda ao desapertar os parafusos.Passo 5Retire a roda.
Passo 6Apoie o braço.Use um macaco hidráulico de caixa de transmissão.
Passo 7Limpe os elementos de fixação do amortecedor.Use uma escova metálica.Use spray WD-40.
Passo 8Desaperte a fixação inferior do amortecedor.Use uma chave soquete nº 16.Use uma chave de catraca.AUTODOC recomenda:Para evitar ferimentos, segure o amortecedor ao desapertar os parafusos de fixação.
Passo 9Limpe os fixadores que conectam o braço de controlo à longarina.Limpe os elementos de fixação de conexão do estabilizador.Use uma escova metálica.Use spray WD-40.
Passo 10Desaperte os parafusos de fixação da barra estabilizadora.Use uma chave combinada nº 15.Use uma chave soquete nº 15.Use uma chave de catraca.

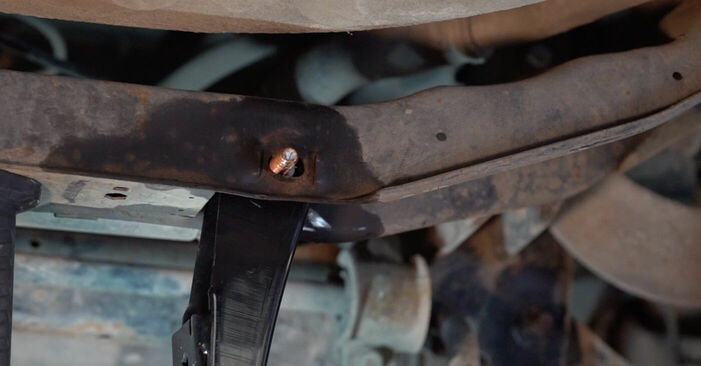

Passo 11Faça uma marca na travessa e no parafuso de ajuste da cambagem positiva.Use um cinzel plano para metal.Use um martelo.
Passo 12Desaparafuse a fixação do braço da barra.Use uma chave soquete nº 18.Use uma chave combinada nº 19.Use uma chave de tarraxa.

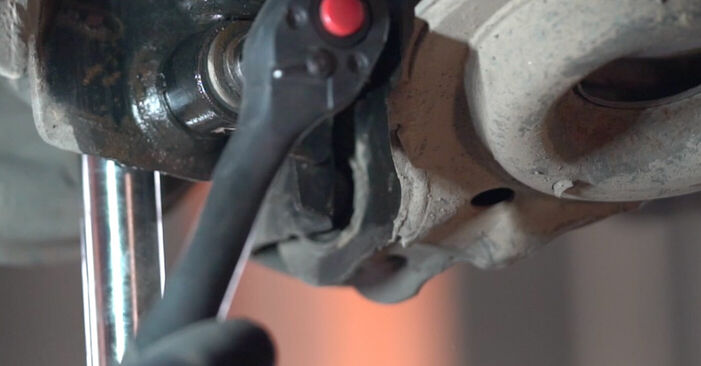

Passo 13Desaparafuse o fixador que conecta o braço de controlo à manga traseira.Use uma chave soquete nº 18.Use uma chave de catraca.Remova o parafuso de fixação.
Passo 14Remova o suporte por baixo do braço traseiro.AUTODOC recomenda:Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 15Retirar a mola.Utilize um pé-de-cabra.
Passo 16Remova a fixação do braço inferior.Remova o parafuso de fixação.

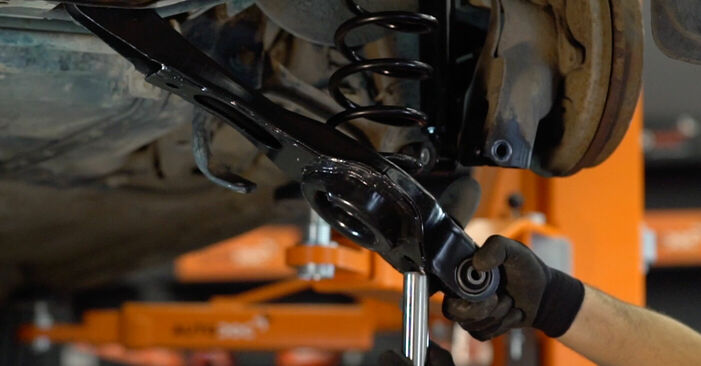

Passo 17Instale um novo braço de suspensão.Instale os fixadores do braço de controlo.
Passo 18Instale a mola.
Passo 19Apoie o braço.Use um macaco hidráulico de caixa de transmissão.
Passo 20Aparafuse os fixadores que conectam o braço de controlo à manga traseira.Use uma chave soquete nº 18.Use uma chave de catraca.
Passo 21Aperte a fixação do braço na barra.Use uma chave soquete nº 18.Use uma chave combinada nº 19.Use uma chave de torque.Aperte-o para o torque de 90 Nm.
Passo 22Aperte os fixadores que conectam o braço de controlo à manga traseira.Use uma chave soquete nº 18.Use uma chave de torque.Aperte-o para o torque de 115 Nm.
Passo 23Instale o terminal do estabilizador transversal.
Passo 24Aperte o fixador da bieleta da barra estabilizadora.Use uma chave combinada nº 15.Use uma chave soquete nº 15.Use uma chave de torque.Aperte-o para o torque de 25 Nm.
Passo 25Aperte a fixação inferior do amortecedor.Use uma chave soquete nº 16.Use uma chave de torque.Aperte-o para o torque de 90 Nm.
Passo 26Remova o suporte por baixo do braço traseiro.
Passo 27Limpe o local de montagem do aro do pneu.Use uma escova metálica.Trate a superfície de contacto.Use massa de cobre.
Passo 28Instale a roda.AUTODOC recomenda:Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 29Aperte os parafusos da roda.Use o soquete de impacto para roda #19.
Passo 30Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas.Use uma chave de torque.Aperte-o para o torque de 110 Nm.
Passo 31Retire os macacos e calços.
