Como substituir o braço superior da suspensão independente traseira em BMW E60
Passos:36
downloads:0
Disclaimer (Isenção de responsabilidade)
Importante!
Este procedimento de substituição pode ser usado para:
BMW 5 Sedan (E60) 525 d, BMW 5 Touring (E61) 525 d
Os passos podem variar ligeiramente dependendo do design do automóvel.
BMW 5 Sedan (E60) 525 d, BMW 5 Touring (E61) 525 d
Os passos podem variar ligeiramente dependendo do design do automóvel.
Ferramentas necess.:
Ferramentas necess.:
Escova de Arame
Spray WD-40
Produto de limpeza para travões
Massa de cobre
Chave Combinada nº 18
Chave Combinada nº 21
Chave de caixa n.º 18
Chave de caixa n.º 21
Ponta de Torx T40
Soquete de impacto para roda nº 17
Chave de catraca
Chave dinamométrica
Vira-macho
Pé-de-cabra
Calço de roda
AUTODOC recomenda:
- O procedimento de substituição é idêntico para os braços de controlo superior direito e esquerdo.
- Todo o trabalho deve ser feito com o motor parado.
Efetuar a substituição, na seguinte ordem:

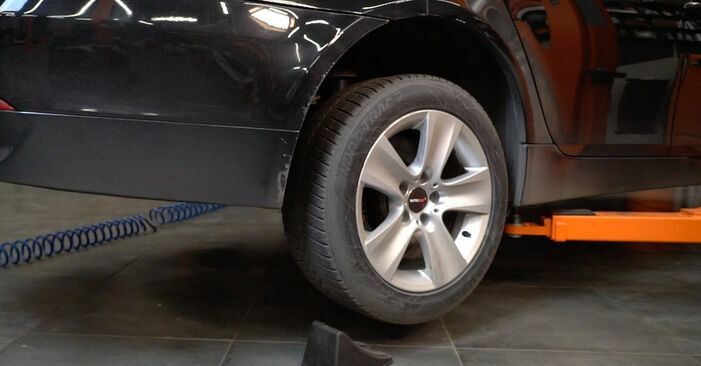

Passo 1Fixe as rodas com os calços.

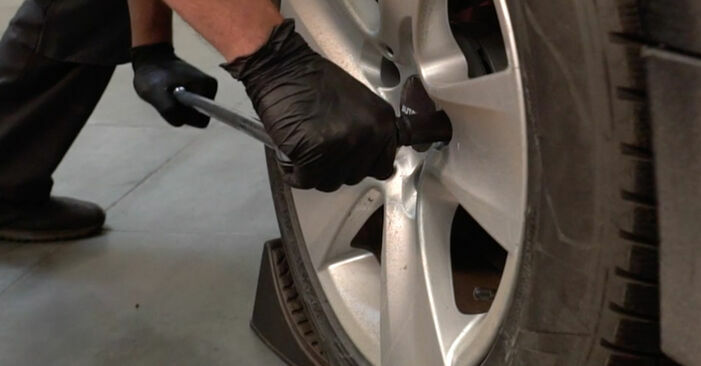

Passo 2Solte os parafusos de montagem das rodas.Use o soquete de impacto para roda #17.
Passo 3Elevar a parte traseira do carro e fixar em suportes.
Passo 4Desaperte os parafusos da roda.AUTODOC recomenda:Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5Retire a roda.
Passo 6Desconecte o sensor de desgaste das pastilhas do travão.Por favor tenha em atenção!Alguns carros não estão equipados com sensor de desgaste da pastilha de travão.
Passo 7Limpe os fixadores do suporte da pinça de travão.Use uma escova metálica.Use spray WD-40.

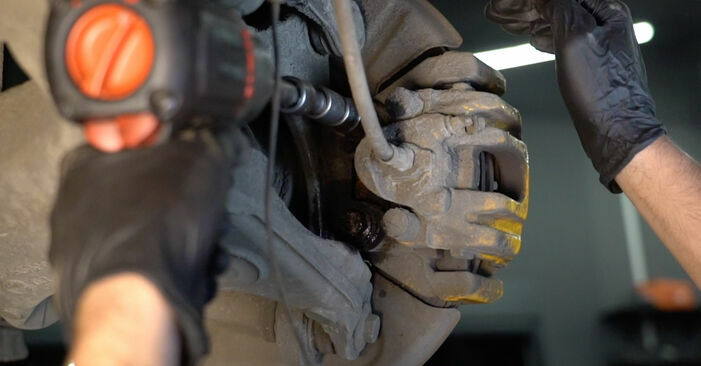

Passo 8Desaperte a fixação da braçadeira da pinça.Use uma chave soquete nº 18.Use uma chave de tarraxa.
Passo 9Retire a pinça de travão em conjunto com o seu suporte.AUTODOC recomenda:Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.

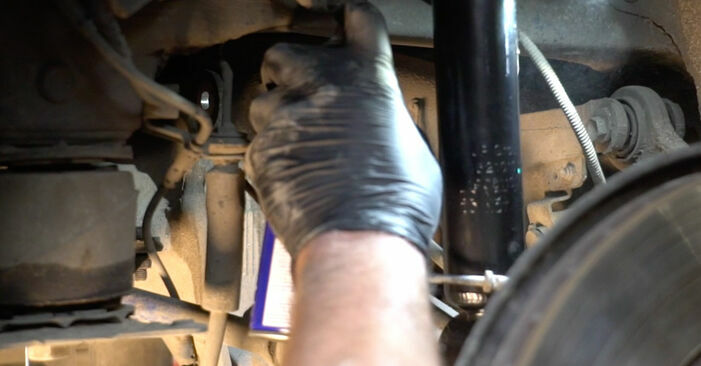

Passo 10Limpe os elementos de fixação que conectam o braço de controlo à subestrutura.Use uma escova metálica.Use spray WD-40.
Passo 11Desaperte a fixação do braço da estrutura de suporteUse uma chave combinada nº 18 (2 peças).
Passo 12Desconecte os fios do sensor ABS.Utilize um pé-de-cabra.
Passo 13Limpe todas as juntas do braço.Use uma escova metálica.Use spray WD-40.
Passo 14Desenrosque o elemento que fixa o braço de suspensão à manga do eixo traseiro.Use uma chave combinada nº 21.Use Torx T40.Use uma chave de catraca.

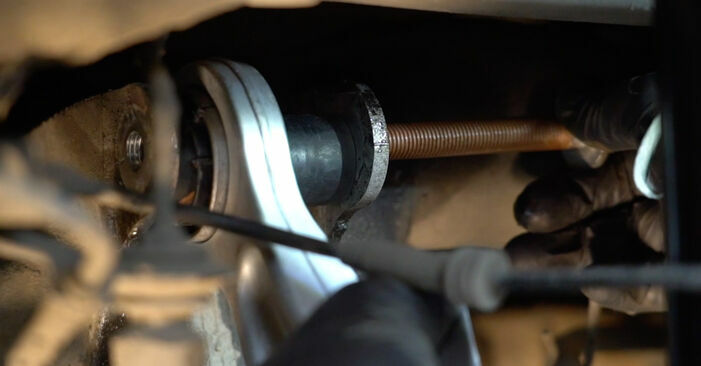

Passo 15Remova o parafuso de fixação.
Passo 16Remova o braço superior traseiro.
Passo 17Limpe os locais de montagem e a rosca do braço da suspensão.Use uma escova metálica.Use spray WD-40.
Passo 18Instale o braço superior traseiro.AUTODOC recomenda:Durante o processo de instalação, use apenas os novos parafusos e porcas.Não danifique a tampa da articulação esférica.
Passo 19Instale o parafuso de fixação.
Passo 20Aparafuse o elemento fixador, que liga o braço de suspensão à manga de eixo traseira.Use uma chave soquete nº 21.Use uma chave de catraca.
Passo 21Apoie a ponta de eixo.Use um macaco hidráulico de caixa de transmissão.
Passo 22Aperte o elemento que fixa o braço de suspensão à manga do eixo traseiro.Use uma chave soquete nº 21.Use uma chave de torque.Aperte-o para o torque de 72 Nm.
Passo 23Aperte a fixação do braço à estrutura de suporteUse uma chave combinada nº 18.Use uma chave soquete nº 18.Use uma chave de torque.Aperte-o para o torque de 80 Nm.
Passo 24Remova o suporte sob a ponta de eixo.AUTODOC recomenda:Baixe o macaco hidráulico para caixa de transmissão suavemente, sem abanões, para evitar danificar os conjuntos e mecanismos.
Passo 25Conecte os fios do sensor ABS.
Passo 26Instale a pinça de travão em conjunto com o seu suporte.
Passo 27Aperte a braçadeira da pinça do travão.Use uma chave soquete nº 18.Use uma chave de torque.Aperte-o para o torque de 75 Nm.
Passo 28Ligue o sensor de desgaste das pastilhas do travão.
Passo 29Trate todas as juntas do braço.Use massa de cobre.
Passo 30Limpe o local de montagem do aro do pneu.Use uma escova metálica.
Passo 31Trate a superfície onde o disco de travão entra em contacto com o aro da roda.Use massa de cobre.
Passo 32Limpe a superfície do disco de travão.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.
Passo 33Instale a roda.AUTODOC recomenda:Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 34Aperte os parafusos da roda.Use o soquete de impacto para roda #17.
Passo 35Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas.Use o soquete de impacto para roda #17.Use uma chave de torque.Aperte-o para o torque de 120 Nm.
Passo 36Retire os macacos e calços.
