Como substituir o rolamento do cubo dianteiro em BMW E46
Passos:45
downloads:3
Disclaimer (Isenção de responsabilidade)
Importante!
Este procedimento de substituição pode ser usado para:
BMW 3 Compact (E36) 316 i, BMW 3 Sedan (E46) 318 i, BMW Z3 Roadster (E36) 1.9 i, BMW 3 Coupe (E46) 318 Ci, BMW 3 Touring (E46) 318 i
Os passos podem variar ligeiramente dependendo do design do automóvel.
BMW 3 Compact (E36) 316 i, BMW 3 Sedan (E46) 318 i, BMW Z3 Roadster (E36) 1.9 i, BMW 3 Coupe (E46) 318 Ci, BMW 3 Touring (E46) 318 i
Os passos podem variar ligeiramente dependendo do design do automóvel.
Ferramentas necess.:
Ferramentas necess.:
Escova de Arame
Spray WD-40
Produto de limpeza para travões
Massa de cobre
Chave de caixa n.º 16
Chave de caixa n.º 46
ponta hexagonal n.º H6
ponta hexagonal n.º H7
Soquete de impacto para roda nº 17
Chave de catraca
Chave dinamométrica
Vira-macho
Martelo
Punção de arrombar
Chave De Fenda Plana
Pé-de-cabra
Calço de roda
AUTODOC recomenda:
- Não reutilize o conjunto de rolamento do seu automóvel AUDI A4 B6
- O procedimento de substituição do rolamento do cubo da roda é idêntico para as duas rodas no mesmo eixo.
- Todo o trabalho deve ser feito com o motor parado.
Efetuar a substituição, na seguinte ordem:
Passo 1Fixe as rodas com os calços.
Passo 2Solte os parafusos de montagem das rodas.Use o soquete de impacto para roda #17.Passo 3Elevar a parte dianteira do carro e fixar em suportes.
Passo 4Desaperte os parafusos da roda.AUTODOC recomenda:Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5Retire a roda.
Passo 6Solte a mola de retenção da pinça de travão.Use uma chave de fenda plana.
Passo 7Remova as tampas anti poeira dos pinos de guia da pinça do travão.Use uma chave de fenda plana.

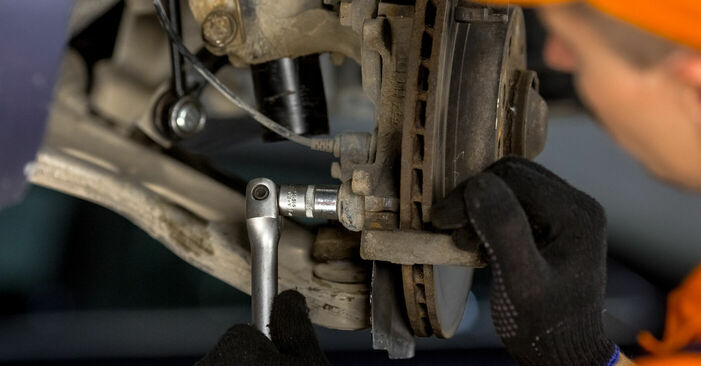

Passo 8Limpe os elementos de fixação da pinça de travão.Use uma escova metálica.Use spray WD-40.Passo 9Desaparafuse a fixação de pinça de travãoUse HEX n.º H7.Use uma chave de catraca.
Passo 10Afaste as pastilhas de travão.Utilize um pé-de-cabra.
Passo 11Retire a pinça de travão.AUTODOC recomenda:Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 12Remover as pastilhas de travão.
Passo 13Limpe os fixadores do suporte da pinça de travão.Use uma escova metálica.Use spray WD-40.
Passo 14Desaperte a fixação da braçadeira da pinça.Use uma chave soquete nº 16.Use uma chave de catraca.
Passo 15Retire a braçadeira da pinça
Passo 16Limpe os elementos de fixação do disco de travão.Use uma escova metálica.Use spray WD-40.Passo 17Desaperte a fixação do disco de travãoUse HEX n.º H6.Use uma chave de catraca.
Passo 18Remova o disco de travão.Passo 19Retire a tampa de proteção de rolamento de cubo.Use uma chave de fenda plana.Use um martelo.Por favor tenha em atenção!Alguns automóveis não estão equipados com tampas de cubo da roda.
Passo 20Solte a porca de retenção do cubo de roda.Use uma chave de fenda plana.Use um martelo.
Passo 21Limpe os elementos de fixação do rolamento do cubo da roda.Use uma escova metálica.Use spray WD-40.
Passo 22Desaperte o suporte do rolamento do cubo.Use uma chave soquete nº 46.Use uma chave de tarraxa.

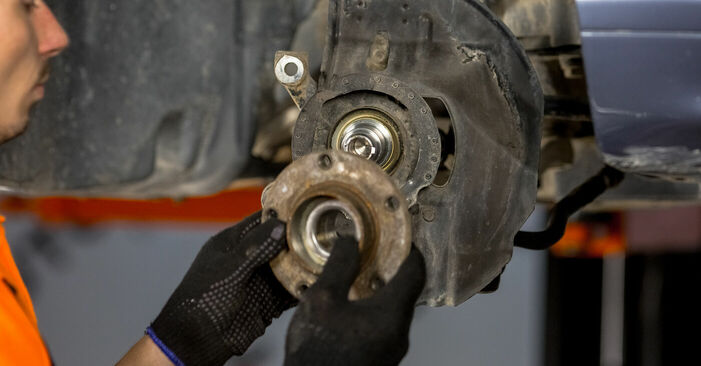

Passo 23Retire o cubo e o rolamento em conjunto, uma vez que são uma unidade selada.

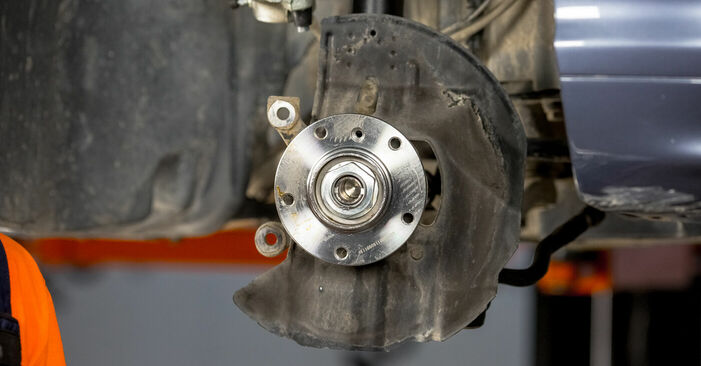

Passo 24Limpe o local de montagem do rolamento de cubo.Use uma escova metálica.Use spray WD-40.Passo 25Instale o novo cubo da roda com um rolamento.Use um martelo.
Passo 26Aperte os elementos de fixação do rolamento do cubo da roda.Use uma chave soquete nº 46.Use uma chave de torque.Aperte-o para o torque de 155 Nm.
Passo 27Empurre a porca de retenção do cubo de roda.Use um saca-pino.Use um martelo.
Passo 28Instale a tampa de proteção do rolamento do cubo.Use um martelo.
Passo 29Trate o cubo onde entra em contacto com o disco de travão.Use massa de cobre.Passo 30Instale o disco de travão.
Passo 31Aperte a fixação do disco de travãoUse HEX n.º H6.Use uma chave de torque.Aperte-o para o torque de 9 Nm.
Passo 32Limpe a braçadeira da pinça de travão de sujidade e poeira.Use uma escova metálica.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.
Passo 33Instale a braçadeira da pinça do travão.
Passo 34Aperte a braçadeira da pinça do travãoUse uma chave soquete nº 16.Use uma chave de torque.Aperte-o para o torque de 75 Nm.
Passo 35Instale as pastilhas de travão.
Passo 36Instale a pinça do travão e fixe-o.Use HEX n.º H7.Use uma chave de torque.Aperte-o para o torque de 35 Nm.
Passo 37Instale as tampas anti poeira dos pinos de guia da pinça de travão.
Passo 38Instale a mola de retenção da pinça do travão.Use uma chave de fenda plana.
Passo 39Trate os fixadores do amortecedor.Use massa de cobre.Passo 40Trate a superfície onde o disco de travão entra em contacto com o aro da roda.Use massa de cobre.
Passo 41Limpe a superfície do disco de travão.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.

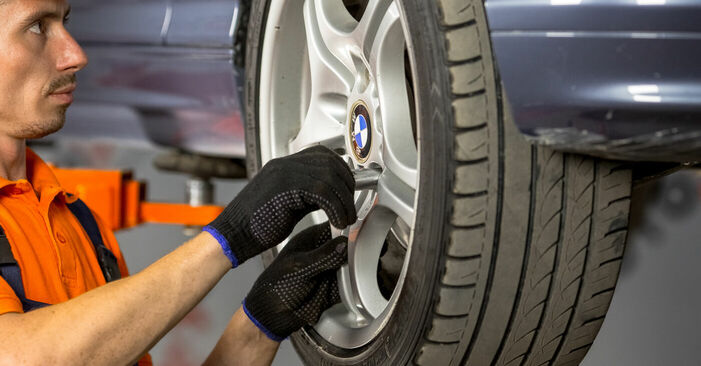

Passo 42Instale a roda.AUTODOC recomenda:Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 43Aperte os parafusos da roda.Use o soquete de impacto para roda #17.
Passo 44Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodasUse o soquete de impacto para roda #17.Use uma chave de torque.Aperte-o para o torque de 120 Nm.
Passo 45Retire os macacos e calços.
