Como substituir rolamentos de rodas dianteiros no FORD FIESTA 5 [TUTORIAL]

Como mudar rolamento da roda da parte dianteira em Ford Fiesta V JH JD - guia de substituição

Todas as peças que necessita substituir – Rolamento da Roda para Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) e outros modelos FORD

Kit de rolamento de roda

        Kit de rolamento de roda para Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Gasolina (67 cv)

        Kit de rolamento de roda para Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Gasolina (98 cv)

        Kit de rolamento de roda para Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Diesel (68 cv)

        Kit de rolamento de roda para Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Gasolina (60 cv)

        Kit de rolamento de roda para Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Gasolina (69 cv)

        Kit de rolamento de roda para Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Gasolina (100 cv)

        Kit de rolamento de roda para Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Gasolina (70 cv)

        Kit de rolamento de roda para Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Gasolina (75 cv)

        Kit de rolamento de roda para Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Diesel (90 cv)

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.

Passo 4

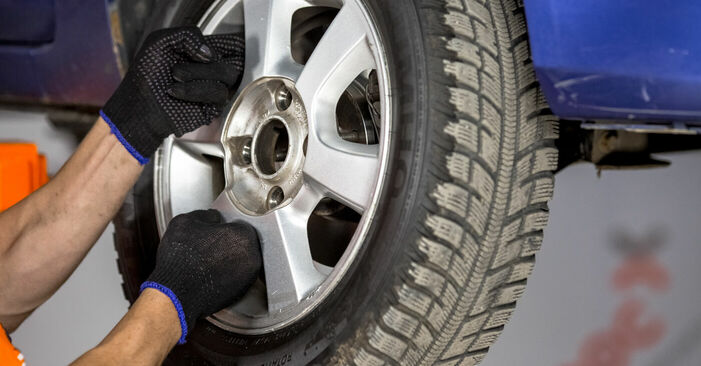

Desaperte os parafusos da roda.

Substituição: rolamento da roda – Ford Fiesta V JH JD. AUTODOC recomenda:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

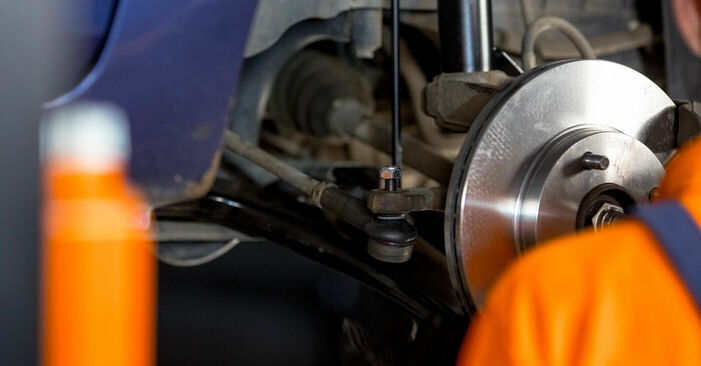

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 7

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 8

Desconecte o terminal de direção da manga de eixo. Use um extrator de articulação esférica.
Passo 9

Limpe os fixadores do suporte da pinça de travão. Use uma escova metálica. Use spray WD-40.
Passo 10

Desaperte a fixação da braçadeira da pinça. Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 11

Retire a pinça de travão em conjunto com o seu suporte.

Substituição: rolamento da roda – Ford Fiesta V JH JD. Conselho de especialistas da AUTODOC:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 12

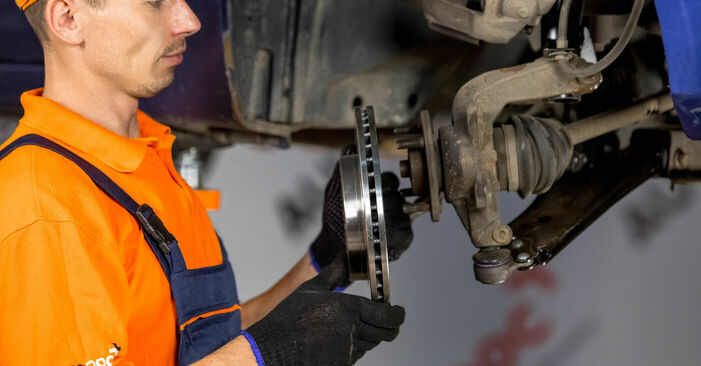

Remova o disco de travão.
Passo 13

Limpe a fixação do cubo da roda. Use uma escova metálica. Use spray WD-40.
Passo 14

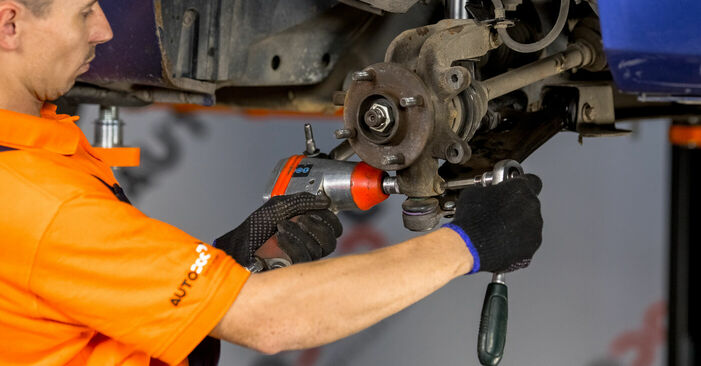

Desaperte a porca do eixo do cubo da roda. Use uma chave soquete nº 32.
Passo 15

Remova o eixo de transmissão. Use um martelo.

Substituição: rolamento da roda – Ford Fiesta V JH JD. Conselho da AUTODOC:
Certifique-se de que o eixo de transmissão não esteja descarregado (quando o automóvel estiver levantado).
Passo 16

Limpe o fixador que liga a rótula à manga do eixo. Use uma escova metálica. Use spray WD-40.
Passo 17

Desaperte a fixação da articulação esférica da manga de eixo. Use Torx T50. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 18

Remova o parafuso de fixação. Use um martelo.
Passo 19

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 20

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use uma chave soquete nº 15. Use uma chave de catraca.
Passo 21

Remova o parafuso de fixação.
Passo 22

Desconecte o braço inferior da manga de eixo. Utilize um pé-de-cabra.
Passo 23

Desligar a manga de eixo do suporte do amortecedor. Use um martelo.
Passo 24

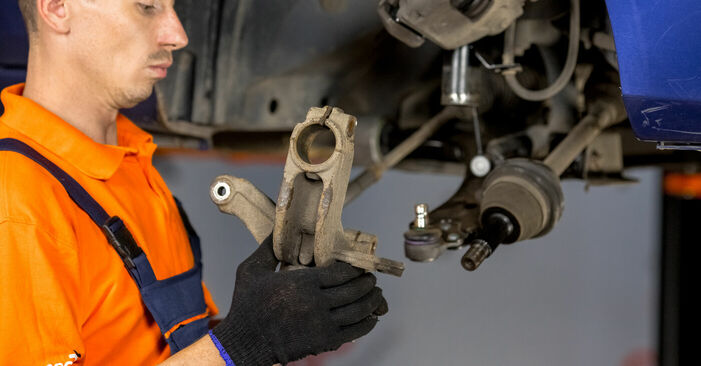

Remover a manga de eixo em conjunto com o cubo.
Passo 25

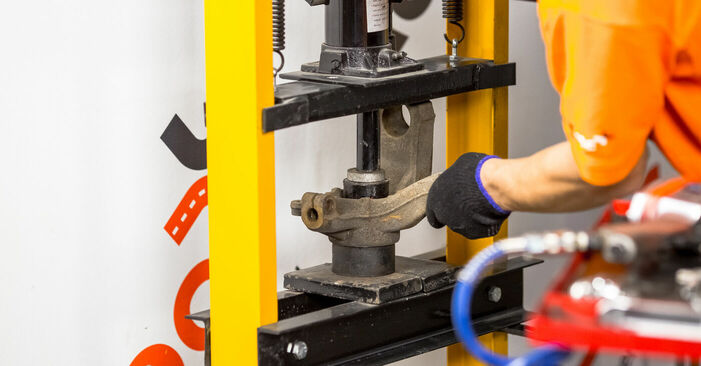

Pressione o cubo da roda para fora dos rolamentos de rolos cónicos. Utilize o kit de saca casquilhos e rolamentos. Use um martelo.
Passo 26

Pressionar o rolamento de cubo de roda. Utilize o kit de saca casquilhos e rolamentos.
Passo 27

Limpe o local de montagem do rolamento de cubo. Use uma escova metálica. Use spray WD-40.

Passo 28

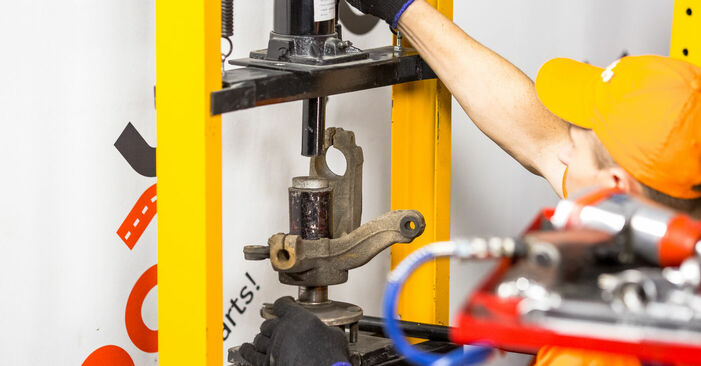

Pressione o novo rolamento na manga de eixo. Utilize o kit de saca casquilhos e rolamentos. Use um martelo.
Passo 29

Pressione o cubo da roda para dentro da correia interior do rolamento. Utilize o kit de saca casquilhos e rolamentos.
Passo 30

Instale a manga de eixo com um cubo na montagem.
Passo 31

Instale o eixo de transmissão no cubo da roda.
Passo 32

Fixe o suporte do amortecedor na manga de eixo.

Passo 33

Conecte o braço inferior à manga de eixo. Use um martelo.
Passo 34

Instale os parafusos de fixação.

Passo 35

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use uma chave soquete nº 15. Use uma chave de torque. Aperte-o para o torque de 90 Nm.
Passo 36

Aperte o cubo. Use uma chave soquete nº 32. Use uma chave de torque. Aperte-o para o torque de 290 Nm.
Passo 37

Aperte o fixador da articulação esférica. Use Torx T50. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 48 Nm.
Passo 38

Instale o disco de travão.
Passo 39

Limpe os locais de montagem da pinça e o seu suporte. Use uma escova metálica. Use spray WD-40.
Passo 40

Instale a pinça de travão em conjunto com o seu suporte.
Passo 41

Aperte a braçadeira da pinça do travão. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 65 Nm.
Passo 42

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 43

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 48 Nm.
Passo 44

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 45

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: rolamento da roda – Ford Fiesta V JH JD. Depois de aplicar o spray, espere alguns minutos.
Passo 46

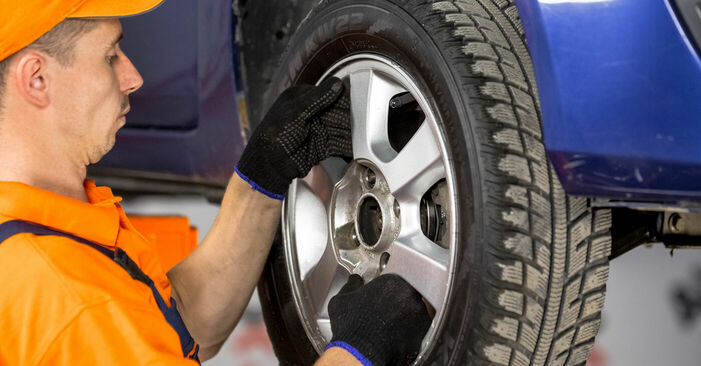

Instale a roda.

Substituição: rolamento da roda – Ford Fiesta V JH JD. Os especialistas da AUTODOC recomendam:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 47

Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 48

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #19. Use uma chave de torque. Aperte-o para o torque de 95 Nm.
