Como substituir os discos de travão dianteiros no AUDI A4 B6 (8E5)
Passos:35
downloads:8
Disclaimer (Isenção de responsabilidade)
Importante!
Este procedimento de substituição pode ser usado para:
AUDI A4 Sedan (8E2, B6) 1.9 TDI, AUDI A4 Avant (8E5, B6) 1.9 TDI
Os passos podem variar ligeiramente dependendo do design do automóvel.
AUDI A4 Sedan (8E2, B6) 1.9 TDI, AUDI A4 Avant (8E5, B6) 1.9 TDI
Os passos podem variar ligeiramente dependendo do design do automóvel.
Ferramentas necess.:
Ferramentas necess.:
Escova de Arame
Spray WD-40
Produto de limpeza para travões
Massa de cobre
Chave de caixa n.º 21
Chave Combinada nº 13
Chave Combinada nº 15
Soquete de impacto para roda nº 17
Ferramenta reposicionador de travões
Chave de catraca
Chave dinamométrica
Vira-macho
Pé-de-cabra
Calço de roda
AUTODOC recomenda:
- Substitua os discos de travão no carro AUDI A4 B6 (8E5) em conjunto completo para cada eixo. Independentemente do estado dos componentes. Isto irá assegurar mesmo a travagem.
- O procedimento de substituição é idêntico para ambos os discos de travão no mesmo eixo.
- Ao mudar os discos de travão, substituir sempre as pastilhas de travão.
- Todo o trabalho deve ser feito com o motor parado.
Efetuar a substituição, na seguinte ordem:

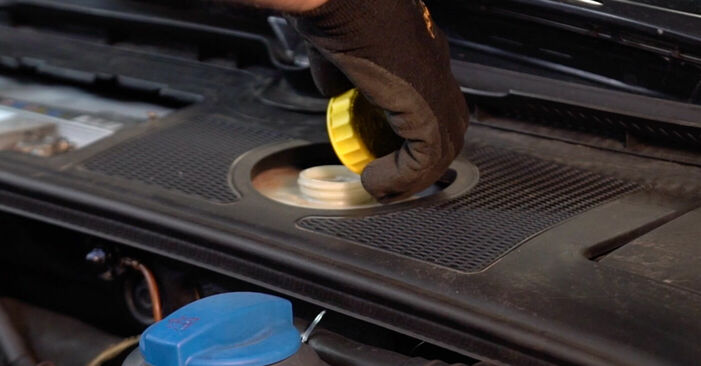

Passo 1Abra o capô.Desaperte a tampa do reservatório de líquido dos travões.
Passo 2Fixe as rodas com os calços.
Passo 3Solte os parafusos de montagem das rodas.Use o soquete de impacto para roda #17.
Passo 4Elevar a parte dianteira do carro e fixar em suportes.
Passo 5Desaperte os parafusos da roda.AUTODOC recomenda:Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 6Retire a roda.
Passo 7Limpe os elementos de fixação da pinça de travão.Use uma escova metálica.Use spray WD-40.
Passo 8Desaparafuse a fixação de pinça de travão.Use uma chave combinada nº 13.Use uma chave combinada nº 15.
Passo 9Desconecte o sensor de desgaste das pastilhas do travão.Utilize um pé-de-cabra.Por favor tenha em atenção!Alguns carros não estão equipados com sensor de desgaste da pastilha de travão.
Passo 10Afaste as pastilhas de travão.Utilize um pé-de-cabra.
Passo 11Retire a pinça de travão.AUTODOC recomenda:Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.

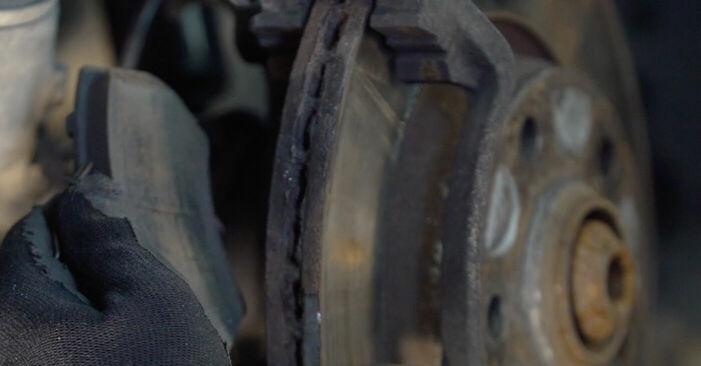

Passo 12Remover as pastilhas de travão.
Passo 13Limpe os fixadores do suporte da pinça de travão.Use uma escova metálica.Use spray WD-40.
Passo 14Desaperte a fixação da braçadeira da pinça.Use uma chave soquete nº 21.Use uma chave de catraca.Use uma chave de tarraxa.
Passo 15Retire a braçadeira da pinça
Passo 16Remover o anel de retenção.Utilize um pé-de-cabra.
Passo 17Remova o disco de travão.
Passo 18Limpe o cubo.Use uma escova metálica.Trate a superfície de contacto.Use massa de cobre.
Passo 19Instale o disco de travão.
Passo 20Instalar o anel de retenção.
Passo 21Limpe a braçadeira da pinça de travão de sujidade e poeira.Use uma escova metálica.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.
Passo 22Instale a braçadeira da pinça do travão.
Passo 23Aperte a braçadeira da pinça do travão.Use uma chave soquete nº 21.Use uma chave de torque.Aperte-o para o torque de 75 Nm.
Passo 24Trate o pistão da pinça de travão.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.

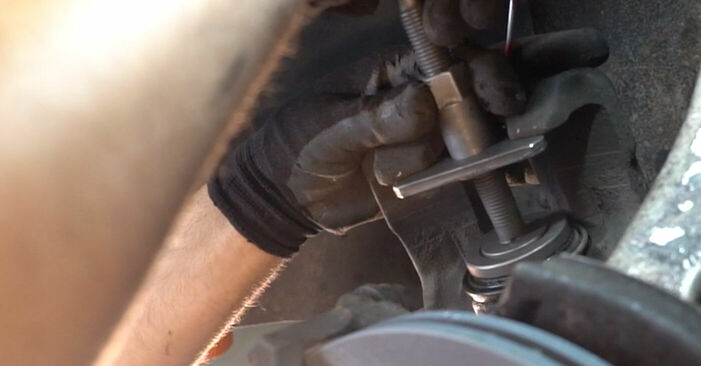

Passo 25Pressione no pistão da pinça do travão.Use a ferramenta reposicionador de travões.
Passo 26Instale as pastilhas de travão.
Passo 27Instale a pinça do travão e fixe-o.Use uma chave combinada nº 13.Use uma chave combinada nº 15.Use uma chave de torque.Aperte-o para o torque de 35 Nm.
Passo 28Ligue o sensor de desgaste das pastilhas do travão.
Passo 29Trate a superfície onde o disco de travão entra em contacto com o aro da roda.Use massa de cobre.
Passo 30Limpe a superfície do disco de travão.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.

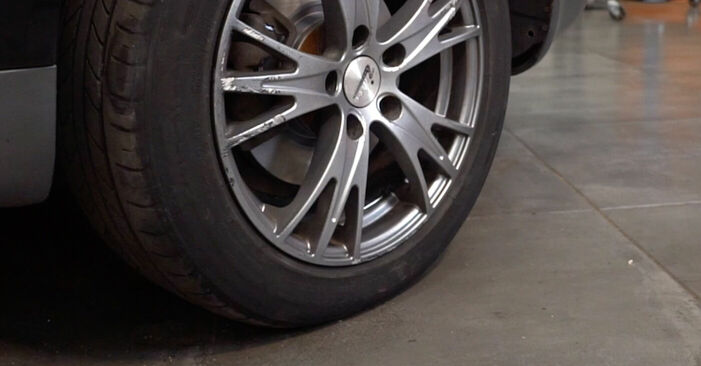

Passo 31Instale a roda.AUTODOC recomenda:Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 32Aperte os parafusos da roda.Use o soquete de impacto para roda #17.
Passo 33Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas.Use uma chave de torque.Aperte-o para o torque de 120 Nm.
Passo 34Retire os macacos e calços.AUTODOC recomenda:Verifique o nível do líquido de travões no depósito de expansão e reabasteça, se necessário.
Passo 35Aperte a tampa do reservatório de líquido dos travões.Feche o capô.AUTODOC recomenda:Sem ligar o motor, pressione o pedal do travão várias vezes até sentir uma resistência significativa.
