Como substituir os discos de travão dianteiros no BMW E46 Touring
Passos:38
downloads:6
Disclaimer (Isenção de responsabilidade)
Importante!
Este procedimento de substituição pode ser usado para:
BMW 3 Sedan (E46) 330 d, BMW 3 Coupe (E46) 330 Cd, BMW 3 Touring (E46) 330 d, BMW 3 Cabrio (E46) 330 Cd
Os passos podem variar ligeiramente dependendo do design do automóvel.
BMW 3 Sedan (E46) 330 d, BMW 3 Coupe (E46) 330 Cd, BMW 3 Touring (E46) 330 d, BMW 3 Cabrio (E46) 330 Cd
Os passos podem variar ligeiramente dependendo do design do automóvel.
Ferramentas necess.:
Ferramentas necess.:
Escova de Arame
Spray WD-40
Produto de limpeza para travões
Massa de cobre
Chave de caixa n.º 16
ponta hexagonal n.º H7
Ponta de Torx T30
Soquete de impacto para roda nº 17
Ferramenta reposicionador de travões
Chave de catraca
Chave dinamométrica
Vira-macho
Pé-de-cabra
Chave de impacto
Martelo de borracha
Calço de roda
AUTODOC recomenda:
- Substitua os discos de travão no carro BMW E46 Touring em conjunto completo para cada eixo. Independentemente do estado dos componentes. Isto irá assegurar mesmo a travagem.
- O procedimento de substituição é idêntico para ambos os discos de travão no mesmo eixo.
- Ao mudar os discos de travão, substituir sempre as pastilhas de travão.
- Todo o trabalho deve ser feito com o motor parado.
Efetuar a substituição, na seguinte ordem:
Passo 1Abra o capô.Desaperte a tampa do reservatório de líquido dos travões.

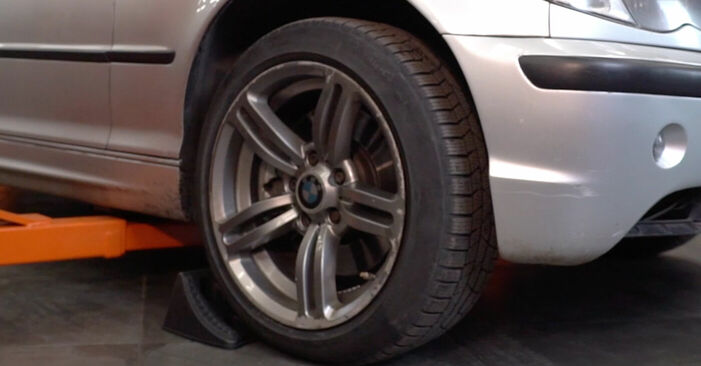

Passo 2Fixe as rodas com os calços.

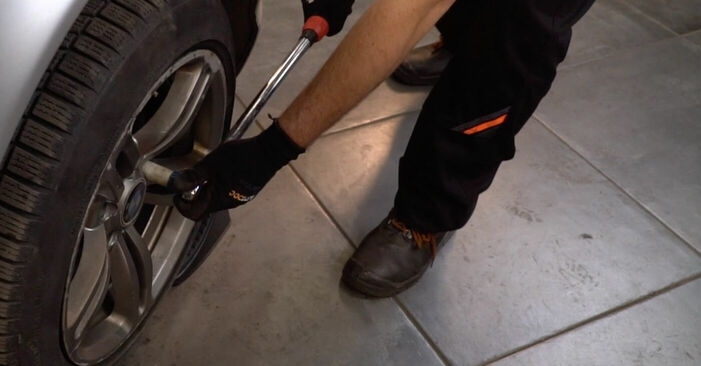

Passo 3Solte os parafusos de montagem das rodas.Use o soquete de impacto para roda #17.
Passo 4Elevar a parte dianteira do carro e fixar em suportes.
Passo 5Desaperte os parafusos da roda.AUTODOC recomenda:Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 6Retire a roda.
Passo 7Afaste as pastilhas de travão.Utilize um pé-de-cabra.

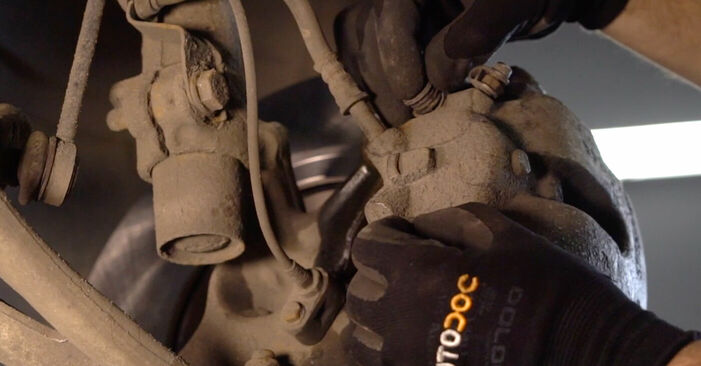

Passo 8Solte a mola de retenção da pinça de travão.Utilize um pé-de-cabra.
Passo 9Remova as tampas anti poeira dos pinos de guia da pinça do travão.Utilize um pé-de-cabra.
Passo 10Desaparafuse a fixação de pinça de travão.Use HEX n.º H7.Use uma chave de catraca.
Passo 11Retire a pinça de travão.AUTODOC recomenda:Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.
Passo 12Remover as pastilhas de travão.
Passo 13Limpe os fixadores do suporte da pinça de travão.Use uma escova metálica.Use spray WD-40.
Passo 14Desaperte a fixação da braçadeira da pinça.Use uma chave soquete nº 16.Use uma chave de tarraxa.Use uma chave de catraca.
Passo 15Retire a braçadeira da pinça
Passo 16Limpe a superfície do disco de travão.Use uma escova metálica.Use spray WD-40.
Passo 17Desaperte a fixação do disco de travãoUse Torx T30.Use uma chave de fenda de impacto.AUTODOC recomenda:Se necessário, utilize um martelo de borracha.
Passo 18Remova o disco de travão.
Passo 19Limpe o cubo.Use uma escova metálica.Trate a superfície de contacto.Use massa de cobre.
Passo 20Instale o disco de travão.

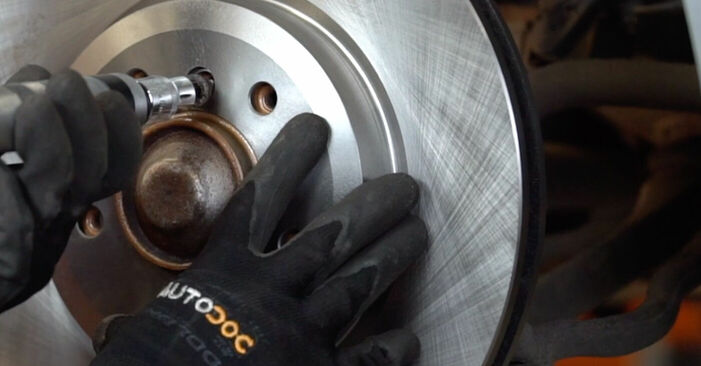

Passo 21Aperte a fixação do disco de travão.Use Torx T30.Use uma chave de torque.Aperte-o para o torque de 9 Nm.
Passo 22Limpe os locais de montagem da pinça e o seu suporte.Use uma escova metálica.Use spray WD-40.
Passo 23Instale a braçadeira da pinça do travão.
Passo 24Aperte a braçadeira da pinça do travãoUse uma chave soquete nº 16.Use uma chave de torque.Aperte-o para o torque de 75 Nm.
Passo 25Trate o pistão da pinça de travão.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.
Passo 26Pressione no pistão da pinça do travão.Use a ferramenta reposicionador de travões.
Passo 27Instale as pastilhas de travão.
Passo 28Instale a pinça do travão e fixe-o.Use HEX n.º H7.Use uma chave de torque.Aperte-o para o torque de 35 Nm.
Passo 29Instale as tampas anti poeira dos pinos de guia da pinça de travão.
Passo 30Instale a mola de retenção da pinça do travão.
Passo 31Limpe a superfície do disco de travão.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.
Passo 32Trate a superfície onde o disco de travão entra em contacto com o aro da roda.Use massa de cobre.Passo 33Instale a roda.AUTODOC recomenda:Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 34Aperte os parafusos da roda.Use o soquete de impacto para roda #17.
Passo 35Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas.Use uma chave de torque.Aperte-o para o torque de 120 Nm.
Passo 36Retire os macacos e calços.AUTODOC recomenda:Verifique o nível do líquido de travões no depósito de expansão e reabasteça, se necessário.
Passo 37Aperte a tampa do reservatório de líquido dos travões.AUTODOC recomenda:Sem ligar o motor, pressione o pedal do travão várias vezes até sentir uma resistência significativa.
Passo 38Feche o capô.
