Como substituir os discos de travão dianteiros no Ford Fiesta V JH JD
Passos:34
downloads:5
Disclaimer (Isenção de responsabilidade)
Importante!
Este procedimento de substituição pode ser usado para:
FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.4 16V
Os passos podem variar ligeiramente dependendo do design do automóvel.
FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.4 16V
Os passos podem variar ligeiramente dependendo do design do automóvel.
Ferramentas necess.:
Ferramentas necess.:
Escova de Arame
Spray WD-40
Produto de limpeza para travões
Massa de cobre
ponta hexagonal n.º H7
Chave de caixa n.º 13
Soquete de impacto para roda nº 19
Chave de catraca
Chave dinamométrica
Ferramenta reposicionador de travões
Vira-macho
Pé-de-cabra
Calço de roda
AUTODOC recomenda:
- Substitua os discos de travão no carro Ford Fiesta V JH JD em conjunto completo para cada eixo. Independentemente do estado dos componentes. Isto irá assegurar mesmo a travagem.
- O procedimento de substituição é idêntico para ambos os discos de travão no mesmo eixo.
- Ao mudar os discos de travão, substituir sempre as pastilhas de travão.
- Todo o trabalho deve ser feito com o motor parado.
Efetuar a substituição, na seguinte ordem:

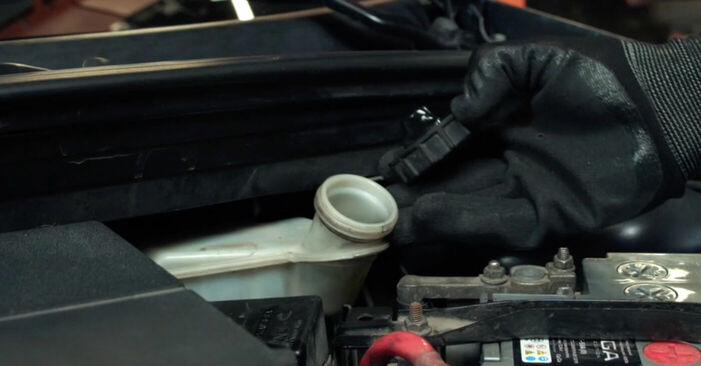

Passo 1Abra o capô.Desaperte a tampa do reservatório de líquido dos travões.
Passo 2Fixe as rodas com os calços.

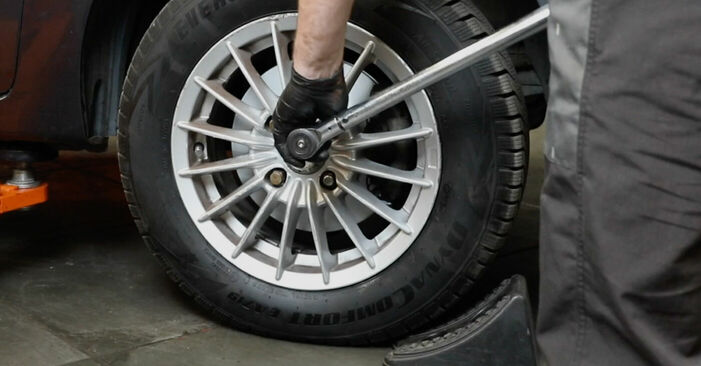

Passo 3Solte os parafusos de montagem das rodas.Use o soquete de impacto para roda #19.
Passo 4Elevar a parte dianteira do carro e fixar em suportes.
Passo 5Desaperte os parafusos da roda.AUTODOC recomenda:Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 6Retire a roda.
Passo 7Afaste as pastilhas de travão.Utilize um pé-de-cabra.
Passo 8Remova as tampas anti poeira dos pinos de guia da pinça do travão.Utilize um pé-de-cabra.

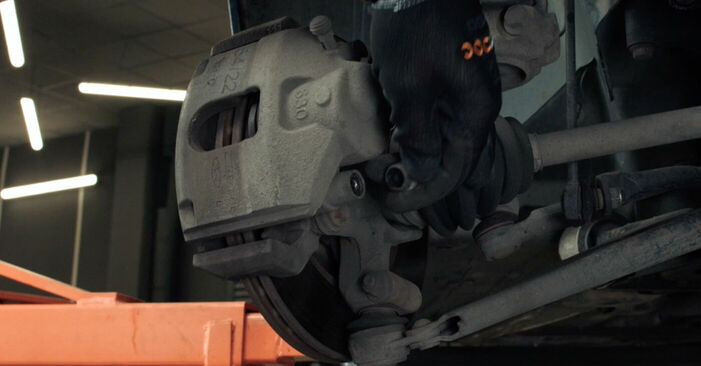

Passo 9Desaparafuse a fixação de pinça de travão.Use HEX n.º H7Use uma chave de catraca.
Passo 10Solte a mola de retenção da pinça de travão.Utilize um pé-de-cabra.
Passo 11Retire a pinça de travão.AUTODOC recomenda:Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 12Remover as pastilhas de travão.
Passo 13Limpe os fixadores do suporte da pinça de travão.Use uma escova metálica.Use spray WD-40.
Passo 14Desaperte a fixação da braçadeira da pinça.Use uma chave soquete nº 13.Use uma chave de tarraxa.Use uma chave de catraca.
Passo 15Retire a braçadeira da pinça
Passo 16Remova o disco de travão.
Passo 17Limpe a braçadeira da pinça de travão de sujidade e poeira.Use uma escova metálica.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.
Passo 18Limpe o cubo.Use uma escova metálica.Trate a superfície de contacto.Use massa de cobre.
Passo 19Instale o disco de travão.
Passo 20Instale a braçadeira da pinça do travão.
Passo 21Aperte a braçadeira da pinça do travão.Use uma chave soquete nº 13.Use uma chave de torque.Aperte-o para o torque de 65 Nm.
Passo 22Trate o pistão da pinça de travão.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.

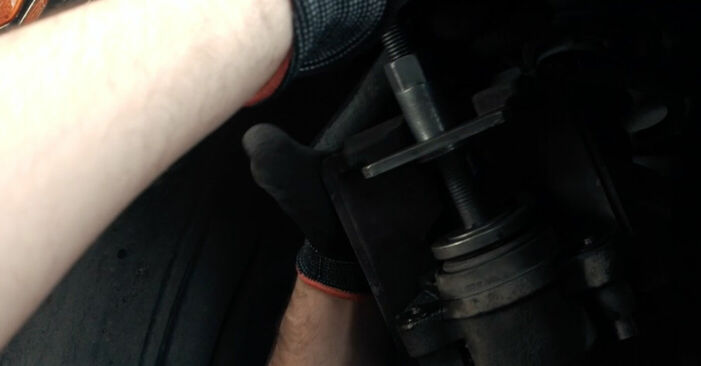

Passo 23Pressione no pistão da pinça do travão.Use a ferramenta reposicionador de travões.
Passo 24Instale as pastilhas de travão.
Passo 25Instale a pinça do travão e fixe-o.Use HEX n.º H7Use uma chave de torque.Aperte-o para o torque de 35 Nm.
Passo 26Instale as tampas anti poeira dos pinos de guia da pinça de travão.
Passo 27Instale a mola de retenção da pinça do travão.
Passo 28Trate a superfície onde o disco de travão entra em contacto com o aro da roda.Use massa de cobre.
Passo 29Limpe a superfície do disco de travão.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.
Passo 30Instale a roda.AUTODOC recomenda:Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 31Aperte os parafusos da roda.Use o soquete de impacto para roda #19.
Passo 32Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas.Use o soquete de impacto para roda #19.Use uma chave de torque.Aperte-o para o torque de 120 Nm.AUTODOC recomenda:Verifique o nível do líquido de travões no depósito de expansão e reabasteça, se necessário.
Passo 33Aperte a tampa do reservatório de líquido dos travões.Feche o capô.AUTODOC recomenda:Sem ligar o motor, pressione o pedal do travão várias vezes até sentir uma resistência significativa.
Passo 34Retire os macacos e calços.
