Como substituir os discos de travão traseiros no FIAT 500 (312)
Passos:33
downloads:9
Disclaimer (Isenção de responsabilidade)
Importante!
Este procedimento de substituição pode ser usado para:
FIAT PANDA (169) 1.4, FIAT 500 (312) 1.4, FIAT 500 C (312) 1.4
Os passos podem variar ligeiramente dependendo do design do automóvel.
FIAT PANDA (169) 1.4, FIAT 500 (312) 1.4, FIAT 500 C (312) 1.4
Os passos podem variar ligeiramente dependendo do design do automóvel.
Ferramentas necess.:
Ferramentas necess.:
Escova de Arame
Spray WD-40
Produto de limpeza para travões
Massa de cobre
Chave Combinada nº 13
Chave Combinada nº 17
Chave de caixa n.º 12
Chave de caixa n.º 13
Soquete de impacto para roda nº 17
Ferramenta reposicionador de travões
Chave de catraca
Chave dinamométrica
Martelo de borracha
Pé-de-cabra
Calço de roda
AUTODOC recomenda:
- Substitua os discos de travão no carro FIAT 500 (312) em conjunto completo para cada eixo. Independentemente do estado dos componentes. Isto irá assegurar mesmo a travagem.
- O procedimento de substituição é idêntico para ambos os discos de travão no mesmo eixo.
- Ao mudar os discos de travão, substituir sempre as pastilhas de travão.
- Todo o trabalho deve ser feito com o motor parado.
Efetuar a substituição, na seguinte ordem:
Passo 1Abra o capô.Desaperte a tampa do reservatório de líquido dos travões.
Passo 2Fixe as rodas com os calços.

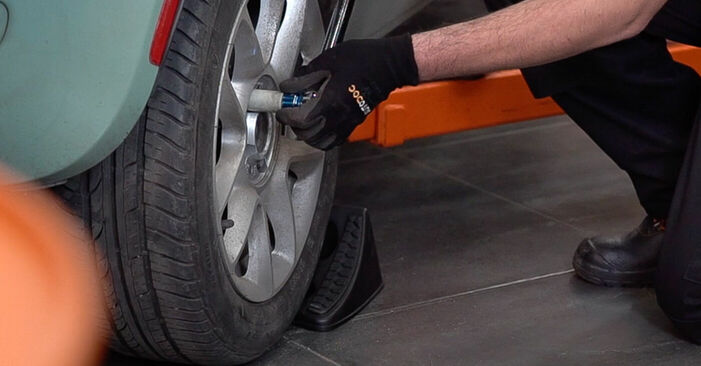

Passo 3Solte os parafusos de montagem das rodas.Use o soquete de impacto para roda #17.
Passo 4Elevar a parte traseira do carro e fixar em suportes.
Passo 5Desaperte os parafusos da roda.AUTODOC recomenda:Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 6Retire a roda.
Passo 7Limpe os elementos de fixação da pinça de travão.Use uma escova metálica.Use spray WD-40.
Passo 8Desaparafuse a fixação de pinça de travão.Use uma chave soquete nº 13.Use uma chave combinada nº 17.Use uma chave de catraca.
Passo 9Retire a pinça de travão.AUTODOC recomenda:Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.

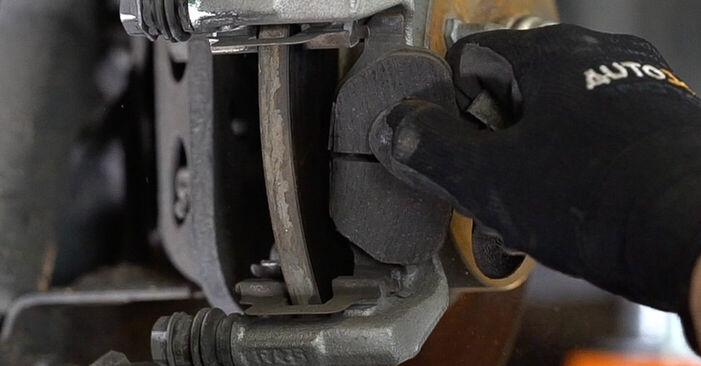

Passo 10Remover as pastilhas de travão.Utilize um pé-de-cabra.
Passo 11Limpe os fixadores do suporte da pinça de travão.Use uma escova metálica.Use spray WD-40.

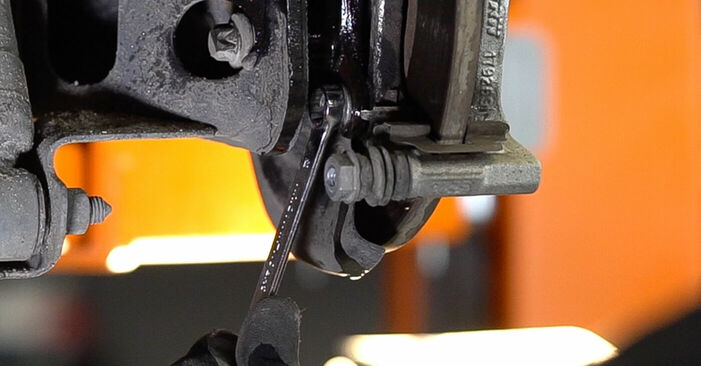

Passo 12Desaperte a fixação da braçadeira da pinça.Use uma chave combinada nº 13.
Passo 13Retire a braçadeira da pinça.
Passo 14Limpe a superfície do disco de travão.Use uma escova metálica.Use spray WD-40.
Passo 15Desaperte a fixação do disco de travãoUse uma chave soquete nº 12.Use uma chave de catraca.AUTODOC recomenda:Se necessário, utilize um martelo de borracha.

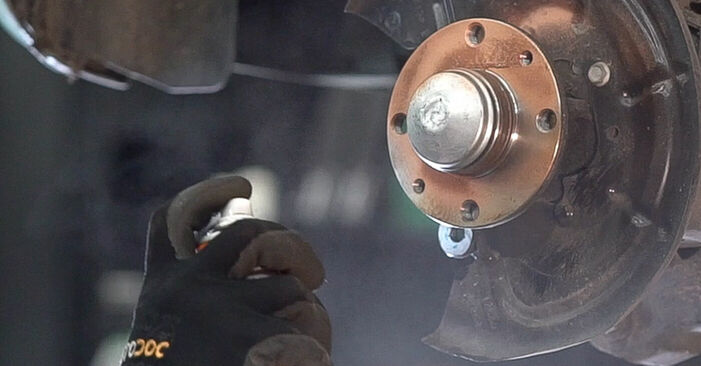

Passo 16Remova o disco de travão.Passo 17Limpe o cubo.Use uma escova metálica.Trate a superfície de contacto.Use massa de cobre.
Passo 18Instale o disco de travão.
Passo 19Aperte a fixação do disco de travão.Use uma chave soquete nº 12.Use uma chave de torque.Aperte-o para o torque de 9 Nm.
Passo 20Instale a braçadeira da pinça do travão.
Passo 21Aperte a braçadeira da pinça do travão.Use uma chave combinada nº 13.Use uma chave de torque.Aperte-o para o torque de 70 Nm.

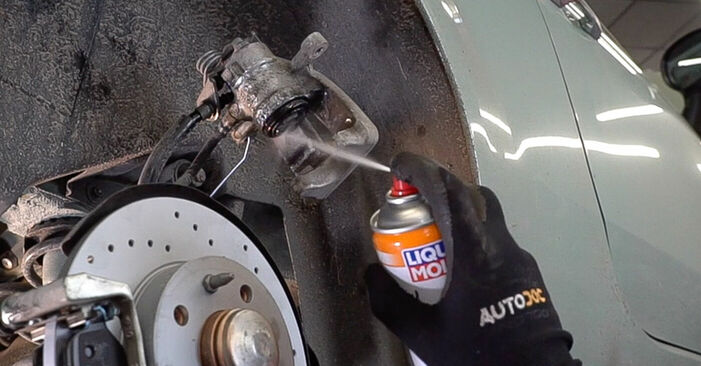

Passo 22Limpe a braçadeira da pinça de travão de sujidade e poeira.Use uma escova metálica.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.

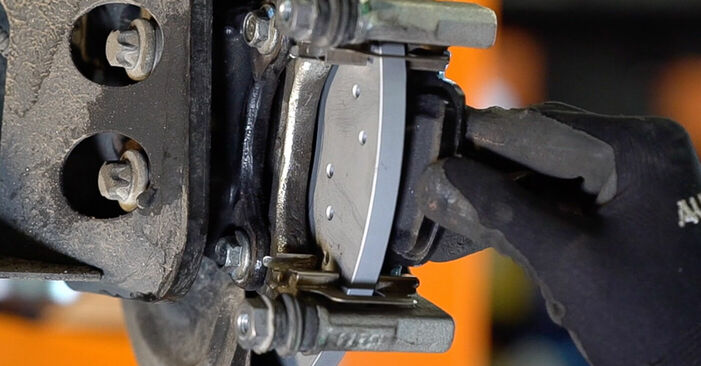

Passo 23Instale as pastilhas de travão.
Passo 24Trate o pistão da pinça de travão.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.
Passo 25Pressione no pistão da pinça do travão.Use a ferramenta reposicionador de travões.
Passo 26Instale a pinça do travão e fixe-o.Use uma chave combinada nº 17.Use uma chave soquete nº 13.Use uma chave de catraca.Use uma chave de torque.Aperte-o para o torque de 35 Nm.Passo 27Limpe a superfície do disco de travão.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.
Passo 28Trate a superfície onde o disco de travão entra em contacto com o aro da roda.Use massa de cobre.
Passo 29Instale a roda.AUTODOC recomenda:Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 30Aperte os parafusos da roda.Use o soquete de impacto para roda #17.Passo 31Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas.Use uma chave de torque.Aperte-o para o torque de 110 Nm.AUTODOC recomenda:Verifique o nível do líquido de travões no depósito de expansão e reabasteça, se necessário.
Passo 32Aperte a tampa do reservatório de líquido dos travões.Feche o capô.AUTODOC recomenda:Sem ligar o motor, pressione o pedal do travão várias vezes até sentir uma resistência significativa.Passo 33Retire os macacos e calços.
