Como substituir os terminais de direção no FIAT PUNTO II (188)
Passos:27
downloads:7
Disclaimer (Isenção de responsabilidade)
Importante!
Este procedimento de substituição pode ser usado para:
FIAT PUNTO (188) 1.2 60 (188.030, .050, .130, .150, .230, .250), FIAT PUNTO Van (188AX) 1.2 60
Os passos podem variar ligeiramente dependendo do design do automóvel.
FIAT PUNTO (188) 1.2 60 (188.030, .050, .130, .150, .230, .250), FIAT PUNTO Van (188AX) 1.2 60
Os passos podem variar ligeiramente dependendo do design do automóvel.
Ferramentas necess.:
Ferramentas necess.:
Escova de Arame
Spray WD-40
Produto de limpeza para travões
Massa de cobre
Chave de caixa n.º 17
Chave Combinada nº 20
Soquete de impacto para roda nº 19

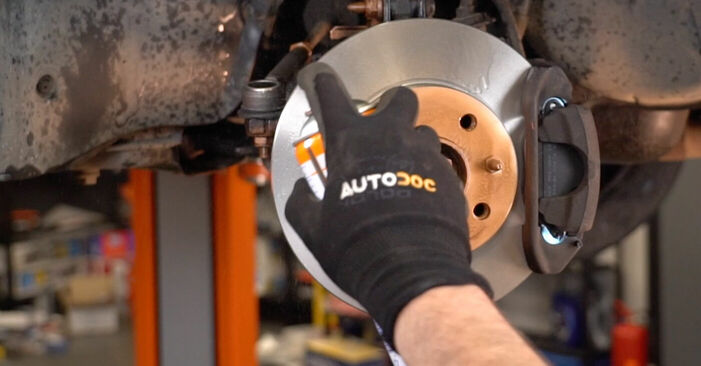

Chave de catraca
Chave dinamométrica
Paquímetro
Vira-macho
Calço de roda
AUTODOC recomenda:
- Substitua os terminais de direção em pares.
- O procedimento de substituição é idêntico para os terminais direito e esquerdo de direção.
- Todo o trabalho deve ser feito com o motor parado.
Efetuar a substituição, na seguinte ordem:
Passo 1Fixe as rodas com os calços.
Passo 2Solte os parafusos de montagem das rodas.Use o soquete de impacto para roda #19.
Passo 3Elevar a parte dianteira do carro e fixar em suportes.
Passo 4Desaperte os parafusos da roda.AUTODOC recomenda:Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5Retire a roda.
Passo 6Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo.Use uma escova metálica.Use spray WD-40.
Passo 7Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento.Use um paquímetro.
Passo 8Solte a porca de bloqueio que prende o terminal de direção à barra de direção.Use uma chave combinada nº 20.

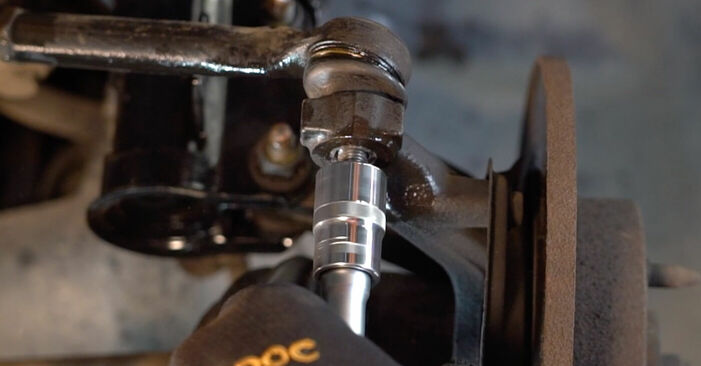

Passo 9Desenrosque a extremidade da porca de fixação da manga de eixo.Use uma chave soquete nº 17.Use uma chave de tarraxa.
Passo 10Desconecte o terminal de direção da manga de eixo.
Passo 11Desaparafuse a extremidade da barra de direção
Passo 12Limpe os assentos de montagem do terminal da direção.Use uma escova metálica.Use spray WD-40.
Passo 13Aparafusar um novo terminal de direção.AUTODOC recomenda:Ao instalar o terminal da barra de direção lembre-se de fazer o mesmo número de voltas ou deixar o mesmo comprimento da exposição do fio segundo as suas medições.
Passo 14Trate a parte rosqueada da barra de direção.Use massa de cobre.
Passo 15Conecte a extremidade do terminal de direção à manga de eixo.
Passo 16Aparafuse a porca de fixação que liga o terminal de direção à manga do eixo.Use uma chave soquete nº 17.Use uma chave de catraca.
Passo 17Aparafuse no terminal de direção a contraporca.Use uma chave combinada nº 20.
Passo 18Aperte a porca de fixação conectada ao terminal de direção à manga de eixo.Use uma chave soquete nº 17.Use uma chave de torque.Aperte-o para o torque de 70 Nm.
Passo 19Apertar a porca de bloqueio do terminal de direção.Use uma chave combinada nº 20.Use uma chave de torque.Aperte-o para o torque de 50 Nm.
Passo 20Trate a porca de fixação conectada ao terminal de direção à manga de eixo.Use massa de cobre.

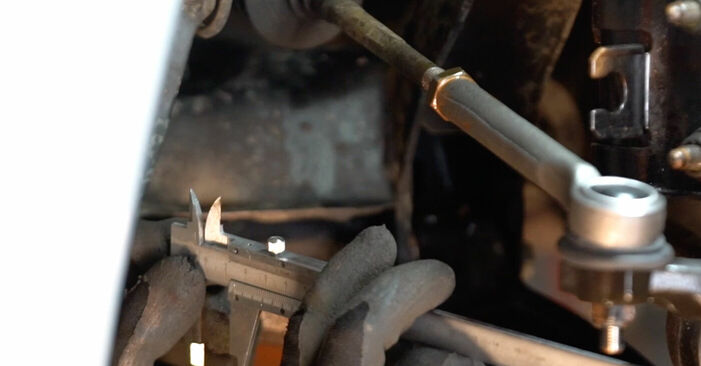

Passo 21Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento.Use um paquímetro.
Passo 22Trate a superfície onde o disco de travão entra em contacto com o aro da roda.Use massa de cobre.
Passo 23Limpe a superfície do disco de travão.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.
Passo 24Instale a roda.AUTODOC recomenda:Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 25Aperte os parafusos da roda.Use o soquete de impacto para roda #19.
Passo 26Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas.Use uma chave de torque.Aperte-o para o torque de 120 Nm.AUTODOC recomenda:Verifique e ajuste o alinhamento das rodas, se necessário.

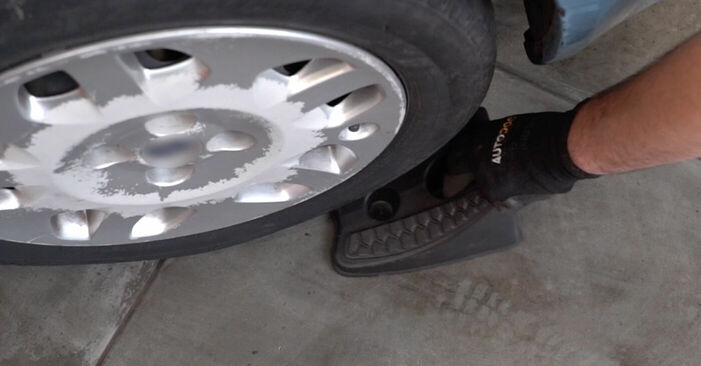

Passo 27Retire os macacos e calços.
