Como substituir uma pinça do travão traseiro em BMW X5 E53
Passos:48
downloads:5
Disclaimer (Isenção de responsabilidade)
Importante!
Este procedimento de substituição pode ser usado para:
BMW X5 (E53) 4.4 i
Os passos podem variar ligeiramente dependendo do design do automóvel.
BMW X5 (E53) 4.4 i
Os passos podem variar ligeiramente dependendo do design do automóvel.
Ferramentas necess.:
Ferramentas necess.:
Escova de Arame
Spray WD-40
Produto de limpeza para travões
Massa de cobre
Lubrificante de pinos de guia da pinça de travão
Ponta HEXagonal n.º H7
Chave poligonal aberta Nº11
Soquete de impacto para roda nº 17
Chave de catraca
Chave dinamométrica
Chave De Fenda Plana
Pé-de-cabra
Clipe para a mangueira de travão
Kit de purga de travões
Calço de roda
AUTODOC recomenda:
- O procedimento de substituição é idêntico para as pinças de travão esquerda e direita no mesmo eixo.
- Todo o trabalho deve ser feito com o motor parado.
Efetuar a substituição, na seguinte ordem:
Passo 1Abra o capô.Desaperte a tampa do reservatório de líquido dos travões.
Passo 2Fixe as rodas com os calços.
Passo 3Solte os parafusos de montagem das rodas.Use o soquete de impacto para roda #17.
Passo 4Elevar a parte traseira do carro e fixar em suportes.Passo 5Desaperte os parafusos da roda.AUTODOC recomenda:Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 6Retire a roda.
Passo 7.1Solte a mola de retenção da pinça de travão.Passo 7.2Use uma chave de fenda plana.
Passo 8Desconecte o cabo do sensor de desgaste da pastilha de travão.Por favor tenha em atenção!Alguns carros não estão equipados com sensor de desgaste da pastilha de travão.
Passo 9Remova as tampas anti poeira dos pinos de guia da pinça do travão.Use uma chave de fenda plana.
Passo 10Limpe a área onde a mangueira do travão é ligada à pinça e a área dos pinos guia.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.

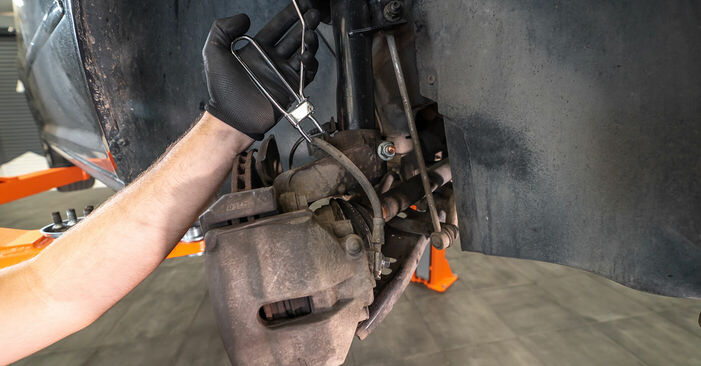

Passo 11Prenda a mangueira do travão com uma abraçadeira adequada.

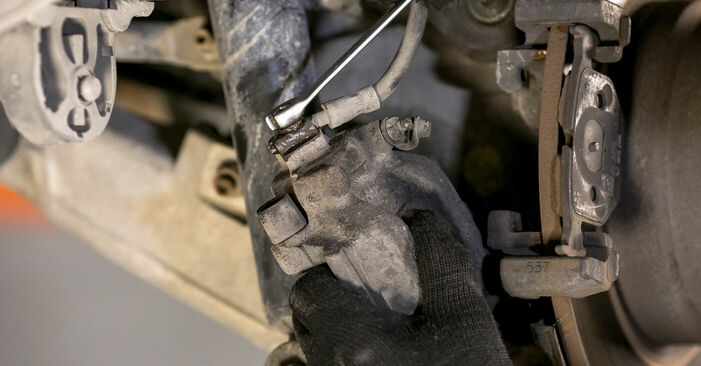

Passo 12Solte a fixação da mangueira do travão.Utilize uma chave poligonal aberta #11.Passo 13Limpe os elementos de fixação da pinça de travão.Use uma escova metálica.Use spray WD-40.Passo 14Desaparafuse a fixação de pinça de travão.Use HEX n.º H7.Use uma chave de catraca.
Passo 15Remova os pinos de guia da pinça de travão.
Passo 16Afaste as pastilhas de travão.Utilize um pé-de-cabra.

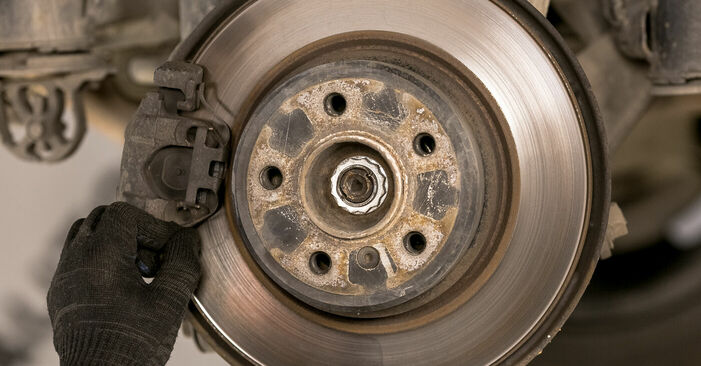

Passo 17Retire a pinça de travão.AUTODOC recomenda:Ao substituir a pinça de travão, é recomendado verificar se existem danos na mangueira do travão e, se necessário, substituir por uma nova.Ao substituir uma pinça de travão é recomendado substituir as pastilhas de travão, verificar o estado dos discos de travão e substituí-los por novos, se necessário.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.
Passo 18Remover as pastilhas de travão.
Passo 19Desconecte o sensor de desgaste das pastilhas do travão.Use uma chave de fenda plana.Passo 20Desenrosque a mangueira do travão da pinça de travão.Utilize uma chave poligonal aberta #11.
Passo 21Desconecte a mangueira de travão.
Passo 22Trate da mangueira do travão.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.Passo 23Instalar e fixar a mangueira do travão numa nova pinça.
Passo 24Aperte o elemento de fixação que liga o tubo de freio à pinça do travão.Utilize uma chave poligonal aberta #11.Use uma chave de torque.Aperte-o para o torque de 15 Nm.
Passo 25Retire a abraçadeira da mangueira do travão.Passo 26Ligue o sensor de desgaste das pastilhas do travão.

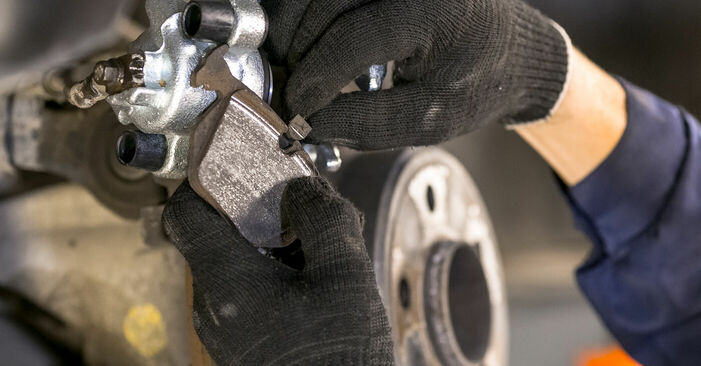

Passo 27Instale as pastilhas de travão.AUTODOC recomenda:Se vai utilizar as pastilhas de travão antigas, limpe-as.Passo 28Instale a pinça do travão e fixe-o.
Passo 29Limpe os pinos guia da pinça de travão.
Passo 30Lubrifique os pinos de guia com lubrificante especial de travão.AUTODOC recomenda:Se não forem fornecidos pinos guia novos num kit com as pinças de travão novas, utilize os antigos.Passo 31Coloque os pinos guia.

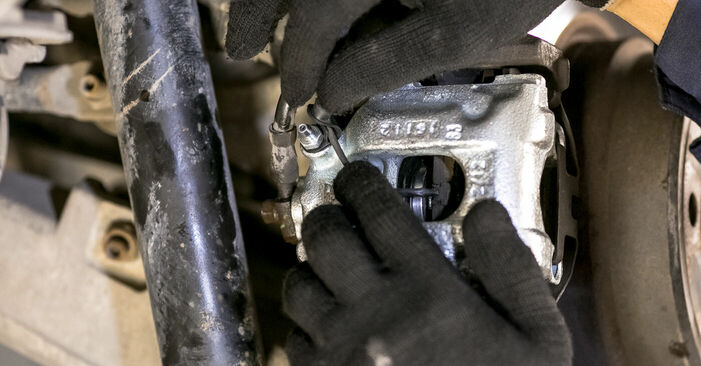

Passo 32Aperte os fixadores da pinça do travão.Use HEX n.º H7.Use uma chave de torque.Aperte-o para o torque de 35 Nm.
Passo 33Instale as tampas anti poeira dos pinos de guia da pinça de travão.
Passo 34Instale a mola de retenção da pinça do travão.Use uma chave de fenda plana.
Passo 35Ligue o kit de purga do travões ao parafuso de purga do travões.Passo 36Solte o parafuso de purga do travão.Utilize uma chave poligonal aberta #11.
Passo 37Purgue o sistema da pinça de travão.Sem ligar o motor, pressione o pedal do travão várias vezes até sentir uma resistência significativa.
Passo 38Aperte o parafuso de purga da pinça de travão.Utilize uma chave poligonal aberta #11.Use uma chave de torque.Aperte-o para o torque de 13 Nm.Passo 39Desligue o kit de purga do travões.
Passo 40Limpe a sujidade do parafuso da mangueira do travão.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.Passo 41Conecte o cabo do sensor de desgaste da pastilha de travão.
Passo 42Trate a superfície onde o disco de travão entra em contacto com o aro da roda.Use massa de cobre.
Passo 43Limpe a superfície do disco de travão.Utilize um produto de limpeza para travões.AUTODOC recomenda:Após aplicar o spray, espere alguns minutos.
Passo 44Instale a roda.AUTODOC recomenda:Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 45Aperte os parafusos da roda.Use o soquete de impacto para roda #17.
Passo 46Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas.Use o soquete de impacto para roda #17.Use uma chave de torque.Aperte-o para o torque de 120 Nm.
Passo 47Retire os macacos e calços.AUTODOC recomenda:Verifique o nível do líquido de travões no depósito de expansão e reabasteça, se necessário.
Passo 48Aperte a tampa do reservatório de líquido dos travões.Feche o capô.AUTODOC recomenda:Sem ligar o motor, pressione o pedal do travão várias vezes até sentir uma resistência significativa.
