Importante!

Este procedimento de substituição pode ser usado para:
MERCEDES-BENZ 190 (W201) E 1.8 (201.018), MERCEDES-BENZ 190 (W201) 2.0 (201.022), MERCEDES-BENZ 190 (W201) E 2.0 (201.024), MERCEDES-BENZ 190 (W201) 2.0 (201.023), MERCEDES-BENZ 190 (W201) 2.0 (201.023), MERCEDES-BENZ 190 (W201) E 2.0, MERCEDES-BENZ 190 (W201) E 2.0 (201.024), MERCEDES-BENZ 190 (W201) E 2.3 (201.028) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como mudar radiador de refrigeração e do termóstato em MERCEDES W201 [TUTORIAL DA AUTODOC]

Como mudar radiador em Mercedes W201 - guia de substituição

Todas as peças que necessita substituir – Radiador para 190 (W201) e outros modelos MERCEDES-BENZ

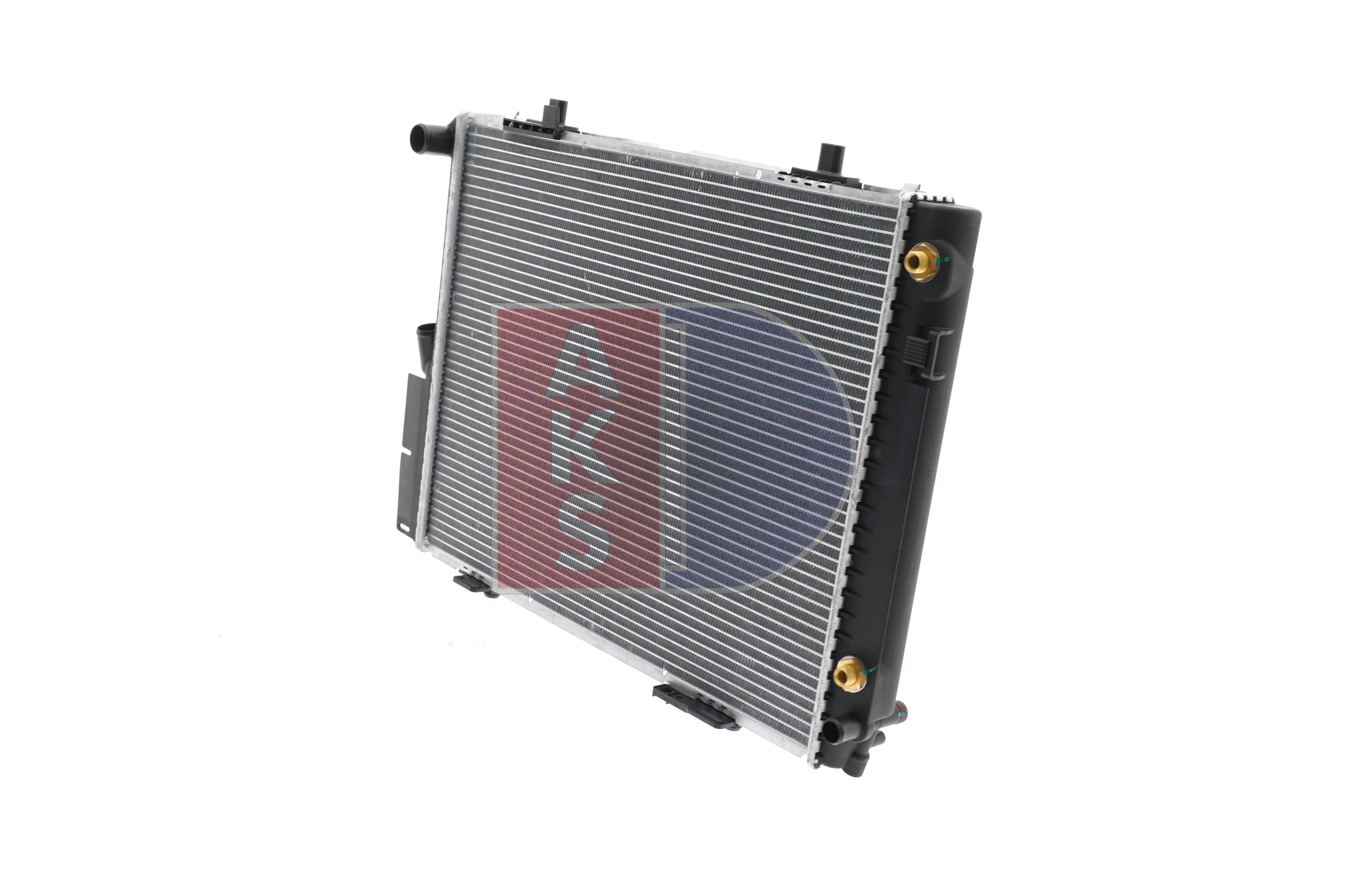

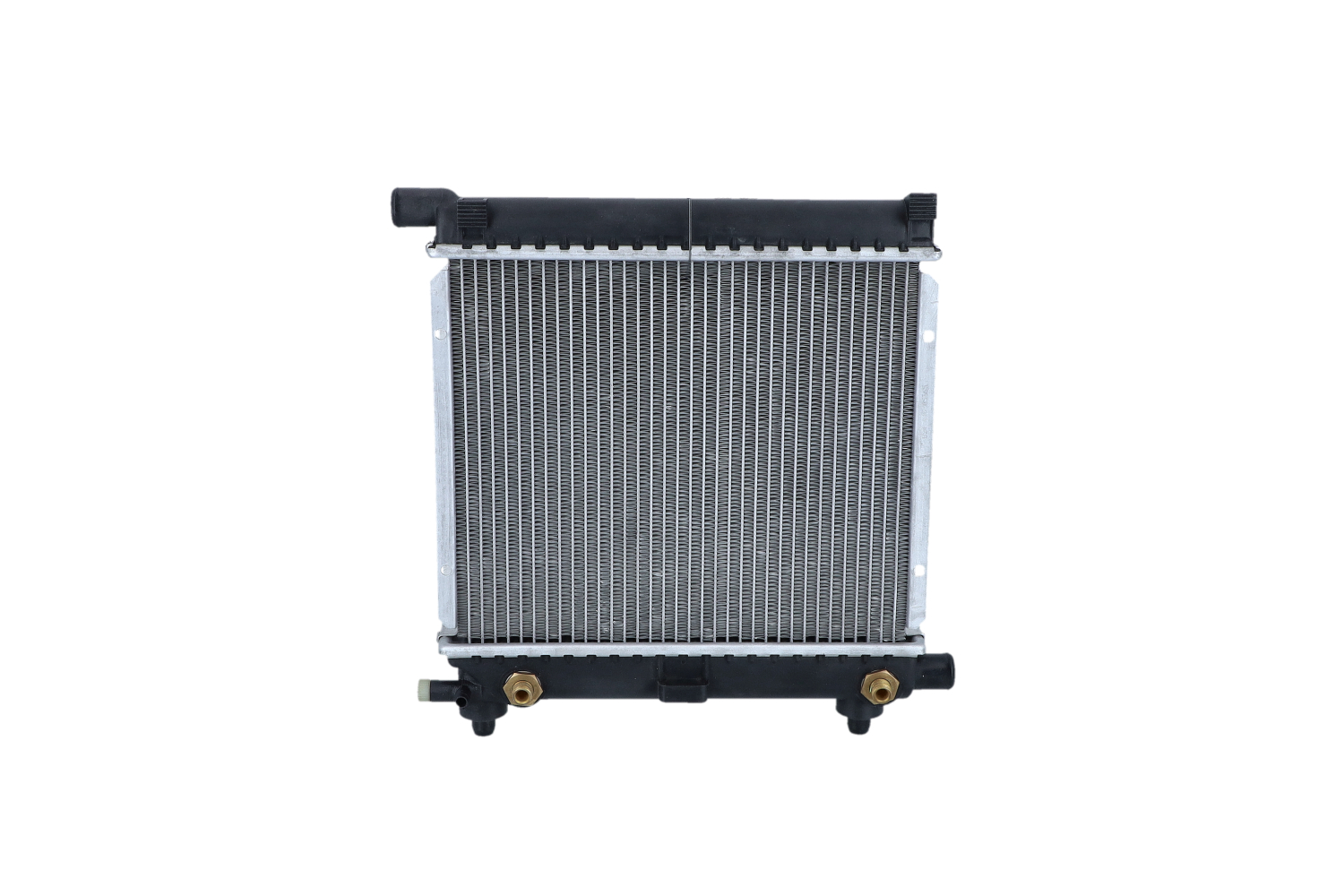

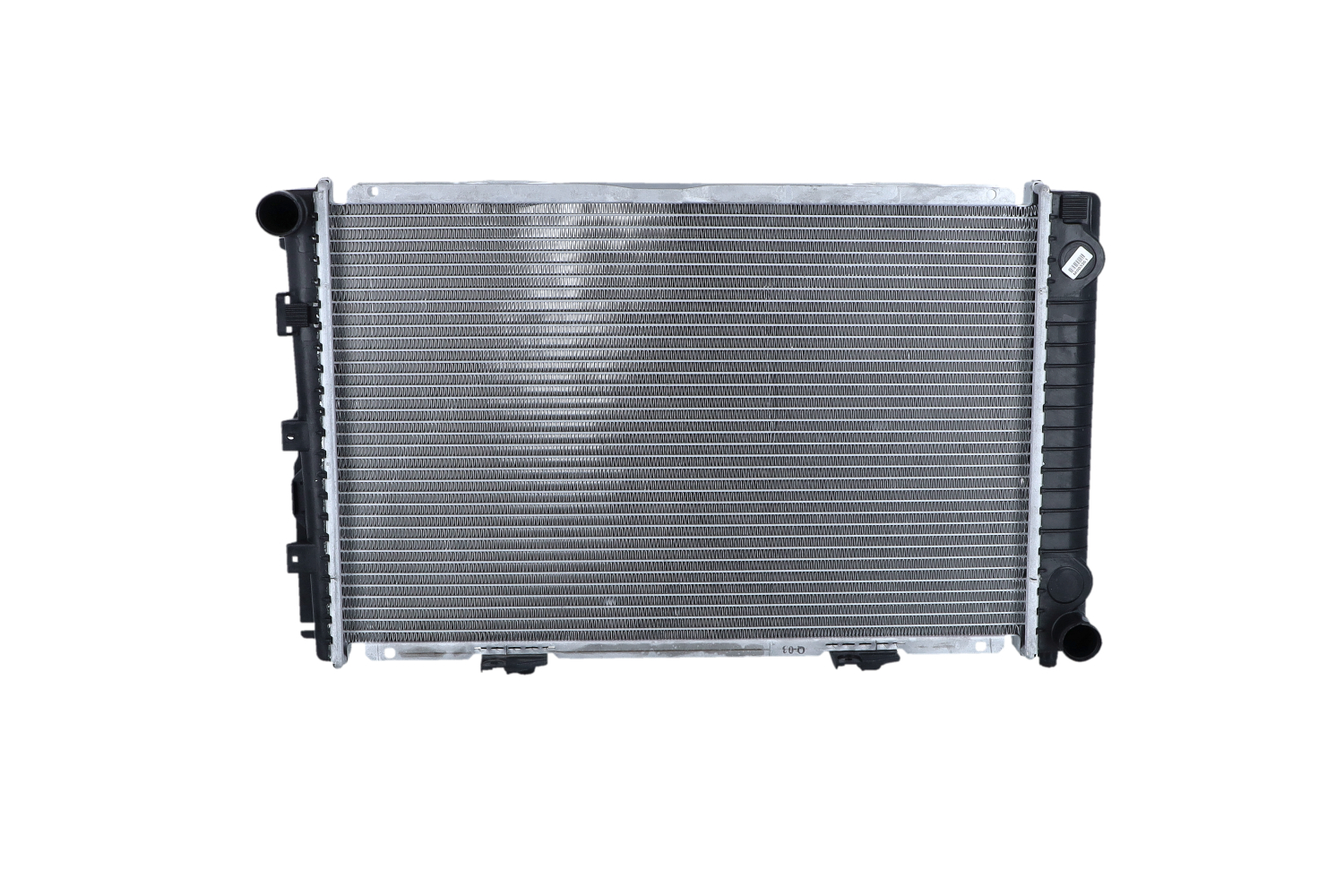

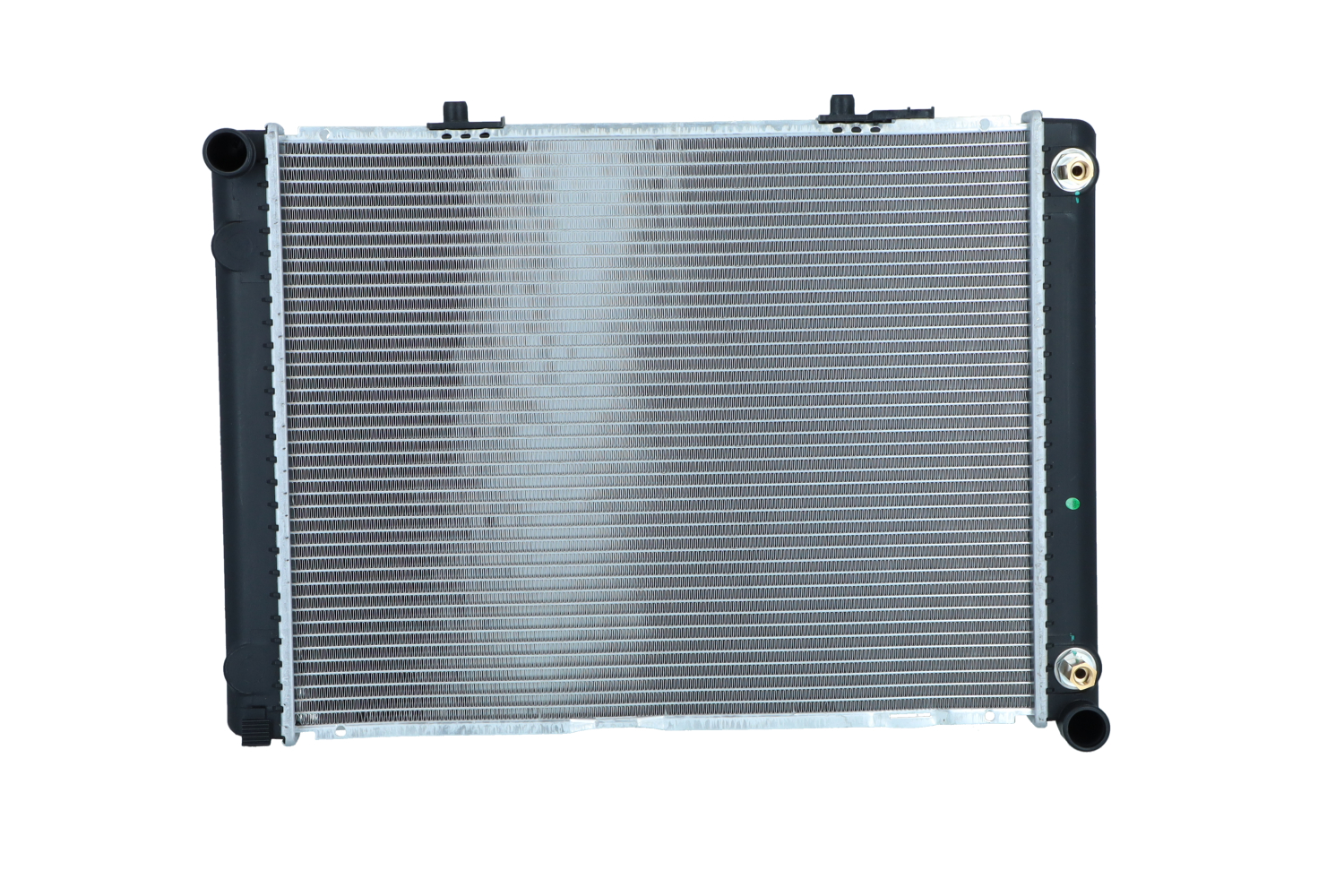

Radiador, arrefecimento do motor

        Radiador, arrefecimento do motor para 190 (W201) Gasolina (109 cv)

        Radiador, arrefecimento do motor para 190 (W201) Gasolina (90 cv)

        Radiador, arrefecimento do motor para 190 (W201) Gasolina (113 cv)

        Radiador, arrefecimento do motor para 190 (W201) Gasolina (102 cv)

        Radiador, arrefecimento do motor para 190 (W201) Gasolina (105 cv)

        Radiador, arrefecimento do motor para 190 (W201) Gasolina (118 cv)

        Radiador, arrefecimento do motor para 190 (W201) Gasolina (122 cv)

        Radiador, arrefecimento do motor para 190 (W201) Gasolina (136 cv)

Substituição: radiador – Mercedes W201. Ferramentas de que irá necessitar:

                        Escova de Arame

                        Spray de limpeza multiusos

                        Chave dinamométrica

                        Chave Combinada nº 10

                        Chave de caixa n.º 7

                        Chave de caixa n.º 8

                        Chave de caixa n.º 10

                        Chave de catraca

                        Alicate de ponta longa

                        Funil

                        Recipiente de líquidos

                        Cobertura para guarda-lamas

Comprar ferramentas

Substituição: radiador – Mercedes W201. Os especialistas da AUTODOC recomendam:

Siga os termos, as recomendações e as exigências da operação da peça fornecida pelo fabricante.
Verifique o estado do líquido de refrigeração e substitua-o, caso seja necessário.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Mercedes W201 – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Abra o capô.
Passo 2

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3

Desenrosque a tampa do depósito do líquido de refrigeração.

Passo 4

Eleve o automóvel utilizando um macaco ou coloque-o sobre um poço de inspeção.

Passo 5

Prepare um recipiente para os líquidos.

Passo 6

Abra a torneira de purga do líquido de refrigeração.
Passo 7

Drene o líquido de refrigeração do motor.

Substituição: radiador – Mercedes W201. Conselho:
Todo o trabalho deve ser feito com o motor parado.Aguarde até que o líquido de refrigeração tenha escorrido completamente para fora do orifício de drenagem.
Passo 8

Feche a torneira de purga do líquido de refrigeração.

Passo 9

Desaperte as braçadeiras da mangueira superior do líquido de refrigeração. Use uma chave soquete nº 7. Use uma chave soquete nº 8. Use uma chave de catraca.
Passo 10

Solte a mangueira de refrigeração superior.

AUTODOC recomenda:
Atenção! O líquido de refrigeração pode vazar das aberturas do radiador.
Passo 11

Afrouxe a braçadeira do tubo do líquido de refrigeração inferior. Use uma chave soquete nº 7. Use uma chave de catraca.
Passo 12

Separe o tubo inferior do líquido de refrigeração.

Substituição: radiador – Mercedes W201. Conselho de especialistas da AUTODOC:
Atenção! O líquido de refrigeração pode vazar das aberturas do radiador.
Passo 13

Limpe os parafusos da carcaça do ventilador do radiador. Use uma escova metálica. Use o spray de limpeza universal.
Passo 14

Desaparafuse os fixadores da carcaça da ventoinha. Use uma chave combinada nº 10. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 15

Retire os parafusos de fixação.
Passo 16

Remova os grampos superiores da carcaça do ventilador do radiador. Utilize um alicate de ponta longa.
Passo 17

Retire a cobertura do ventilador.
Passo 18

Retire os clipes superiores do radiador do motor. Utilize um alicate de ponta longa.
Passo 19

Remova o radiador.
Passo 20

Remova as pastilhas de montagem do radiador de arrefecimento do motor.

AUTODOC recomenda:
Inspecione as pastilhas de montagem. Substitua-as, se for necessário.
Passo 21

Limpe os locais das pastilhas de montagem do radiador de arrefecimento do motor.
Passo 22

Coloque as pastilhas de montagem do radiador de arrefecimento do motor.
Passo 23

Instale o novo radiador.
Passo 24

Coloque os clipes superiores do radiador do motor.
Passo 25

Instale a cobertura do ventilador.
Passo 26

Coloque os grampos superiores da carcaça do ventilador do radiador.
Passo 27

Instale os parafusos de fixação.
Passo 28

Aparafuse os fixadores da carcaça da ventoinha. Use uma chave combinada nº 10. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 29

Conecte o tubo inferior do líquido de refrigeração.
Passo 30

Aperte a braçadeira do tubo do líquido de refrigeração inferior. Use uma chave soquete nº 7. Use uma chave de catraca.
Passo 31

Fixe a mangueira de refrigeração superior.
Passo 32

Aperte a braçadeira do tubo do líquido de refrigeração superior. Use uma chave soquete nº 7. Use uma chave de catraca.
Passo 33

Remova a tampa do depósito do líquido de refrigeração.

Passo 34

Insira o funil.
Passo 35

Verta o líquido de refrigeração no reservatório do líquido de refrigeração.

Substituição: radiador – Mercedes W201. AUTODOC recomenda:
Utilize apenas o líquido de refrigeração recomendado pelo fabricante.O nível do líquido de refrigeração deve atingir a marca MAX.Espere até que o ar saia do sistema.
Passo 36

Coloque a tampa do depósito do líquido de refrigeração.
Passo 37

Enrosque a tampa do depósito do líquido de refrigeração.
Passo 38

Ligue o motor por alguns minutos.

AUTODOC recomenda:
Isto deve ser feito de modo a remover o ar residual do sistema de refrigeração e para verificar se os componentes estão a funcionar corretamente.
Passo 39

Desligue o motor.

Passo 40

Remova a proteção do guarda-lamas.
Passo 41

Feche o capô.
