Importante!

Este procedimento de substituição pode ser usado para:
AUDI A4 Avant (8ED, B7) 2.0 TDI quattro, AUDI A4 Avant (8ED, B7) 1.6, AUDI A4 Avant (8ED, B7) 2.0, AUDI A4 Avant (8ED, B7) 1.8 T, AUDI A4 Avant (8ED, B7) 1.8 T quattro, AUDI A4 Avant (8ED, B7) 2.0 TFSI, AUDI A4 Avant (8ED, B7) 2.0 TFSI quattro, AUDI A4 Avant (8ED, B7) 3.2 FSI, AUDI A4 Avant (8ED, B7) 3.2 FSI quattro, AUDI A4 Avant (8ED, B7) 1.9 TDI, AUDI A4 Avant (8ED, B7) 2.0 TDI 16V, AUDI A4 Avant (8ED, B7) 2.5 TDI, AUDI A4 Avant (8ED, B7) 3.0 TDI quattro, AUDI A4 Avant (8ED, B7) RS4 quattro, AUDI A4 Avant (8ED, B7) S4 quattro, AUDI A4 Avant (8ED, B7) 2.0 TFSI, AUDI A4 Avant (8ED, B7) 2.0 TFSI quattro, AUDI A4 Avant (8ED, B7) 2.0 TDI, AUDI A4 Avant (8ED, B7) 2.0 TDI quattro, AUDI A4 Avant (8ED, B7) 2.7 TDI, AUDI A4 Avant (8ED, B7) 2.0 TDI, AUDI A4 Avant (8ED, B7) 3.0 TDI quattro, AUDI A4 Avant (8ED, B7) 2.0 TFSI, AUDI A4 Avant (8ED, B7) 3.0 quattro, AUDI A4 Avant (8ED, B7) 3.0, AUDI A4 Avant (8ED, B7) 2.0 TDI, AUDI A4 Avant (8ED, B7) 2.0 TDI quattro, AUDI A4 Avant (8ED, B7) 2.7 TDi, AUDI A4 Avant (8ED, B7) 2.0 TDI, AUDI A4 Avant (8ED, B7) 2.0 TDI … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

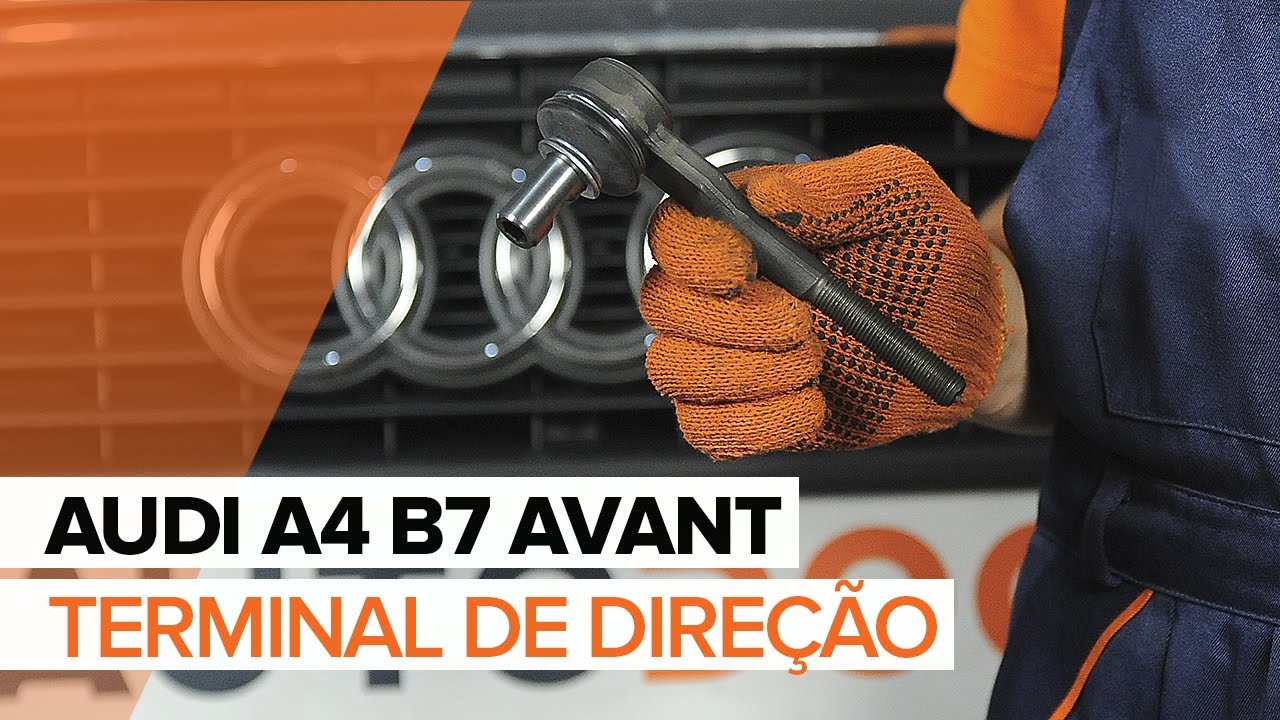

Como substituir um terminal de direção no AUDI A4 B7 AVANT [TUTORIAL]

Como mudar terminal de direção em Audi A4 B7 Avant - guia de substituição

Todas as peças que necessita substituir – Ponteiras de Direcção para A4 Avant (8ED, B7) e outros modelos AUDI

Rótula de direção

Barra de direcção

Kit de montagem, rótula de barra de direcção

        Rótula de direção para AUDI A4 Avant (8ED, B7) 1.6 Gasolina (102 cv)

        Rótula de direção para AUDI A4 Avant (8ED, B7) 2.0 Gasolina (130 cv)

        Rótula de direção para AUDI A4 Avant (8ED, B7) 1.8 T Gasolina (163 cv)

        Rótula de direção para AUDI A4 Avant (8ED, B7) 1.8 T quattro Gasolina (163 cv)

        Rótula de direção para AUDI A4 Avant (8ED, B7) 2.0 TFSI Gasolina (200 cv)

        Rótula de direção para AUDI A4 Avant (8ED, B7) 2.0 TFSI quattro Gasolina (200 cv)

        Rótula de direção para AUDI A4 Avant (8ED, B7) 3.2 FSI Gasolina (255 cv)

        Rótula de direção para AUDI A4 Avant (8ED, B7) 3.2 FSI quattro Gasolina (255 cv)

        Rótula de direção para AUDI A4 Avant (8ED, B7) 1.9 TDI Diesel (116 cv)

Substituição: terminal de direção – Audi A4 B7 Avant. Ferramentas de que poderá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave Combinada nº 18

                        Chave Combinada nº 22

                        Chave de caixa n.º 13

                        Chave de caixa n.º 16

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Chave dinamométrica

                        Paquímetro

                        Martelo

                        Punção de arrombar

                        Cinzel plano

                        Calço de roda

Comprar ferramentas

Substituição: terminal de direção – Audi A4 B7 Avant. AUTODOC recomenda:

Substitua os terminais de direção em pares.
O procedimento de substituição é idêntico para os terminais direito e esquerdo de direção.
Todo o trabalho deve ser feito com o motor parado.

Substituição: terminal de direção – Audi A4 B7 Avant. Sequência recomendada de passos:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. Audi A4 B7 Avant
Passo 5

Retire a roda.
Passo 6

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 7

Limpe a contraporca, que liga o tirante à extremidade do tirante. Use uma escova metálica. Use spray WD-40.
Passo 8

Solte a porca de bloqueio que prende o terminal de direção à barra de direção. Use uma chave combinada nº 18. Use uma chave combinada nº 22.
Passo 9

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 10.1

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 13.

Passo 10.2

Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 11

Remova o parafuso de fixação. Use um saca-pino. Use um martelo.
Passo 12

Desconecte o terminal de direção da manga de eixo. Use um cinzel plano para metal. Use um martelo.
Passo 13

Desaparafuse a extremidade da barra de direção. Use uma chave combinada nº 18. Use uma chave combinada nº 22.
Passo 14

Limpe os assentos de montagem do terminal da direção. Use uma escova metálica. Use spray WD-40.
Passo 15

Aparafusar um novo terminal de direção.

Substituição: terminal de direção – Audi A4 B7 Avant. Os especialistas da AUTODOC recomendam:
Ao instalar o terminal da barra de direção lembre-se de fazer o mesmo número de voltas ou deixar o mesmo comprimento da exposição do fio segundo as suas medições.
Passo 16

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 17

Instale o parafuso de fixação.
Passo 18

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 7 Nm.
Passo 19

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 45 Nm.
Passo 20

Apertar a porca de bloqueio do terminal de direção. Use uma chave combinada nº 18. Use uma chave combinada nº 22. Use uma chave de torque. Aperte-o para o torque de 40 Nm.
Passo 21

Trate a porca de fixação conectada ao terminal de direção à manga de eixo. Use massa de cobre.
Passo 22

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 23

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: terminal de direção – Audi A4 B7 Avant. Depois de aplicar o spray, espere alguns minutos.
Passo 24

Instale a roda.

Substituição: terminal de direção – Audi A4 B7 Avant. Conselho:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 25

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 26

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.

Substituição: terminal de direção – Audi A4 B7 Avant. Conselho de especialistas da AUTODOC:
Verifique e ajuste o alinhamento das rodas, se necessário.
Passo 27

Retire os macacos e calços.
