Importante!

Este procedimento de substituição pode ser usado para:
MAZDA 3 três volumes (BK) 2.0 (BKEP), MAZDA 3 três volumes (BK) 1.6 DI Turbo (BK12Y), MAZDA 3 três volumes (BK) 2.3, MAZDA 3 três volumes (BK) 2.0 MZR-CD (BK12), MAZDA 3 três volumes (BK) 2.0, MAZDA 3 três volumes (BK) 2.3 SP23 (BK3P), MAZDA 3 três volumes (BK) 1.5 (BK5P) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir um ponteiras de direcção no MAZDA 3 BK TUTORIAL | AUTODOC

Como mudar terminal de direção em Mazda 3 BK - guia de substituição

Todas as peças que necessita substituir – Ponteiras de Direcção para 3 três volumes (BK) e outros modelos MAZDA

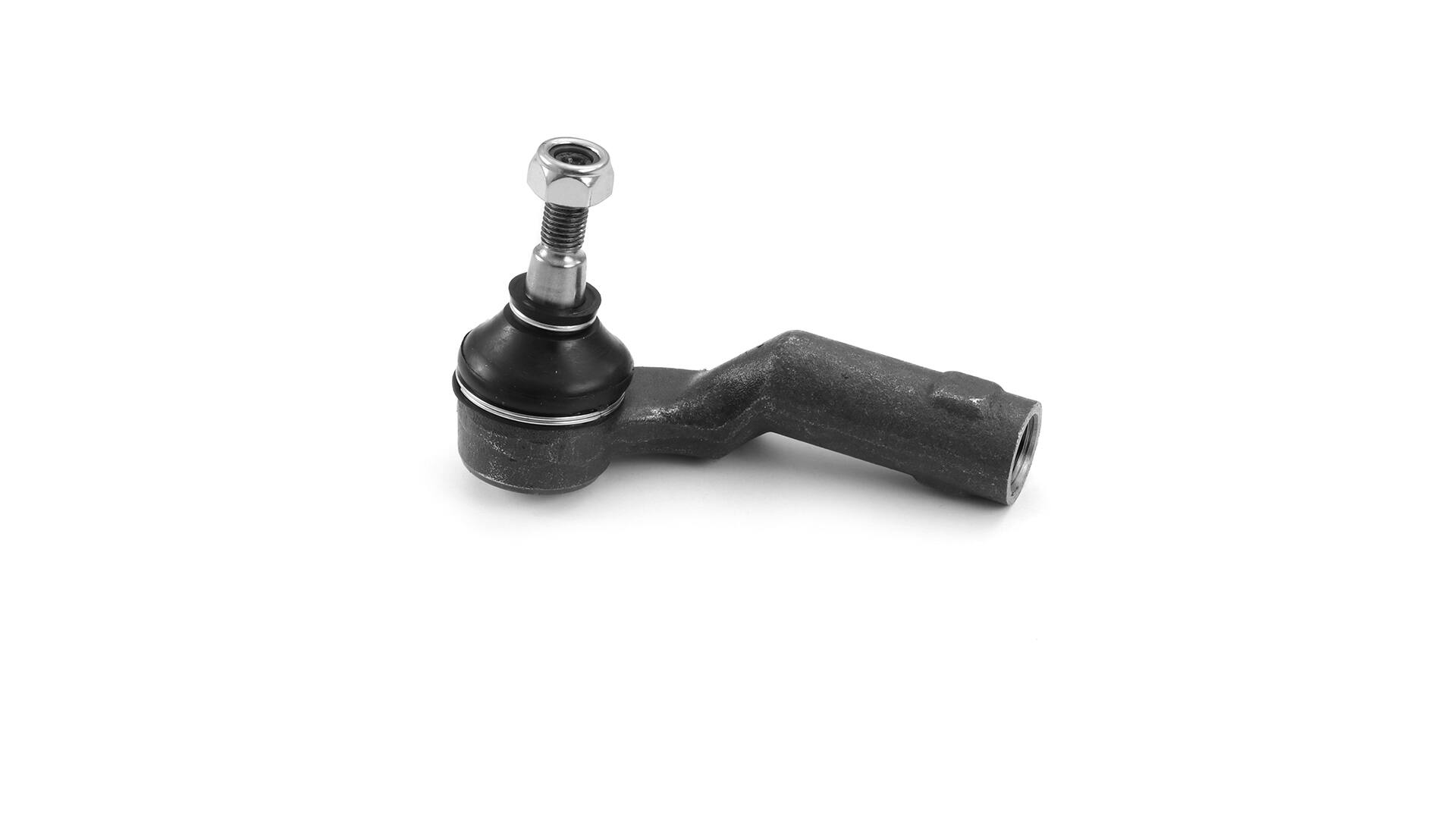

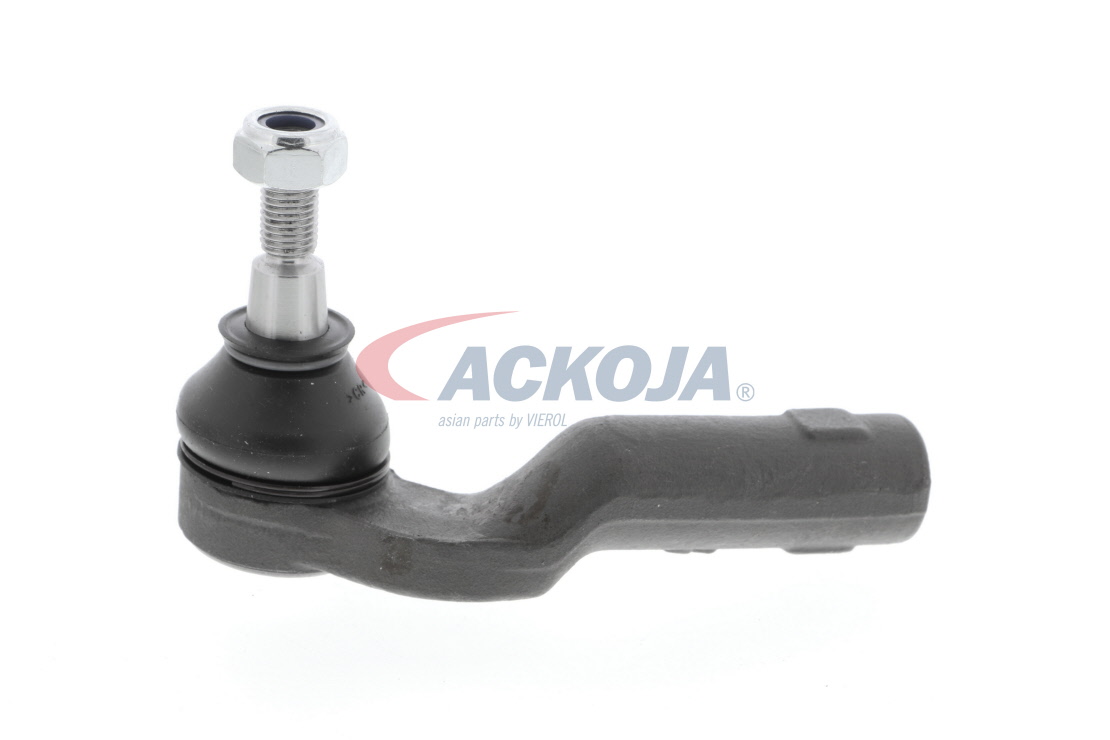

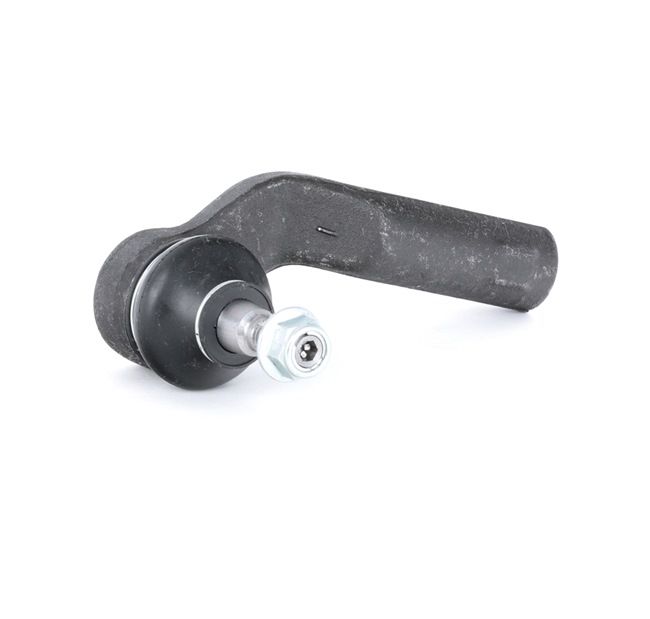

Rótula de direção

        Rótula de direção para 3 Sedan (BK) Gasolina (150 cv)

        Rótula de direção para 3 Sedan (BK) Diesel (109 cv)

        Rótula de direção para 3 Sedan (BK) Gasolina (160 cv)

        Rótula de direção para 3 Sedan (BK) Diesel (143 cv)

        Rótula de direção para 3 Sedan (BK) Gasolina (141 cv)

        Rótula de direção para 3 Sedan (BK) Gasolina (156 cv)

        Rótula de direção para 3 Sedan (BK) Gasolina (114 cv)

Substituição: terminal de direção – Mazda 3 BK. Ferramentas de que irá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave Combinada nº 24

                        Chave de caixa n.º 14

                        Soquete de impacto para roda nº 19

                        Chave de catraca

                        Chave dinamométrica

                        Paquímetro

                        Extrator de articulação esférica

                        Alicates de Corte

                        Calço de roda

Comprar ferramentas

Substituição: terminal de direção – Mazda 3 BK. Conselho da AUTODOC:

Substitua os terminais de direção em pares.
O procedimento de substituição é idêntico para os terminais direito e esquerdo de direção.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Mazda 3 BK – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #19.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Mazda 3 BK
Passo 5

Retire a roda.
Passo 6

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 7

Limpe a contraporca, que liga o tirante à extremidade do tirante. Use uma escova metálica. Use spray WD-40.

Passo 8

Solte a porca de bloqueio que prende o terminal de direção à barra de direção. Use uma chave combinada nº 24.
Passo 9

Remova a cavilha. Use um alicate de corte.
Passo 10

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.

Passo 11

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 14. Use uma chave de catraca.
Passo 12

Desconecte o terminal de direção da manga de eixo. Use um extrator de articulação esférica.
Passo 13

Desaparafuse a extremidade da barra de direção
Passo 14

Limpe os assentos de montagem do terminal da direção. Use uma escova metálica. Use spray WD-40.
Passo 15

Aparafusar um novo terminal de direção.

Substituição: terminal de direção – Mazda 3 BK. Conselho da AUTODOC:
Ao instalar o terminal da barra de direção lembre-se de fazer o mesmo número de voltas ou deixar o mesmo comprimento da exposição do fio segundo as suas medições.
Passo 16

Conecte a extremidade do terminal de direção à manga de eixo.

Passo 17

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 14. Use uma chave de torque. Aperte-o para o torque de 40 Nm.
Passo 18

Apertar a porca de bloqueio do terminal de direção. Use uma chave combinada nº 24. Use uma chave de torque. Aperte-o para o torque de 80 Nm.
Passo 19

Trate a porca de fixação conectada ao terminal de direção à manga de eixo. Use massa de cobre.

Passo 20

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 21

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: terminal de direção – Mazda 3 BK. Depois de aplicar o spray, espere alguns minutos.
Passo 22

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Mazda 3 BK
Passo 23

Aperte os parafusos da roda. Use o soquete de impacto para roda #19.
Passo 24

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #19. Use uma chave de torque. Aperte-o para o torque de 118 Nm.

Substituição: terminal de direção – Mazda 3 BK. Conselho de especialistas da AUTODOC:
Verifique e ajuste o alinhamento das rodas, se necessário.
Passo 25

Retire os macacos e calços.
