Importante!

Este procedimento de substituição pode ser usado para:
MERCEDES-BENZ Classe C Sedan (W203) C 180 (203.035), MERCEDES-BENZ Classe C Sedan (W203) C 200 Kompressor (203.045), MERCEDES-BENZ Classe C Sedan (W203) C 320 (203.064), MERCEDES-BENZ Classe C Sedan (W203) C 200 CDI (203.004), MERCEDES-BENZ Classe C Sedan (W203) C 270 CDI (203.016), MERCEDES-BENZ Classe C Sedan (W203) C 220 CDI (203.006, 203.008), MERCEDES-BENZ Classe C Sedan (W203) C 32 AMG Kompressor (203.065), MERCEDES-BENZ Classe C Sedan (W203) C 200 CDI (203.004), MERCEDES-BENZ Classe C Sedan (W203) C 180 Kompressor (203.046), MERCEDES-BENZ Classe C Sedan (W203) C 200 Kompressor (203.042), MERCEDES-BENZ Classe C Sedan (W203) C 30 CDI AMG (203.018), MERCEDES-BENZ Classe C Sedan (W203) C 200 CDI (203.007), MERCEDES-BENZ Classe C Sedan (W203) C 200 CGI Kompressor (203.043), MERCEDES-BENZ Classe C Sedan (W203) C 230 Kompressor (203.040), MERCEDES-BENZ Classe C Sedan (W203) C 220 CDI (203.008), MERCEDES-BENZ Classe C Sedan (W203) C 55 AMG (203.076), MERCEDES-BENZ Classe C Sedan (W203) C 320 CDI (203.020), MERCEDES-BENZ Classe C Sedan (W203) C 280 (203.054), MERCEDES-BENZ Classe C Sedan (W203) C 350 (203.056), MERCEDES-BENZ Classe C Sedan (W203) C 230 (203.052), MERCEDES-BENZ Classe C Sedan (W203) 3.5 (203.056), MERCEDES-BENZ Classe C Sedan (W203) C 220 CDI (203.006), MERCEDES-BENZ Classe C Sedan (W203) C 270 CDI (203.016) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir ponteiras de direção MERCEDES-BENZ W203 Classe C [TUTORIAL AUTODOC]

Como mudar terminal de direção em Mercedes W203 - guia de substituição

Todas as peças que necessita substituir – Ponteiras de Direcção para Classe C Sedan (W203) e outros modelos MERCEDES-BENZ

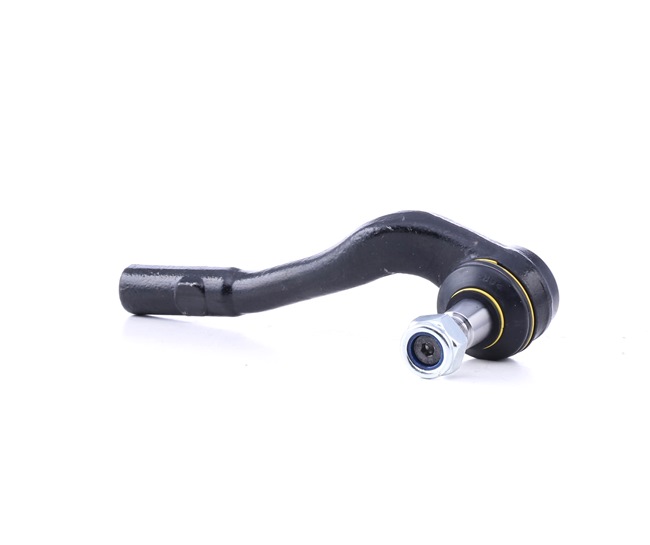

Rótula de direção

        Rótula de direção para Classe C Sedan (W203) Gasolina (129 cv)

        Rótula de direção para Classe C Sedan (W203) Gasolina (163 cv)

        Rótula de direção para Classe C Sedan (W203) Gasolina (218 cv)

        Rótula de direção para Classe C Sedan (W203) Diesel (116 cv)

        Rótula de direção para Classe C Sedan (W203) Diesel (170 cv)

        Rótula de direção para Classe C Sedan (W203) Diesel (143 cv)

        Rótula de direção para Classe C Sedan (W203) Gasolina (354 cv)

        Rótula de direção para Classe C Sedan (W203) Diesel (102 cv)

        Rótula de direção para Classe C Sedan (W203) Gasolina (143 cv)

Substituição: terminal de direção – Mercedes W203. Ferramentas que necessita:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Chave dinamométrica

                        Chave de caixa n.º 21

                        Chave Combinada nº 21

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Vira-macho

                        Paquímetro

                        Extrator de articulação esférica

                        Pé-de-cabra

                        Calço de roda

Comprar ferramentas

Substituição: terminal de direção – Mercedes W203. AUTODOC recomenda:

Substitua os terminais de direção em pares.
O procedimento de substituição é idêntico para os terminais direito e esquerdo de direção.
Todo o trabalho deve ser feito com o motor parado.

Substituição: terminal de direção – Mercedes W203. Siga os seguintes passos:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Mercedes W203
Passo 5

Retire a roda.
Passo 6

Limpe todas as conexões do terminal da barra de direção. Use uma escova metálica. Use spray WD-40.
Passo 7

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 8

Solte a porca de bloqueio que prende o terminal de direção à barra de direção. Use uma chave combinada nº 21 (2 peças).
Passo 9

Desenrosque a extremidade da porca de fixação da manga de eixo. Use uma chave soquete nº 21. Use uma chave de tarraxa.
Passo 10

Desconecte o terminal de direção da manga de eixo. Use um extrator de articulação esférica. Utilize um pé-de-cabra.
Passo 11

Desaparafuse a extremidade da barra de direção.
Passo 12

Limpe os assentos de montagem do terminal da direção. Use uma escova metálica. Use spray WD-40.
Passo 13

Aparafusar um novo terminal de direção.

Substituição: terminal de direção – Mercedes W203. Os profissionais recomendam:
Ao instalar o terminal da barra de direção lembre-se de fazer o mesmo número de voltas ou deixar o mesmo comprimento da exposição do fio segundo as suas medições.
Passo 14

Conecte a extremidade do terminal de direção à manga de eixo.
Passo 15

Aparafuse a porca de fixação que liga o terminal de direção à manga do eixo. Use uma chave soquete nº 21. Use uma chave de catraca.
Passo 16

Aparafuse no terminal de direção a contraporca. Use uma chave combinada nº 21 (2 peças).
Passo 17

Ao desinstalar, marcar ou medir a posição precisa da articulação esférica na barra de direção, ou contar o número de voltas para evitar posteriormente o desalinhamento. Use um paquímetro.
Passo 18

Apertar a porca de bloqueio do terminal de direção. Use uma chave combinada nº 21 (2 peças). Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Passo 19

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 21. Use uma chave de torque. Aperte-o para o torque de 50 Nm.+60°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 20

Trate a porca de fixação conectada ao terminal de direção à manga de eixo. Use massa de cobre.
Passo 21

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 22

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: terminal de direção – Mercedes W203. Depois de aplicar o spray, espere alguns minutos.
Passo 23

Instale a roda.

AUTODOC recomenda:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 24

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 25

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 110 Nm.

Substituição: terminal de direção – Mercedes W203. Conselho de especialistas da AUTODOC:
Verifique e ajuste o alinhamento das rodas, se necessário.
Passo 26

Retire os macacos e calços.
