Importante!

Este procedimento de substituição pode ser usado para:
ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXT1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF1A, 312.AXD1A) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

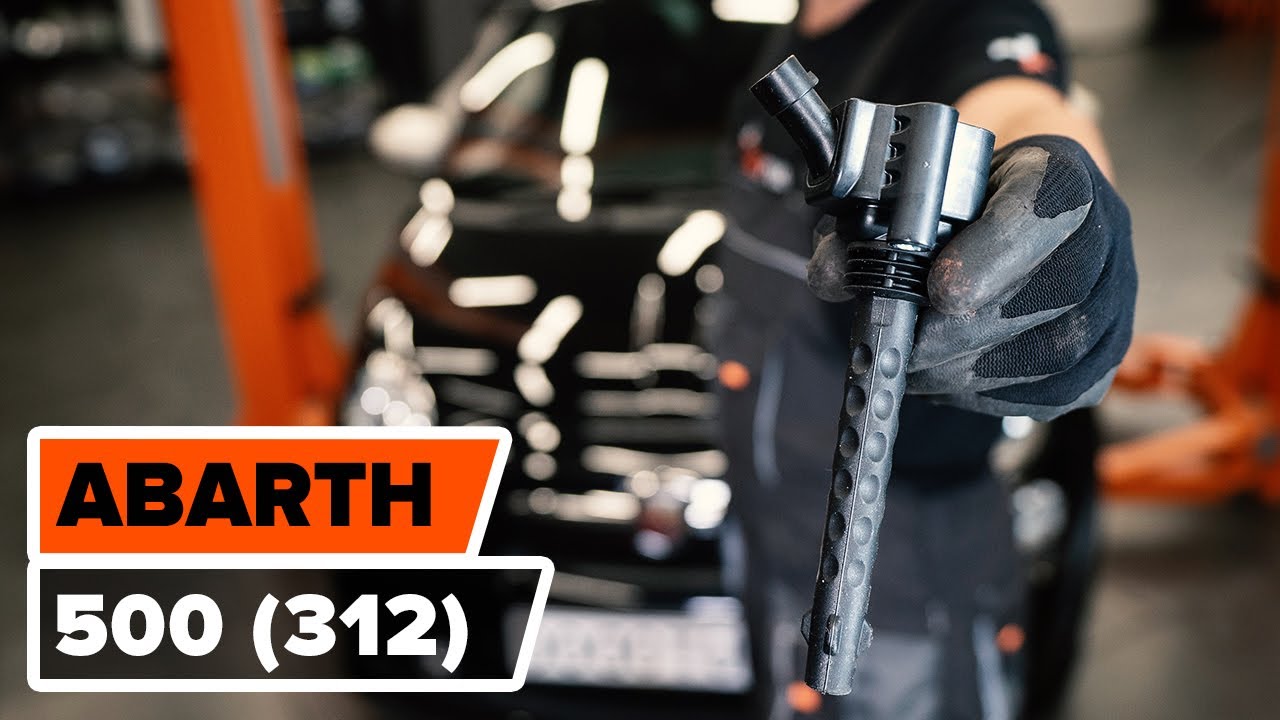

Como substituir bobina de ignição no ABARTH 500 (312) [TUTORIAL AUTODOC]

Como mudar bobina de ignição em Abarth 595 - guia de substituição

Produtos alternativos

Bobina de ignição

Substituição: bobina de ignição – Abarth 595. Lista das ferramentas de que irá necessitar:

                      Lubrificante antigripante de alta temperatura

                      Chave de caixa n.º 10

                      Chave de caixa n.º 13

                      Chave de catraca

                      Chave dinamométrica

                      Alicates Universais

                      Chave de fenda plana

                      Toalha microfibra

                      Cobertura para guarda-lamas

Comprar ferramentas

Substituição: bobina de ignição – Abarth 595. Os especialistas da AUTODOC recomendam:

O procedimento de substituição é igual para as bobinas de ignição de todos os cilindros.
Todo o trabalho deve ser feito com o motor parado.

Substituição: bobina de ignição – Abarth 595. Sequência recomendada de passos:

Passo 1

Abra o capô.
Passo 2

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3

Desencaixe a braçadeira da mangueira da entrada de ar. Use uma chave de fenda plana.
Passo 4

Desconecte a braçadeira da mangueira de ventilação do cárter. Use uma chave de fenda plana.
Passo 5

Desaperte o fixador da tampa do motor. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 6

Desconecte o tubo de entrada de ar do compartimento do filtro de ar.
Passo 7

Retire a tampa do motor montada com a caixa do filtro de ar.
Passo 8

Desconecte a mangueira de ventilação do cárter do tubo de ventilação.
Passo 9

Cubra a mangueira da entrada de ar com um pano de microfibra para prevenir a entrada de poeira e sujidade no sistema.
Passo 10

Desconecte os fixadores da mangueira de ventilação do cárter. Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 11

Solte os fixadores de plástico dos conectores da bobina de ignição. Use chave de parafusos plana (2 peças).
Passo 12

Desconecte a braçadeira da mangueira de ventilação do cárter da válvula de distribuição. Use uma chave de fenda plana. Desconecte a mangueira de ventilação do cárter.
Passo 13

Desconecte o conector do sensor de posição do eixo de comando de válvulas.
Passo 14

Desaperte os fixadores do terminal de ligação à terra das bobinas de ignição. Use uma chave soquete nº 10.
Passo 15

Desconecte os conectores das bobinas de ignição.
Passo 16

Eleve ligeiramente a cablagem das bobinas de ignição e mova para o lado.
Passo 17

Desaperte o suporte da bobina de ignição. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 18

Retire a bobina de ignição do orifício da vela de ignição.

Substituição: bobina de ignição – Abarth 595. AUTODOC recomenda:
Recorde a sequência de passos de desmontagem da bobina de ignição.
Passo 19

Trate a ponta da bobina de ignição. Use massa de alta temperatura. Use uma chave de fenda plana.
Passo 20

Instale a bobina de ignição nova no orifício da vela de ignição. Certifique-se que ouve um clique a indicar que está fixa no local.
Passo 21

Apertar a fixação da bobina de ignição. Use uma chave soquete nº 10. Use uma chave de torque. Aperte-o para o torque de 8 Nm.
Passo 22

Fixe a cablagem das bobinas de ignição nos seus locais de montagem.
Passo 23

Ligue os conectores das bobinas de ignição.
Passo 24

Ligue o conector no sensor de posição do eixo de comando de válvulas.
Passo 25

Aperte o terminal de ligação à terra das bobinas de ignição. Use uma chave soquete nº 10.
Passo 26

Aperte os fixadores da mangueira de ventilação do cárter. Use uma chave soquete nº 13.
Passo 27

Conecte a mangueira de ventilação do cárter à válvula de Ventilação Positiva do Cárter. Instale a braçadeira da mangueira de ventilação do cárter. Use um alicate universal.
Passo 28

Retire o pano de microfibra da mangueira de entrada de ar.
Passo 29

Instale a tampa do motor e fixe-a.

Substituição: bobina de ignição – Abarth 595. Os profissionais recomendam:
Certifique-se que a tampa do motor está bem encaixada. Não deve estar deslocada dos fixadores guia.Não aplique força excessiva ao instalar a peça. Caso contrário, pode danificar os fixadores.
Passo 30

Ligue a mangueira de ventilação do cárter ao tubo de ventilação.
Passo 31

Aperte os fixadores da tampa do motor. Use uma chave soquete nº 10.
Passo 32

Conecte o tubo de entrada de ar ao compartimento do filtro de ar.
Passo 33

Aperte a braçadeira da mangueira de entrada de ar. Use um alicate universal.
Passo 34

Aperte a braçadeira da mangueira de ventilação do cárter. Use um alicate universal.
Passo 35

Remova a proteção do guarda-lamas.
Passo 36

Ligue o motor por alguns minutos. Isso é necessário para garantir que o componente funcione corretamente.
Passo 37

Desligue o motor.

Passo 38

Feche o capô.
