Importante!

Este procedimento de substituição pode ser usado para:
SKODA OCTAVIA (1U2) 1.6, SKODA OCTAVIA (1U2) 1.8, SKODA OCTAVIA (1U2) 1.9 TDI, SKODA OCTAVIA (1U2) 1.6, SKODA OCTAVIA (1U2) 1.9 SDI, SKODA OCTAVIA (1U2) 1.9 TDI, SKODA OCTAVIA (1U2) 1.8 T, SKODA OCTAVIA (1U2) 2.0, SKODA OCTAVIA (1U2) 1.4, SKODA OCTAVIA (1U2) 1.4 16V, SKODA OCTAVIA (1U2) RS 1.8 T, SKODA OCTAVIA (1U2) 1.8 T 4x4, SKODA OCTAVIA (1U2) 1.9 TDI, SKODA OCTAVIA (1U2) 1.9 TDI … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como trocar braço de suspensão dianteiro SKODA OCTAVIA 1U TUTORIAL | AUTODOC

Como mudar braço inferior da parte dianteira em Skoda Octavia 1U - guia de substituição

Todas as peças que necessita substituir – Braço De Suspensão para OCTAVIA (1U2) e outros modelos SKODA

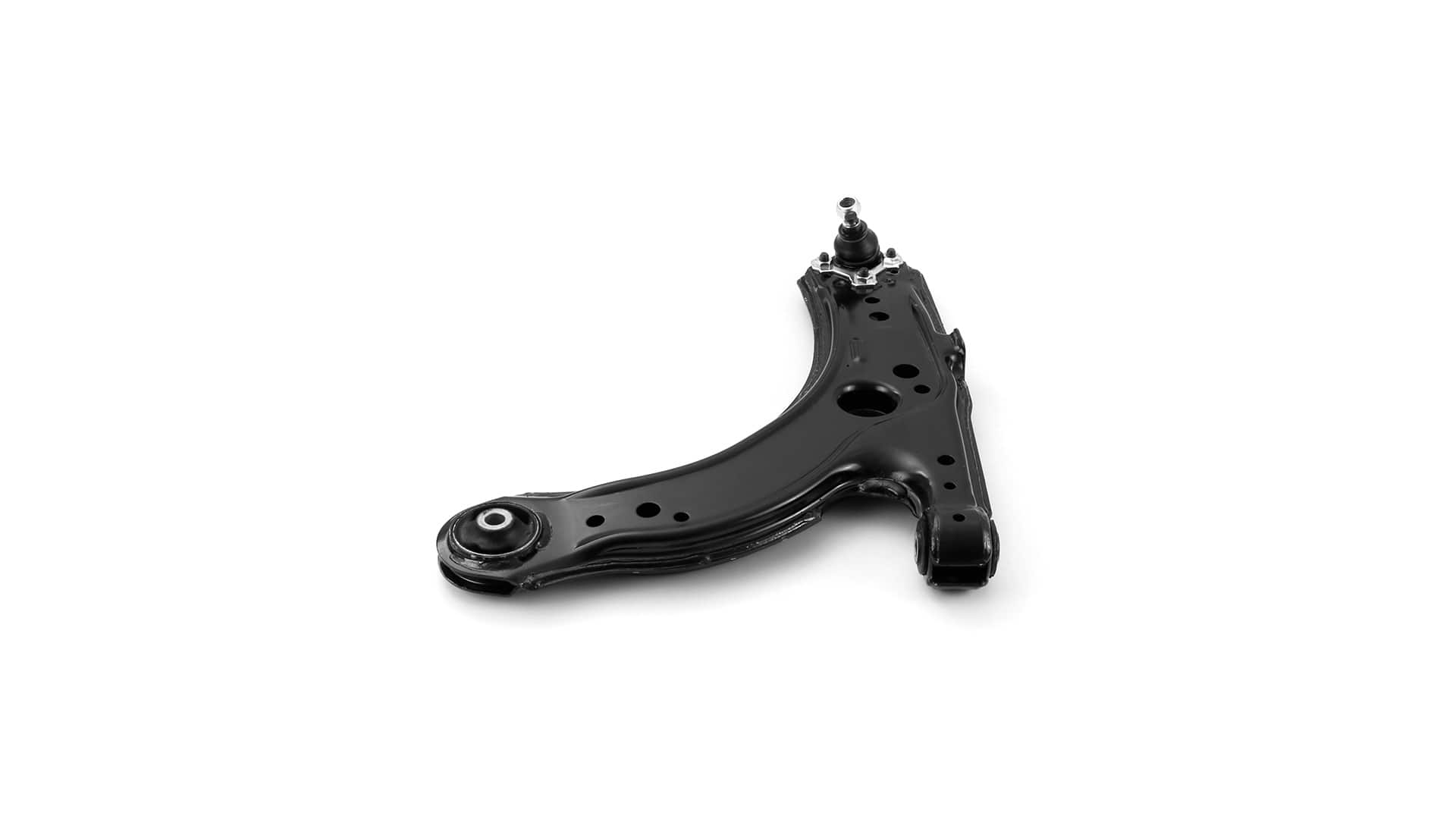

Braço de suspensão

        Braço de suspensão para Octavia I Hatchback (1U2) Gasolina (75 cv)

        Braço de suspensão para Octavia I Hatchback (1U2) Gasolina (125 cv)

        Braço de suspensão para Octavia I Hatchback (1U2) Diesel (90 cv)

        Braço de suspensão para Octavia I Hatchback (1U2) Gasolina (101 cv)

        Braço de suspensão para Octavia I Hatchback (1U2) Diesel (68 cv)

        Braço de suspensão para Octavia I Hatchback (1U2) Diesel (110 cv)

        Braço de suspensão para Octavia I Hatchback (1U2) Gasolina (150 cv)

        Braço de suspensão para Octavia I Hatchback (1U2) Gasolina (116 cv)

        Braço de suspensão para Octavia I Hatchback (1U2) Gasolina (60 cv)

Substituição: braço inferior da parte dianteira – Skoda Octavia 1U. Ferramentas de que poderá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Massa lubrificante de cerâmica para altas temperaturas

                        Chave dinamométrica

                        Chave de caixa n.º 13

                        Chave de caixa n.º 16

                        Chave de caixa n.º 18

                        Chave Combinada nº 18

                        Chave Combinada nº 19

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Pé-de-cabra

                        Chave De Fenda Plana

                        Martelo de borracha

                        Extrator de articulação esférica

                        Macaco hidráulico para caixa de transmissão

                        Vira-macho

                        Calço de roda

Comprar ferramentas

Substituição: braço inferior da parte dianteira – Skoda Octavia 1U. AUTODOC recomenda:

O procedimento de substituição é idêntico para os braços de suspensão inferiores esquerdo e direito.
Todo o trabalho deve ser feito com o motor parado.

Substituição: braço inferior da parte dianteira – Skoda Octavia 1U. Sequência recomendada de passos:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Skoda Octavia 1U
Passo 5

Retire a roda.
Passo 6

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.

Passo 7

Desenrosque o elemento que fixa o tirante da barra estabilizadora ao braço de suspensão. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 8

Remova o parafuso de fixação.

Passo 9

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 10

Desaperte a fixação da articulação esférica da manga de eixo. Use uma chave combinada nº 19.
Passo 11

Desligue a articulação esférica da manga de eixo. Use um extrator de articulação esférica.
Passo 12

Desaperte o braço de fixação dianteiro. Use uma chave soquete nº 18. Use uma chave de tarraxa. Use uma chave de catraca.
Passo 13

Remova o fixador frontal do braço de controlo.
Passo 14

Desaperte o fixador traseiro que liga o braço da suspensão ao subchassi. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 15

Remova o fixador traseiro do braço de controlo.

Passo 16

Remova o braço. Utilize um pé-de-cabra.
Passo 17

Desaperte o fixador que liga a rótula de suspensão ao braço da suspensão. Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 18

Retire os parafusos de fixação.

Passo 19

Remova a articulação esférica.
Passo 20

Ligue a rótula de suspensão ao braço da suspensão.
Passo 21

Instale os parafusos de fixação.

Passo 22

Aperte os fixadores que ligam a junta esférica ao braço de suspensão. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 20 Nm.+90°
Passo 23

Limpe os locais de montagem e a rosca do braço da suspensão. Use uma escova metálica. Use spray WD-40.
Passo 24

Instale um novo braço.
Passo 25

Instale os fixadores do braço de controlo. Use uma chave de fenda plana. Use um martelo de borracha.
Passo 26

Conecte a articulação esférica à manga de eixo.

Passo 27

Aperte o fixador da articulação esférica. Use uma chave combinada nº 19. Use uma chave de torque. Aperte-o para o torque de 20 Nm.+90°
Passo 28

Apoie o braço. Use um macaco hidráulico de caixa de transmissão.
Passo 29

Aperte o fixador frontal, conectando o braço de controlo à subestrutura. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 70 Nm.+90°
Passo 30

Aperte o fixador traseiro que liga o braço à subestrutura da carroçaria. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 70 Nm.+90°
Passo 31

Retire o suporte por baixo do braço.

AUTODOC recomenda:
Substituição: braço inferior da parte dianteira – Skoda Octavia 1U. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 32

Instale a fixação da haste à barra estabilizadora e aperte-a. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 15 Nm.+90°
Passo 33

Trate todas as juntas do braço. Trate todas as juntas de conexão do estabilizador. Use massa de cobre.
Passo 34

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Utilize massa lubrificante de cerâmica para altas temperaturas.
Passo 35

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: braço inferior da parte dianteira – Skoda Octavia 1U. Depois de aplicar o spray, espere alguns minutos.
Passo 36

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Skoda Octavia 1U
Passo 37

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 38

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 39

Retire os macacos e calços.
