Importante!

Este procedimento de substituição pode ser usado para:
AUDI A4 Avant (8D5, B5) 1.8 T quattro, AUDI A4 Avant (8D5, B5) 1.6, AUDI A4 Avant (8D5, B5) 1.8, AUDI A4 Avant (8D5, B5) 2.6, AUDI A4 Avant (8D5, B5) 2.8, AUDI A4 Avant (8D5, B5) 1.9 TDI, AUDI A4 Avant (8D5, B5) 1.9 TDI, AUDI A4 Avant (8D5, B5) 1.8 quattro, AUDI A4 Avant (8D5, B5) 2.6 quattro, AUDI A4 Avant (8D5, B5) 2.8 quattro, AUDI A4 Avant (8D5, B5) 2.8, AUDI A4 Avant (8D5, B5) 2.8 quattro, AUDI A4 Avant (8D5, B5) 1.9 TDI quattro, AUDI A4 Avant (8D5, B5) 2.4, AUDI A4 Avant (8D5, B5) 2.4 quattro, AUDI A4 Avant (8D5, B5) S4 quattro, AUDI A4 Avant (8D5, B5) 2.5 TDI, AUDI A4 Avant (8D5, B5) 2.5 TDI quattro, AUDI A4 Avant (8D5, B5) 1.9 TDI, AUDI A4 Avant (8D5, B5) 1.8 T quattro, AUDI A4 Avant (8D5, B5) 1.8 T, AUDI A4 Avant (8D5, B5) 1.9 TDI quattro, AUDI A4 Avant (8D5, B5) 1.9 TDI, AUDI A4 Avant (8D5, B5) RS4 quattro, AUDI A4 Avant (8D5, B5) 1.6, AUDI A4 Avant (8D5, B5) 2.4, AUDI A4 Avant (8D5, B5) 2.4 quattro … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

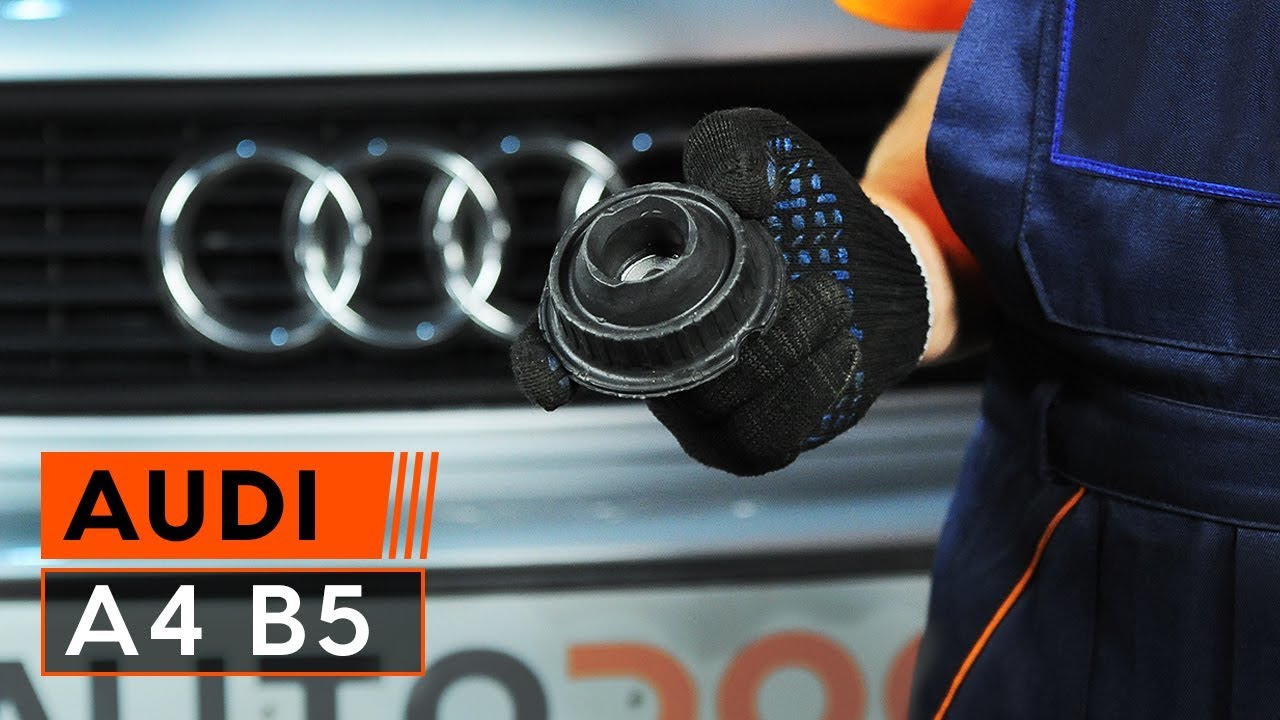

Como substituir uma montagem de amortecedor dianteiro no AUDI A4 B5 [TUTORIAL]

Como mudar cabeçotes do amortecedores da parte dianteira em Audi A4 B5 Avant - guia de substituição

Todas as peças que necessita substituir – Cabeçotes Do Amortecedores para A4 Avant (8D5, B5) e outros modelos AUDI

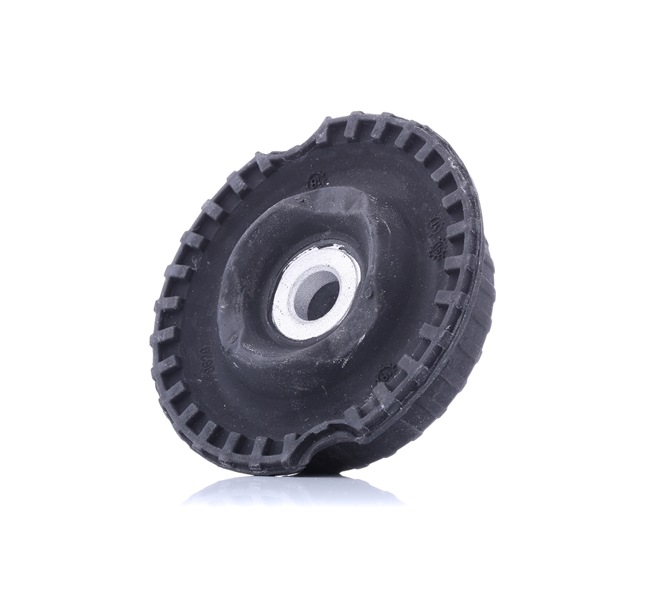

Suporte de apoio do conjunto mola / amortecedor

        Suporte de apoio do conjunto mola / amortecedor para A4 B5 Avant (8D5) Gasolina (100 cv)

        Suporte de apoio do conjunto mola / amortecedor para A4 B5 Avant (8D5) Gasolina (125 cv)

        Suporte de apoio do conjunto mola / amortecedor para A4 B5 Avant (8D5) Gasolina (150 cv)

        Suporte de apoio do conjunto mola / amortecedor para A4 B5 Avant (8D5) Gasolina (174 cv)

        Suporte de apoio do conjunto mola / amortecedor para A4 B5 Avant (8D5) Diesel (90 cv)

        Suporte de apoio do conjunto mola / amortecedor para A4 B5 Avant (8D5) Diesel (110 cv)

        Suporte de apoio do conjunto mola / amortecedor para A4 B5 Avant (8D5) Gasolina (125 cv)

        Suporte de apoio do conjunto mola / amortecedor para A4 B5 Avant (8D5) Gasolina (150 cv)

        Suporte de apoio do conjunto mola / amortecedor para A4 B5 Avant (8D5) Gasolina (150 cv)

Substituição: cabeçotes do amortecedores – Audi A4 B5 Avant. Lista das ferramentas de que irá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        ponta hexagonal n.º H6

                        Chave de caixa n.º 13

                        Chave de caixa n.º 17

                        Chave de caixa n.º 18

                        Chave Combinada nº 17

                        Chave Combinada nº 18

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Chave dinamométrica

                        Martelo

                        Punção de arrombar

                        Cinzel plano

                        Martelo de borracha

                        Chave De Fenda Plana

                        Alicates

                        Macaco hidráulico para caixa de transmissão

                        Compressor hidráulico de molas de suspensão

                        Cobertura para guarda-lamas

                        Calço de roda

Comprar ferramentas

Substituição: cabeçotes do amortecedores – Audi A4 B5 Avant. Os especialistas da AUTODOC recomendam:

O procedimento de substituição é idêntico para os apoios das colunas de suspensão esquerda e direita da suspensão dianteira.
Todos os apoios da coluna dos amortecedores dianteiros devem ser substituídos em simultâneo.
Aviso! Desligue o motor antes de iniciar qualquer trabalho - Audi A4 B5 Avant.

Efetuar a substituição, na seguinte ordem:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

AUTODOC recomenda:
Importante! Segure a roda enquanto desenrosca os parafusos de fixação. Audi A4 B5 Avant
Passo 5

Retire a roda.
Passo 6

Limpe o parafuso de fixação que conecta à forquilha garfo do amortecedor ao braço inferior. Use uma escova metálica. Use spray WD-40.
Passo 7

Desaperte o parafuso de fixação que liga ao braço de suspensão ao braço inferior. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 8

Remova o parafuso de fixação.
Passo 9

Desenrosque as fixações superiores do braço. Use uma chave combinada nº 17. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 10

Remova o parafuso de fixação. Use um saca-pino. Use um martelo.
Passo 11

Remova os braços de suspensão. Use um cinzel plano para metal. Use um martelo.
Passo 12

Solte a parte de baixo do amortecedor.
Passo 13

Abaixar o automóvel.
Passo 14

Abra o capô.
Passo 15

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.

Passo 16

Remova as tampas de proteção do suporte de fixação do amortecedor. Use uma chave de fenda plana. Use alicates.
Passo 17

Desaperte os fixadores superiores da coluna de suspensão. Use uma chave soquete nº 13. Use uma chave de catraca.

Substituição: cabeçotes do amortecedores – Audi A4 B5 Avant. Conselho de especialistas da AUTODOC:
Para evitar ferimentos, segure a coluna da suspensão ao desapertar os parafusos de fixação.
Passo 18

Remova o suporte de suspensão.
Passo 19

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: cabeçotes do amortecedores – Audi A4 B5 Avant. Os profissionais recomendam:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 20

Comprima a mola.

Passo 21

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 22

Remova a porca do suporte do pistão. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 23

Remova a montagem do suporte superior.

Substituição: cabeçotes do amortecedores – Audi A4 B5 Avant. Conselho da AUTODOC:
Examine a tampa protetora contra poeira do amortecedor e o para-choques. Substitua-os, se necessário.
Passo 24

Instale o novo suporte superior do amortecedor.
Passo 25

Aperte a porca do suporte do amortecedor da haste do pistão. Use uma chave soquete nº 18. Use HEX n.º H6. Use uma chave de torque. Aperte-o para o torque de 50 Nm.

Substituição: cabeçotes do amortecedores – Audi A4 B5 Avant. AUTODOC recomenda:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 26

Solte a mola.

Passo 27

Retire a coluna de suspensão montada.

Passo 28

Instale o amortecedor no arco da roda.
Passo 29

Prenda os fixadores superiores do amortecedor.

AUTODOC recomenda:
Audi A4 B5 Avant – Para evitar lesões, segure o suporte da suspensão enquanto aparafusa os parafusos de fixação.
Passo 30

Aperte os fixadores superiores da coluna de suspensão. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 20 Nm.
Passo 31

Coloque as tampas de proteção no suporte de fixação do amortecedor. Use uma chave de fenda plana.
Passo 32

Remova a proteção do guarda-lamas.

Passo 33

Feche o capô.
Passo 34

Elevar a parte dianteira do carro e fixar em suportes.

Passo 35

Junte a parte de baixo do amortecedor. Utilize um pé-de-cabra.
Passo 36

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 37

Instale o parafuso de fixação. Use um saca-pino. Use um martelo. Utilize um pé-de-cabra.
Passo 38

Instale os braços de suspensão. Use um martelo de borracha.
Passo 39

Instale o parafuso de fixação. Use um saca-pino. Use um martelo.
Passo 40

Aperte as fixações superiores do braço. Use uma chave combinada nº 17. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 40 Nm.
Passo 41

Eleve o macaco da transmissão hidráulica 10-15 cm.
Passo 42

Aperte o parafuso de fixação que conecta a forquilha garfo do amortecedor ao braço de suspensão inferior. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 90 Nm.
Passo 43

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
Substituição: cabeçotes do amortecedores – Audi A4 B5 Avant. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 44

Trate os fixadores do amortecedor. Use massa de cobre.
Passo 45

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 46

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: cabeçotes do amortecedores – Audi A4 B5 Avant. Depois de aplicar o spray, espere alguns minutos.
Passo 47

Instale a roda.

Substituição: cabeçotes do amortecedores – Audi A4 B5 Avant. Conselho:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 48

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 49

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 50

Retire os macacos e calços.
