Importante!

Este procedimento de substituição pode ser usado para:
AUDI A4 Avant (8D5, B5) 1.8 T quattro, AUDI A4 Avant (8D5, B5) 1.6, AUDI A4 Avant (8D5, B5) 1.8, AUDI A4 Avant (8D5, B5) 1.9 TDI, AUDI A4 Avant (8D5, B5) 1.9 TDI, AUDI A4 Avant (8D5, B5) 1.8 quattro, AUDI A4 Avant (8D5, B5) 1.9 TDI quattro, AUDI A4 Avant (8D5, B5) 1.9 TDI, AUDI A4 Avant (8D5, B5) 1.9 TDI, AUDI A4 Avant (8D5, B5) 1.8, AUDI A4 Avant (8D5, B5) 1.8 quattro, AUDI A4 Avant (8D5, B5) 1.6, AUDI A4 Avant (8D5, B5) 1.9 Hybrid … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

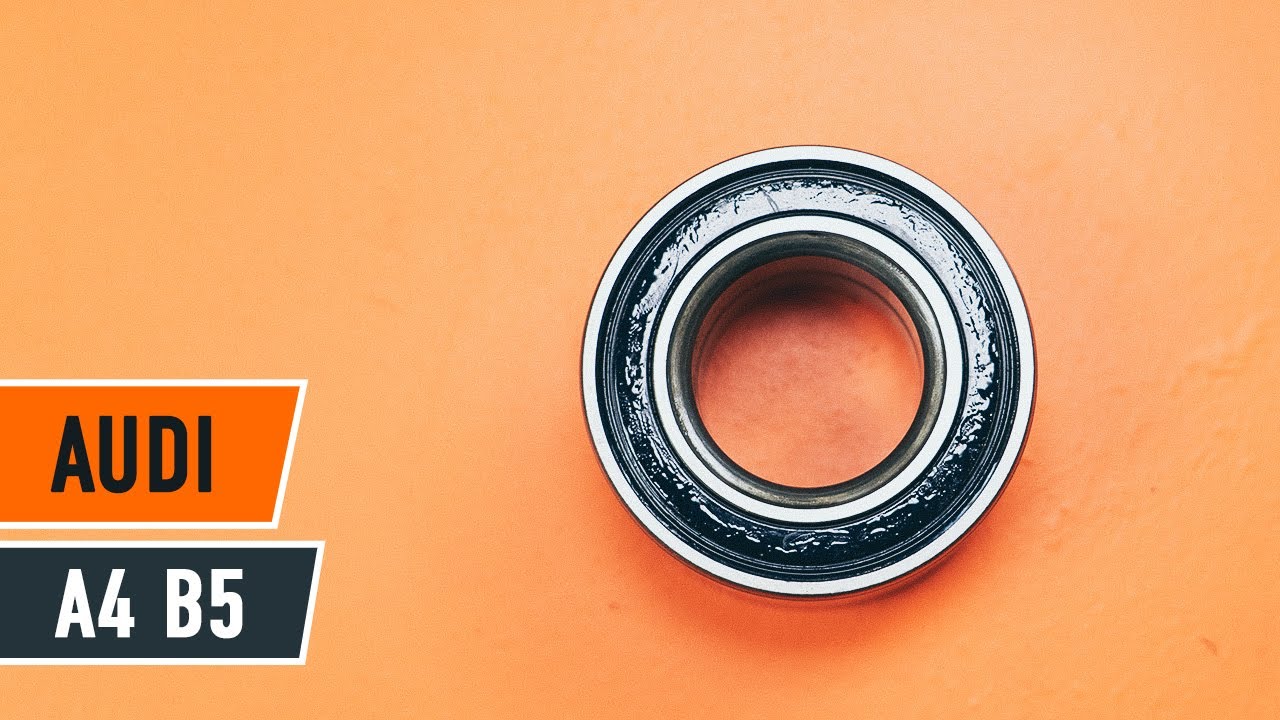

Como trocar rolamento da roda dianteiro AUDI A4 B5 TUTORIAL | AUTODOC

Como mudar rolamento da roda da parte dianteira em Audi A4 B5 Avant - guia de substituição

Todas as peças que necessita substituir – Rolamento da Roda para A4 Avant (8D5, B5) e outros modelos AUDI

Produtos alternativos

Kit de rolamento de roda

Substituição: rolamento da roda – Audi A4 B5 Avant. Ferramentas que necessita:

                      Escova de Arame

                      Spray WD-40

                      Produto de limpeza para travões

                      Massa de cobre

                      Vedante

                      Chave Combinada nº 17

                      Chave Combinada nº 18

                      Chave de caixa n.º 13

                      Chave de caixa n.º 16

                      Chave de caixa n.º 17

                      Chave de caixa n.º 18

                      Chave de caixa n.º 24

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Chave dinamométrica

                      Kit de saca casquilhos e rolamentos.

                      Punção de arrombar

                      Martelo

                      Cinzel plano

                      Pé-de-cabra

                      Martelo de borracha

                      Calço de roda

Comprar ferramentas

Substituição: rolamento da roda – Audi A4 B5 Avant. Os especialistas da AUTODOC recomendam:

O procedimento de substituição do rolamento do cubo da roda é idêntico para as duas rodas no mesmo eixo.
Não reutilize o conjunto de rolamento do seu automóvel Audi A4 B5 Avant.
Todo o trabalho deve ser feito com o motor parado.

Substituição: rolamento da roda – Audi A4 B5 Avant. Sequência recomendada de passos:

Passo 1

Fixe as rodas com os calços.
Passo 2

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 3

Elevar a parte dianteira do carro e fixar em suportes.
Passo 4

Desaperte os parafusos da roda.

Substituição: rolamento da roda – Audi A4 B5 Avant. Os especialistas da AUTODOC recomendam:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 5

Retire a roda.
Passo 6

Limpe os fixadores do suporte da pinça de travão. Use uma escova metálica. Use spray WD-40.

Passo 7

Desaperte a fixação da braçadeira da pinça. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 8

Retire os parafusos de fixação (2 peças).

Passo 9

Retire a pinça de travão em conjunto com o seu suporte.

Substituição: rolamento da roda – Audi A4 B5 Avant. Os profissionais recomendam:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 10

Remova o disco de travão.
Passo 11

Limpe a fixação do cubo da roda. Use uma escova metálica. Use spray WD-40.

Passo 12

Desaperte a porca do eixo do cubo da roda. Use uma chave soquete nº 24. Use uma chave de catraca.
Passo 13

Remova o parafuso de fixação.
Passo 14

Limpe o fixador que liga a junta esférica à manga do eixo. Use uma escova metálica. Use spray WD-40.

Passo 15

Desaperte a fixação da articulação esférica da manga de eixo. Use uma chave combinada nº 18.
Passo 16

Desconecte o braço inferior da manga de eixo. Utilize um pé-de-cabra. Use um martelo de borracha.

Passo 17

Limpe o elemento de fixação que conecta o terminal de direção à manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 18.1

Desenrosque a extremidade da porca de fixação da manga de eixo.

Passo 18.2

Use uma chave soquete nº 13. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 19

Remova o parafuso de fixação.
Passo 20

Desconecte o terminal de direção da manga de eixo. Use um cinzel plano para metal. Use um martelo.
Passo 21

Desenrosque as fixações superiores do braço. Use uma chave combinada nº 17. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 22

Remova o parafuso de fixação. Use um saca-pino. Use um martelo.
Passo 23

Remova os braços de suspensão. Use um cinzel plano para metal. Use um martelo.
Passo 24

Retire a porca de aperto.

Passo 25

Remover a manga de eixo em conjunto com o cubo.
Passo 26

Retire o cubo da roda da manga de eixo. Utilize o kit de saca casquilhos e rolamentos. Use um martelo.
Passo 27

Pressionar o rolamento de cubo de roda. Utilize o kit de saca casquilhos e rolamentos. Use um martelo.
Passo 28

Limpe o local de montagem do rolamento de cubo. Use uma escova metálica. Use spray WD-40.
Passo 29

Pressione o novo rolamento na manga de eixo. Utilize o kit de saca casquilhos e rolamentos. Use um martelo.

Substituição: rolamento da roda – Audi A4 B5 Avant. Conselho da AUTODOC:
Verifique o rolamento do cubo de roda para assegurar que esteja posicionado corretamente. Evite um desalinhamento.Deixe de pressionar a superfície do rolamento, imediatamente depois de este ter sido instalado na sua posição de montagem.
Passo 30

Instale o cubo da roda na manga de eixo. Utilize o kit de saca casquilhos e rolamentos.
Passo 31

Instale a manga de eixo com um cubo na montagem.
Passo 32

Instale a porca de fixação.

Passo 33

Instale os braços de suspensão. Use um martelo de borracha.
Passo 34

Instale o parafuso de fixação. Use um martelo. Use um saca-pino.
Passo 35

Aperte as fixações superiores do braço. Use uma chave combinada nº 17. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 40 Nm.
Passo 36

Conecte a extremidade do terminal de direção à manga de eixo. Use um martelo de borracha.

Passo 37

Instale o parafuso de fixação.
Passo 38

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 7 Nm.
Passo 39

Aperte a porca de fixação conectada ao terminal de direção à manga de eixo. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 50 Nm.
Passo 40

Conecte o braço de controlo inferior à manga do eixo.

Passo 41

Aperte o fixador que liga a junta esférica à manga de eixo. Use uma chave combinada nº 18. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 100 Nm.
Passo 42

Instale o parafuso de fixação.
Passo 43

Aperte o cubo. Use uma chave soquete nº 24. Use uma chave de torque. Aperte-o para o torque de 115 Nm.+180°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 44

Limpe o cubo. Use uma escova metálica. Trate a superfície de contacto. Use massa de cobre.
Passo 45

Instale o disco de travão.
Passo 46

Trate dos parafusos de fixação. Utilize um vedante.
Passo 47

Limpe os locais de montagem da pinça e o seu suporte. Use uma escova metálica. Use spray WD-40.

Passo 48

Instale a pinça de travão em conjunto com o seu suporte.
Passo 49

Instale os parafusos de fixação (2 peças).

Passo 50

Aperte a braçadeira da pinça do travão. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 125 Nm.
Passo 51

Trate a porca de fixação conectada ao terminal de direção à manga de eixo. Trate os fixadores da rótula de suspensão. Trate os fixadores que ligam o braço da suspensão à manga do eixo. Use massa de cobre.
Passo 52

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 53

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: rolamento da roda – Audi A4 B5 Avant. Depois de aplicar o spray, espere alguns minutos.
Passo 54

Instale a roda.

Substituição: rolamento da roda – Audi A4 B5 Avant. Conselho:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 55

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 56

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 57

Retire os macacos e calços.
