Intervalo recomendado de substituição para a categoria da peça Disco de travão : 50000 km

Importante!

Este procedimento de substituição pode ser usado para:
TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_), TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_, SCP13_), TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_), TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir os discos de travão dianteiros e pastilhas de travão no TOYOTA YARIS XP10

Como mudar discos de travão da parte dianteira em Toyota Yaris P1 - guia de substituição

Todas as peças que necessita substituir – Discos de Travão para Yaris Hatchback (_P1_) e outros modelos TOYOTA

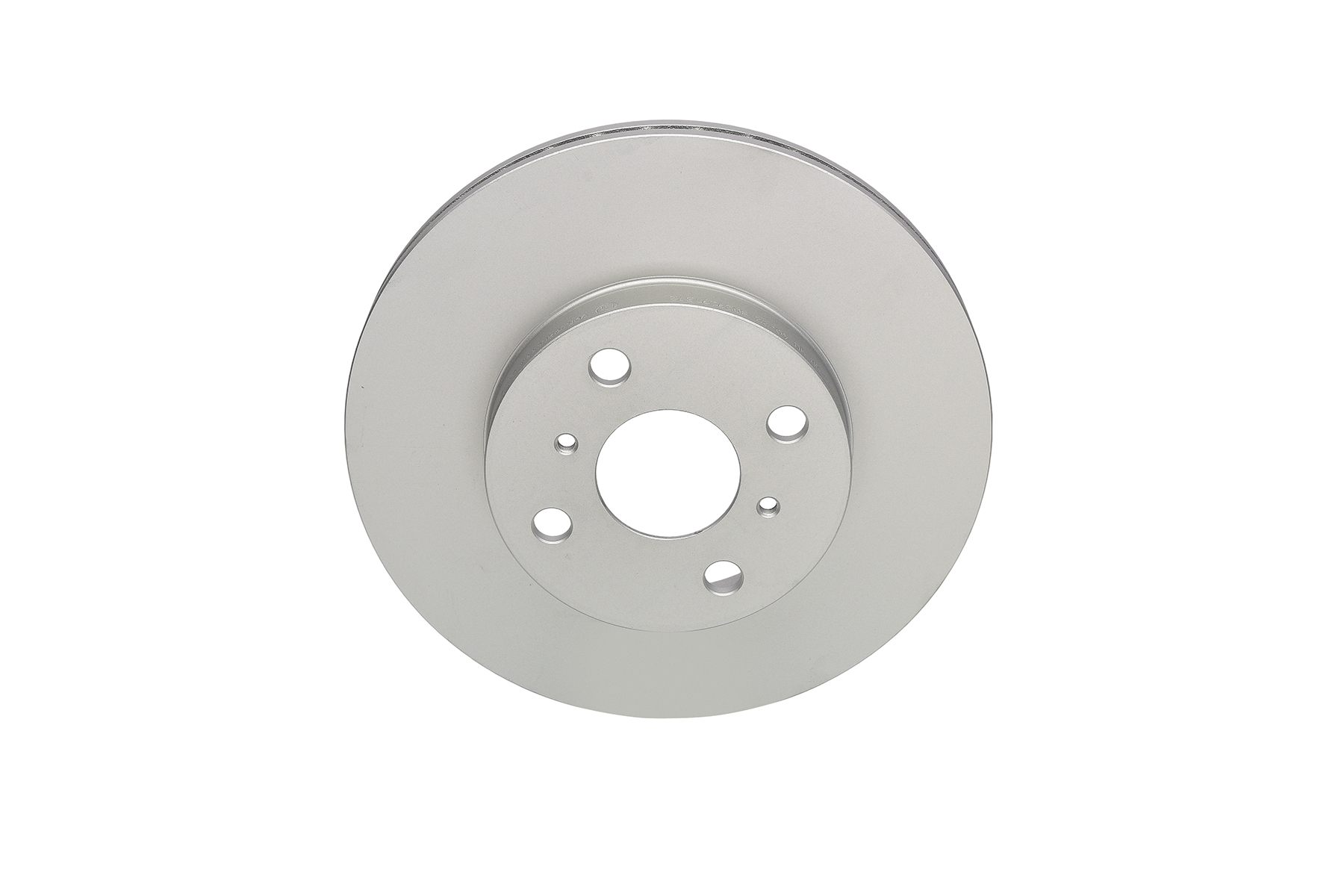

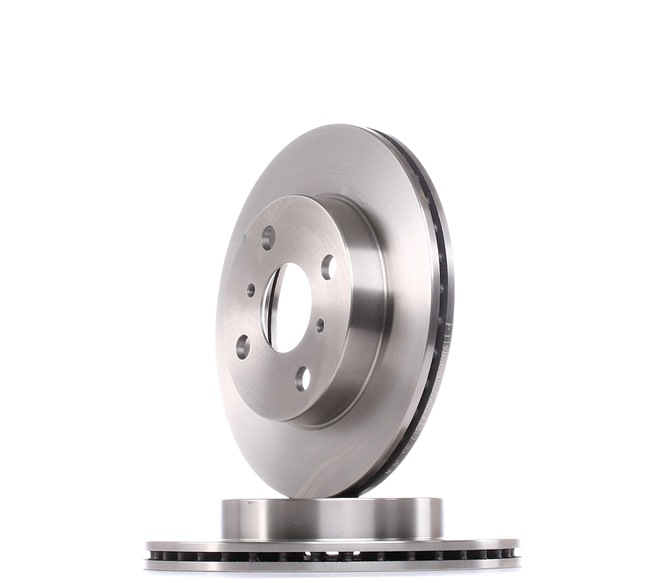

Disco de travão

        Disco de travão para TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_) Gasolina (68 cv)

        Disco de travão para TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_) Diesel (75 cv)

        Disco de travão para TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_, SCP13_) Gasolina (87 cv)

        Disco de travão para TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_) Gasolina (65 cv)

Substituição: discos de travão – Toyota Yaris P1. Ferramentas que necessita:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Lubrificante de pinos de guia da pinça de travão

                        Massa de cobre

                        Chave Combinada nº 17

                        Chave de caixa n.º 14

                        Chave de caixa n.º 17

                        Soquete de impacto para roda nº 21

                        Chave de catraca

                        Chave dinamométrica

                        Ferramenta reposicionador de travões

                        Pé-de-cabra

                        Calço de roda

Comprar ferramentas

Substituição: discos de travão – Toyota Yaris P1. Conselho da AUTODOC:

Substitua os discos de travão no carro Toyota Yaris P1 em conjunto completo para cada eixo. Independentemente do estado dos componentes. Isto irá assegurar mesmo a travagem.
O procedimento de substituição é idêntico para ambos os discos de travão no mesmo eixo.
Ao mudar os discos de travão, substituir sempre as pastilhas de travão.
Todo o trabalho deve ser feito com o motor parado.

Substituição: discos de travão – Toyota Yaris P1. Sequência recomendada de passos:

Passo 1

Abra o capô. Desaperte a tampa do reservatório de líquido dos travões.
Passo 2

Fixe as rodas com os calços.
Passo 3

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #21.
Passo 4

Elevar a parte dianteira do carro e fixar em suportes.

Passo 5

Desaperte os parafusos da roda.

Substituição: discos de travão – Toyota Yaris P1. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 6

Retire a roda.
Passo 7

Limpe os elementos de fixação da pinça de travão. Use uma escova metálica. Use spray WD-40.

Passo 8

Afaste as pastilhas de travão. Utilize um pé-de-cabra.
Passo 9

Desaparafuse a fixação de pinça de travão. Use uma chave combinada nº 17. Use uma chave soquete nº 14.
Passo 10

Retire a pinça de travão.

Substituição: discos de travão – Toyota Yaris P1. Conselho de especialistas da AUTODOC:
Prenda a pinça à suspensão ou à estrutura com um fio sem desligar da mangueira de travão para evitar a despressurização do sistema de travagem.Certifique-se de que a pinça de travão não está solta na mangueira do travão.Não pressione o pedal do travão depois de a pinça do travão ter sido removida. Como resultado, o pistão pode sair do cilindro de travão, e pode ocorrer a fuga de fluido de travão e a despressurização do sistema.Verifique o suporte da pinça do travão, os pinos-guia da pinça do travão e os foles. Limpe-os. Substitua, se necessário.
Passo 11

Remover as pastilhas de travão.
Passo 12

Limpe os fixadores do suporte da pinça de travão. Use uma escova metálica. Use spray WD-40.
Passo 13

Desaperte a fixação da braçadeira da pinça. Use uma chave soquete nº 17. Use uma chave de catraca.
Passo 14

Retire a braçadeira da pinça.
Passo 15

Remova o disco de travão.
Passo 16

Limpe o cubo. Use uma escova metálica. Trate a superfície de contacto. Use massa de cobre.
Passo 17

Instale o disco de travão.
Passo 18

Limpe a braçadeira da pinça de travão de sujidade e poeira. Use uma escova metálica. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: discos de travão – Toyota Yaris P1. Depois de aplicar o spray, espere alguns minutos.
Passo 19

Remova os pinos de guia da pinça de travão.

Passo 20

Limpe gordura antiga e manchas de ferrugem, se existirem, dos pinos e foles da pinça de travão.
Passo 21

Trate os pinos guia da pinça de travão. Use lubrificante para pino guia da pinça de travão.

Passo 22

Coloque os pinos guia.

Passo 23

Instale a braçadeira da pinça do travão.
Passo 24

Aperte a braçadeira da pinça do travão. Use uma chave soquete nº 17. Use uma chave de torque. Aperte-o para o torque de 88 Nm.
Passo 25

Instale as pastilhas de travão.
Passo 26

Trate o pistão da pinça de travão. Utilize um produto de limpeza para travões.

Substituição: discos de travão – Toyota Yaris P1. Os especialistas da AUTODOC recomendam:
Após aplicar o spray, espere alguns minutos.
Passo 27

Pressione no pistão da pinça do travão. Use a ferramenta reposicionador de travões.
Passo 28

Instale a pinça do travão e fixe-o. Use uma chave combinada nº 17. Use uma chave soquete nº 14. Use uma chave de torque. Aperte-o para o torque de 35 Nm.
Passo 29

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 30

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

AUTODOC recomenda:
Substituição: discos de travão – Toyota Yaris P1. Depois de aplicar o spray, espere alguns minutos.
Passo 31

Instale a roda.

Substituição: discos de travão – Toyota Yaris P1. Conselho da AUTODOC:
Para evitar lesões, segure a roda quando apertar os parafusos de fixação.
Passo 32

Aperte os parafusos da roda. Use o soquete de impacto para roda #21.
Passo 33

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #21. Use uma chave de torque. Aperte-o para o torque de 103 Nm.
Passo 34

Retire os macacos e calços.

AUTODOC recomenda:
Important! Substituição: discos de travão – Toyota Yaris P1. Verifique o nível de líquido dos travões no depósito e encha-o, caso seja necessário.
Passo 35

Aperte a tampa do reservatório de líquido dos travões. Sem ligar o motor, pressione o pedal do travão várias vezes até sentir uma resistência significativa.
Passo 36

Feche o capô.
