Intervalo recomendado de substituição para a categoria da peça Tubo flexível de travão : 50000 km

Importante!

Este procedimento de substituição pode ser usado para:
RENAULT MASTER II Caixa (FD) 2.5 D, RENAULT MASTER II Caixa (FD) 2.8 dTI, RENAULT MASTER II Caixa (FD) 2.2 dCI, RENAULT MASTER II Caixa (FD) 2.5 dCi, RENAULT MASTER II Caixa (FD) 1.9 dCi … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

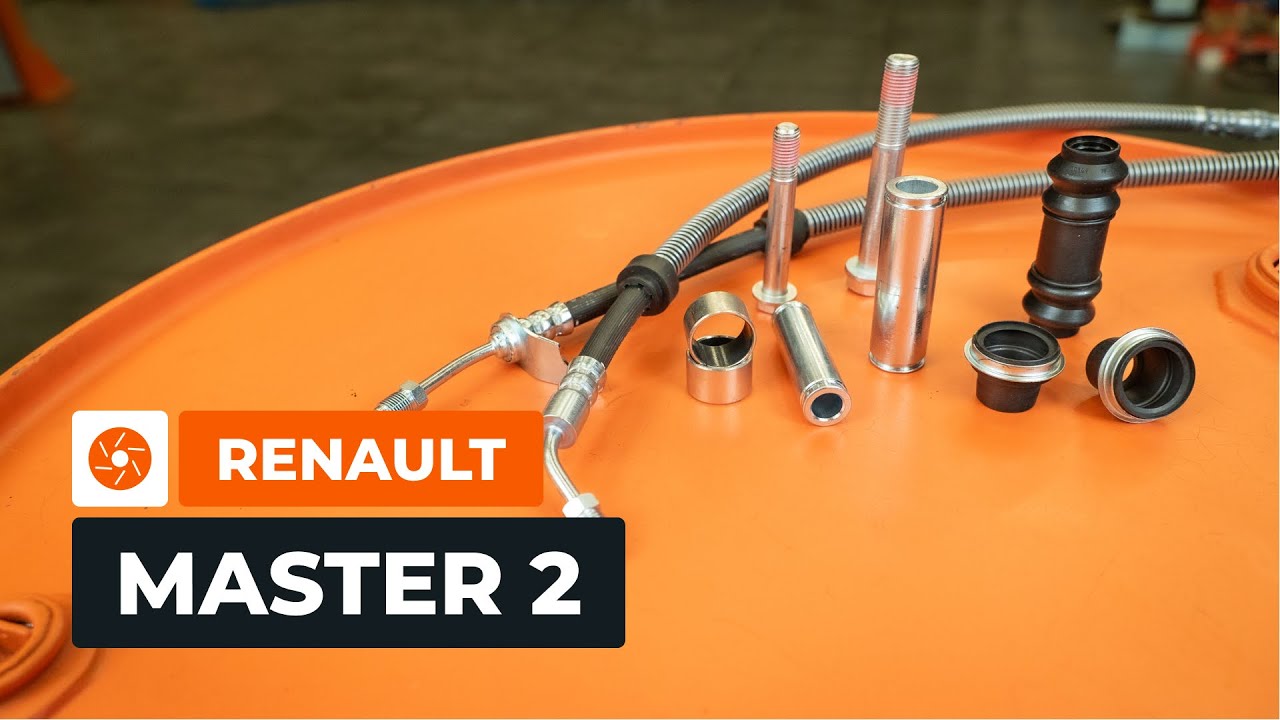

Como montar o kit de reparação da pinça e os tubos dos travões no RENAULT MASTER 2 Van [AUTODOC]

Como mudar flexível de freio da parte dianteira em Renault Master 2 van - guia de substituição

Produtos alternativos

Tubo flexível de travão

Substituição: flexível de freio – Renault Master 2 van. Lista das ferramentas de que irá necessitar:

                      Escova de arame

                      Escova tubular de arame

                      Spray WD-40

                      Spray de limpeza multiúsos

                      Massa lubrificante de cerâmica

                      Massa lubrificante para o pino guia da pinça de travão

                      Chave dinamométrica

                      Chave combinada de 10 mm

                      Chave combinada de 11 mm

                      Chave de caixa de 13 mm

                      Chave de caixa de 17 mm

                      Chave de caixa de luneta aberta de 10 mm

                      Chave de caixa de luneta aberta de 11 mm

                      Chave de luneta aberta de 10 mm

                      Chave de luneta aberta de 11 mm

                      Chave de impacto de 24 mm para rodas

                      Chave de roquete ou ferramenta elétrica para remoção/montagem de elementos de fixação roscados

                      Chave em T com barra deslizante

                      Braçadeira para tubo de travão

                      Pinça para vedar tubos (2 peças)

                      Kit de purga para travões

                      Alicate ajustável

                      Alavanca de montagem

                      Chave de fendas

                      Martelo

                      Kit de saca casquilhos e rolamentos

                      Prensa hidráulica

                      Torno de fixação

                      Reservatório para escoamento de líquidos

                      Plataforma elevatória ou macaco com preguiças e calços de rodas

Comprar ferramentas

Substituição: flexível de freio – Renault Master 2 van. Os profissionais recomendam:

Todo o procedimento deve ser realizado com a ignição desligada.

Os passos de substituição são os seguintes:

Passo 1

Abrir o capô.
Passo 2

Desapertar a tampa do depósito do óleo dos travões.
Passo 3

Quando se utiliza um macaco, deve-se imobilizar as rodas com os calços.
Passo 4

Desapertar os elementos de fixação das rodas. Utilizar uma chave de impacto de 24 mm para rodas. Utilizar uma chave em T com barra deslizante.
Passo 5

Elevar o veículo.

Substituição: flexível de freio – Renault Master 2 van. AUTODOC recomenda:
Quando se utiliza um macaco, deve-se assegurar que o carro está estacionado sobre uma superfície dura e plana.Adicionalmente, deve-se assegurar que o carro está apoiado em preguiças.
Passo 6

Desenroscar os elementos de fixação da roda.

Atenção!
Para evitar lesões, segurar a roda ao desenroscar os elementos de fixação.
Passo 7

Desmontar a roda.
Passo 8

Afastar as pastilhas de travão. Utilizar uma alavanca de montagem.
Passo 9

Preparar um reservatório para escoamento de líquidos.
Passo 10

Limpar os locais de ligação dos tubos flexíveis do travão à pinça de travão. Utilizar uma escova de arame. Utilizar spray WD-40.
Passo 11

Apertar um dos tubos flexíveis do travão com uma braçadeira para tubo de travão.
Passo 12

Desenroscar a porca que liga o tubo flexível do travão à pinça de travão. Utilizar uma chave de luneta aberta de 10 mm.
Passo 13

Fechar a abertura da pinça de travão com um tampão.
Passo 14

Repetir os mesmos passos para desconectar o outro tubo flexível do travão.

Passo 15

Retirar os tubos flexíveis do travão do suporte de fixação.
Passo 16

Limpar o local de ligação dos tubos flexíveis do travão aos tubos do travão. Utilizar uma escova de arame. Utilizar spray WD-40.
Passo 17

Desconectar os tubos do travão dos tubos flexíveis do travão. Utilizar uma chave de luneta aberta de 11 mm.
Passo 18

Bloquear os tubos do travão. Utilizar pinças para vedar tubos.
Passo 19

Desmontar os tubos flexíveis do travão.
Passo 20

Limpar os locais de montagem do tubo flexível do travão no suporte do tubo do travão e na pinça de travão. Utilizar um spray de limpeza multiúsos.
Passo 21

Montar tubos flexíveis de travão novos.

Passo 22

Fixar um dos tubos flexíveis do travão no suporte de fixação.
Passo 23

Retirar o tampão do orifício correspondente na pinça de travão.
Passo 24

Enroscar a porca que liga o tubo flexível do travão à pinça de travão. Utilizar uma chave de luneta aberta de 10 mm.
Passo 25

Repetir os mesmos passos para ligar o outro tubo flexível do travão.
Passo 26

Apertar as porcas que ligam os tubos flexíveis do travão à pinça de travão. Utilizar uma chave combinada de 10 mm. Utilizar uma chave dinamométrica. Utilizar uma chave de caixa de luneta aberta de 10 mm. Binário de aperto: 17 N·m.
Passo 27

Introduzir um dos tubos flexíveis do travão no suporte do tubo do travão e retirar a pinça para vedar tubos do tubo correspondente.
Passo 28

Enroscar a porca que liga o tubo flexível do travão ao tubo do travão. Utilizar uma chave de luneta aberta de 11 mm.
Passo 29

Apertar a porca que liga o tubo flexível do travão ao tubo do travão. Repetir os mesmos passos para o outro tubo flexível do travão. Utilizar uma chave dinamométrica. Utilizar uma chave de caixa de luneta aberta de 11 mm. Binário de aperto: 17 N·m.
Passo 30

Retirar as tampas dos parafusos de purga dos travões. Utilizar uma alavanca de montagem.
Passo 31

Limpar os parafusos de purga dos travões. Utilizar uma escova de arame. Utilizar um spray de limpeza multiúsos.

Substituição: flexível de freio – Renault Master 2 van. Os especialistas da AUTODOC recomendam:
O procedimento de purga deve ser realizado através dos parafusos de purga superior e inferior, uma vez que a pinça de travão dianteira da Renault Master 2 van tem um design de dois êmbolos separados.
Passo 32

Fixar o kit de purga para travões a um dos parafusos de purga.
Passo 33

Desapertar o parafuso de purga dos travões. Utilizar uma chave combinada de 11 mm.
Passo 34

Pisar várias vezes no pedal do travão para retirar o ar do sistema.

Importante!
O procedimento de purga deve ser realizado através dos parafusos de purga superior e inferior, uma vez que a pinça de travão dianteira da Renault Master 2 van tem um design de dois êmbolos independentes.O nível do óleo dos travões deve ser monitorizado durante a purga: não deve descer abaixo da marcação mín. no reservatório do líquido dos travões. Se necessário, encher com óleo dos travões novo.
Passo 35

Enroscar o parafuso de purga dos travões. Utilizar uma chave combinada de 11 mm.
Passo 36

Retirar o kit de purga para travões.
Passo 37

Apertar o parafuso de purga dos travões. Utilizar uma chave de caixa de 11 mm. Utilizar uma chave dinamométrica. Binário de aperto: 9 N·m.
Passo 38

Voltar a colocar a tampa do parafuso de purga dos travões.
Passo 39

Repetir os mesmos passos para o outro parafuso de purga.
Passo 40

Limpar o local de montagem da jante. Utilizar uma escova de arame. Utilizar um spray de limpeza multiúsos.
Passo 41

Tratar a superfície do disco de travão que está em contacto com a jante da roda. Utilizar massa lubrificante de cerâmica.
Passo 42

Montar a roda.

Substituição: flexível de freio – Renault Master 2 van. Conselho:
Para evitar lesões, segurar a roda ao enroscar os elementos de fixação.
Passo 43

Enroscar os elementos de fixação da roda. Utilizar uma chave de impacto de 24 mm para rodas. Utilizar uma chave de roquete.
Passo 44

Baixar o veículo e apertar os elementos de fixação da roda em cruz. Utilizar uma chave de impacto de 24 mm para rodas. Utilizar uma chave dinamométrica. Binário de aperto: 172 N·m.
Passo 45

Retirar o macaco, as preguiças e os calços de roda.
Passo 46

Verificar o nível do óleo dos travões no depósito e adicionar mais, se necessário.
Passo 47

Apertar a tampa do depósito do óleo dos travões.
Passo 48

Fechar o capô.
