Intervalo recomendado de substituição para a categoria da peça Jogo de reparação, pinça de travão : 50000 km

Importante!

Este procedimento de substituição pode ser usado para:
MERCEDES-BENZ Classe E Sedan (W124) E 250 D (124.126, 124.129), MERCEDES-BENZ Classe E Sedan (W124) E 300 D (124.131), MERCEDES-BENZ Classe E Sedan (W124) E 200 (124.019), MERCEDES-BENZ Classe E Sedan (W124) E 220 (124.022), MERCEDES-BENZ Classe E Sedan (W124) E 280 (124.029), MERCEDES-BENZ Classe E Sedan (W124) E 200 D (124.120), MERCEDES-BENZ Classe E Sedan (W124) E 250 Turbo-D (124.128), MERCEDES-BENZ Classe E Sedan (W124) E 300 Turbo-D 4-matic (124.333), MERCEDES-BENZ Classe E Sedan (W124) E 300 Turbo-D (124.133), MERCEDES-BENZ Classe E Sedan (W124) E 300 4-matic (124.230) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir a kit de reparação pinças de travão dianteira no MERCEDES W124 [TUTORIAL DA AUTODOC]

Como mudar kit de reparação da pinça de travão da parte dianteira em Mercedes W124 - guia de substituição

Produtos alternativos

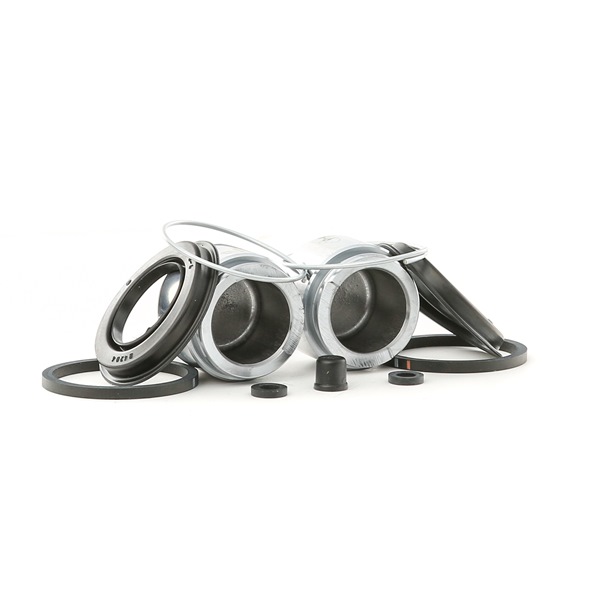

Jogo de reparação, pinça de travão

Substituição: kit de reparação da pinça de travão – Mercedes W124. Ferramentas de que irá necessitar:

                      Escova de Arame

                      Escova de limpeza de nylon

                      Spray WD-40

                      Spray de limpeza multiusos

                      Massa dielétrica

                      Produto de limpeza para travões

                      Massa lubrificante de cerâmica

                      Lubrificante de pinos de guia da pinça de travão

                      Chave dinamométrica

                      Chave Combinada nº 9

                      Chave Combinada nº 10

                      Chave Combinada nº 14

                      Chave Combinada nº 15

                      Chave Combinada nº 19

                      Chave de caixa n.º 9

                      Chave de caixa n.º 13

                      Chave de caixa n.º 19

                      Soquete de impacto para roda nº 17

                      Chave de catraca

                      Vira-macho

                      Clipe para a mangueira de travão

                      Kit de purga de travões

                      Ferramenta reposicionador de travões

                      Pé-de-cabra

                      Chave de fenda plana

                      Calço de roda

Comprar ferramentas

Substituição: kit de reparação da pinça de travão – Mercedes W124. AUTODOC recomenda:

O procedimento de substituição é idêntico para as pinças de travão esquerda e direita no mesmo eixo.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Mercedes W124 – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Abre o capô.
Passo 2

Desaperte a tampa do reservatório de líquido dos travões.
Passo 3

Fixe as rodas com os calços.

Passo 4

Afrouxe os parafusos da roda. Use o soquete de impacto para roda #17. Use uma chave de tarraxa.
Passo 5

Eleve o veículo.

AUTODOC recomenda:
Se estiver a utilizar um macaco, certifique-se de que este assenta sobre uma superfície plana sem desníveis.Certifique-se de fixar adicionalmente o automóvel com preguiças.
Passo 6

Desaperte os parafusos da roda.

Substituição: kit de reparação da pinça de travão – Mercedes W124. Conselho:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 7

Retire a roda.
Passo 8

Desmonte o conector do sensor de desgaste da pastilha de travão.
Passo 9

Limpe o elemento de fixação do conector do sensor de desgaste da pastilha do travão. Use uma escova metálica. Use spray WD-40.
Passo 10

Desaparafuse o elemento de fixação do conector do sensor de desgaste da pastilha de travão. Use uma chave combinada nº 10.
Passo 11

Remova o parafuso de fixação.
Passo 12

Desmonte o conector do sensor de desgaste da pastilha de travão.
Passo 13

Limpe o assento de montagem da mangueira do travão na pinça de travão. Use uma escova metálica. Use spray WD-40.
Passo 14

Prenda a mangueira do travão com uma abraçadeira adequada.
Passo 15

Solte o fixador da mangueira de travão. Use uma chave combinada nº 14.
Passo 16

Limpe os elementos de fixação da pinça de travão. Use uma escova metálica. Use spray WD-40.
Passo 17

Desaperte os parafusos da pinça de travão. Use uma chave combinada nº 15. Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 18

Retire os parafusos de fixação.
Passo 19

Afaste as pastilhas de travão. Utilize um pé-de-cabra.

Passo 20

Remova a pinça de travão.
Passo 21

Desaparafuse o tubo de travão da pinça de travão.
Passo 22

Remova as pastilhas de travão.
Passo 23

Limpe os fixadores do suporte da pinça de travão. Use uma escova metálica. Use spray WD-40.
Passo 24

Desaperte os parafusos do suporte da pinça do travão. Use uma chave combinada nº 19.
Passo 25

Retire os parafusos de fixação.
Passo 26

Remova o suporte da pinça de travão.
Passo 27

Desmonte a placa protetora que cobre o fole contra poeira do pistão da pinça. Use uma chave de fenda plana.
Passo 28

Desmonte o pistão do cilindro da pinça do travão.
Passo 29

Limpe o parafuso de purga do travão. Use uma escova metálica. Use spray WD-40.
Passo 30

Solte o parafuso de purga do travão. Use uma chave soquete nº 9. Use uma chave de catraca.
Passo 31

Remova o fole contra a poeira do pistão da pinça de travão.
Passo 32

Retire o orringue do pistão da pinça. Use uma chave de fenda plana.
Passo 33

Limpe os locais de montagem do pistão e componentes relacionados. Use uma escova metálica. Utilize uma escova de limpeza de nylon. Use o spray de limpeza universal.
Passo 34

Desmonte os pinos guia da pinça do travão.
Passo 35

Limpe os pinos guia e os seus locais de montagem no suporte da pinça de travão. Use uma escova metálica. Utilize uma escova de limpeza de nylon. Use o spray de limpeza universal.
Passo 36

Monte um orringue do pistão da pinça novo.
Passo 37

Monte um fole de proteção contra a poeira do pistão da pinça novo.

Substituição: kit de reparação da pinça de travão – Mercedes W124. Os especialistas da AUTODOC recomendam:
Trate o pistão e o seu assento de montagem com líquido dos travões para evitar que as paredes dos cilindros sejam riscadas durante a montagem.
Passo 38

Monte um pistão da pinça novo.
Passo 39

Monte a placa protetora do fole de proteção contra poeira do pistão da pinça.
Passo 40

Pressione o pistão da pinça de travão. Use a ferramenta reposicionador de travões.
Passo 41

Instale os novos foles dos pinos guia da pinça de travão.
Passo 42

Trate os pinos guia da pinça de travão. Use lubrificante para pino guia da pinça de travão.
Passo 43

Monte os pinos guia da pinça do travão.
Passo 44

Aperte o parafuso de purga do travão.
Passo 45

Limpe o local onde o tubo do travão está ligado à pinça. Use uma escova metálica. Use o spray de limpeza universal.
Passo 46

Instale o suporte da pinça de travão.
Passo 47

Instale os parafusos de fixação.

Passo 48

Aperte os parafusos do suporte da pinça do travão. Use uma chave soquete nº 19. Use uma chave de torque. Aperte-o para o torque de 115 Nm.
Passo 49

Instale as pastilhas de travão.
Passo 50

Enrosque o tubo de travão na pinça.
Passo 51

Instale a pinça de travão e fixe-a.
Passo 52

Instale os parafusos de fixação.
Passo 53

Aperte os fixadores da pinça do travão. Use uma chave soquete nº 13. Use uma chave combinada nº 15. Use uma chave de torque. Aperte-o para o torque de 35 Nm.
Passo 54

Aperte o elemento de fixação que liga o tubo de freio à pinça do travão. Use uma chave combinada nº 14. Use uma chave de torque. Aperte-o para o torque de 18 Nm.
Passo 55

Ligue o kit de purga do travões ao parafuso de purga do travões.
Passo 56

Retire a abraçadeira da mangueira do travão.
Passo 57

Sangre o sistema de travagem.
Passo 58

Aperte o parafuso sangrador. Use uma chave combinada nº 9.
Passo 59

Desligue o kit de purga do travões.

Passo 60

Aperte o parafuso de purga da pinça de travão. Use uma chave soquete nº 9. Use uma chave de torque. Aperte-o para o torque de 8 Nm.
Passo 61

Junte a tampa do tampão de purga da pinça do travão.
Passo 62

Monte o conector do sensor de desgaste da pastilha de travão.
Passo 63

Instale o parafuso de fixação.
Passo 64

Aparafuse o elemento de fixação do conector do sensor de desgaste da pastilha de travão. Use uma chave combinada nº 10.
Passo 65

Trate a tampa do sensor de desgaste da pastilha de travão. Use graxa dielétrica.
Passo 66

Junte o conector do sensor de desgaste da pastilha de travão.
Passo 67

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Utilize massa lubrificante de cerâmica.
Passo 68

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Passo 69

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Mercedes W124
Passo 70

Aperte os parafusos da roda. Use o soquete de impacto para roda #17. Use uma chave de catraca.
Passo 71

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 110 Nm.
Passo 72

Retire os macacos e calços.

Substituição: kit de reparação da pinça de travão – Mercedes W124. AUTODOC recomenda:
Verifique o nível do líquido dos travões no tanque de expansão e encha-o, caso seja necessário.
Passo 73

Aperte a tampa do reservatório de líquido dos travões.
Passo 74

Feche o capô.
