Intervalo recomendado de substituição para a categoria da peça Jogo de maxilas de travão : 100000 km

Importante!

Este procedimento de substituição pode ser usado para:
FIAT PANDA (169) 1.2 (169AXF2A, 169AXF1A), FIAT PANDA (169) 1.1 (169.AXA1A), FIAT PANDA (169) 1.3 D Multijet (169.AXC1A), FIAT PANDA (169) 1.3 D Multijet (169AXG1A, 169AXD1A), FIAT PANDA (169) 1.2 (169.AXB11, 169.AXB1A) … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir maxilas de travão parte traseira no FIAT PANDA (169) [TUTORIAL DA AUTODOC]

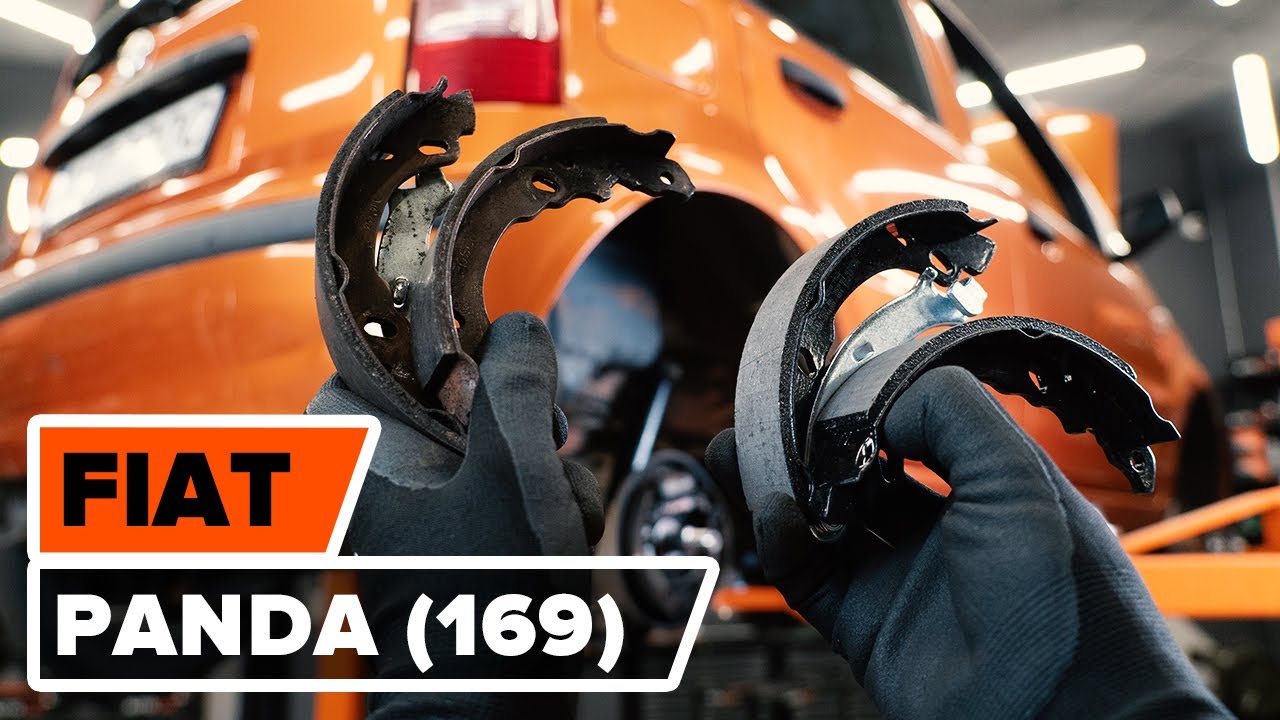

Como mudar maxilas de travão da parte traseira em Fiat Panda 169 - guia de substituição

Todas as peças que necessita substituir – Maxilas de Travão para PANDA (169) e outros modelos FIAT

Jogo de maxilas de travão

        Jogo de maxilas de travão para Panda II Hatchback (169) Gasolina (69 cv)

        Jogo de maxilas de travão para Panda II Hatchback (169) Gasolina (54 cv)

        Jogo de maxilas de travão para Panda II Hatchback (169) Gasolina (60 cv)

        Jogo de maxilas de travão para Panda II Hatchback (169) Diesel (70 cv)

        Jogo de maxilas de travão para Panda II Hatchback (169) Diesel (75 cv)

Substituição: maxilas de travão – Fiat Panda 169. Lista das ferramentas de que irá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Spray de limpeza multiusos

                        Massa de cobre

                        Chave dinamométrica

                        Chave de caixa n.º 10

                        Chave de caixa n.º 12

                        Chave Combinada nº 10

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Chave De Fenda Plana

                        Pé-de-cabra

                        Alicates de bico redondo

                        Calço de roda

Comprar ferramentas

Substituição: maxilas de travão – Fiat Panda 169. Os especialistas da AUTODOC recomendam:

Substitua as sapatas de travão como um conjunto num eixo. Isto irá assegurar uma travagem eficiente.
O procedimento de substituição é idêntico para as sapatas de travão no mesmo eixo.
Por favor, tenha em atenção: todos os trabalhos no automóvel – Fiat Panda 169 – devem ser efetuados com o motor desligado.

Efetuar a substituição, na seguinte ordem:

Passo 1

Abra o capô. Desaperte a tampa do reservatório de líquido dos travões.
Passo 2

Fixe as rodas com os calços.

Passo 3

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 4

Elevar a parte traseira do carro e fixar em suportes.
Passo 5

Desaperte os parafusos da roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto desenrosca os parafusos de fixação. Fiat Panda 169
Passo 6

Retire a roda.
Passo 7

Limpe os fixadores do tambor de travão. Use uma escova metálica. Use spray WD-40.
Passo 8

Desaperte a fixação do tambor do travão. Use uma chave soquete nº 12. Use uma chave de catraca.
Passo 9

Remova a cobertura protetora da consola central inferior. Use uma chave de fenda plana.
Passo 10

Desaperte os fixadores frontais da consola central inferior. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 11

Remova a consola central inferior.
Passo 12

Desaperte o cabo do travão de estacionamento. Use uma chave combinada nº 10.
Passo 13

Remova o tambor de travão.
Passo 14

Limpe os fixadores das sapatas de travão. Use uma escova metálica. Use spray WD-40.
Passo 15

Retire a mola de retorno inferior das pastilhas de travão. Utilize um pé-de-cabra.
Passo 16

Remova os pinos de retenção das sapatas de travão. Use alicates de ponta arredondada.
Passo 17

Puxe ambas as pastilhas de travão com o regulador do cilindro de travão de serviço, evitando danos nos foles. Use uma chave de fenda plana.
Passo 18

Remova as duas pastilhas do suporte de montagem.

Substituição: maxilas de travão – Fiat Panda 169. Conselho da AUTODOC:
Não pressione o pedal do travão depois de retirar as sapatas de tambor de travão traseiro. Isto irá fazer com que o pistão saia para fora do cilindro de travagem, fuga de líquido do travão e despressurização do sistema.
Passo 19

Desligue o cabo do travão de estacionamento.
Passo 20

Proceda ainda à desmontagem da mola de retenção superior e do mecanismo de regulação.
Passo 21

Limpe os assentos de montagem das sapatas de travão. Use uma escova metálica. Use o spray de limpeza universal.
Passo 22

Instale as molas de retenção superiores e o mecanismo de ajuste nos novos calços dos travões.
Passo 23

Conecte o cabo do travão de mão à alavanca do travão de estacionamento.
Passo 24

Instale as pastilhas de travão no cilindro de travão de serviço no apoio de suporte e na placa de apoio do suporte de travão.
Passo 25

Volte a instalar os pinos de retenção das sapatas de travão. Use alicates de ponta arredondada.
Passo 26

Instale a mola de retorno inferior. Utilize um pé-de-cabra. Use uma chave de fenda plana.
Passo 27

Limpe o cubo. Use uma escova metálica. Trate a superfície de contacto. Use massa de cobre.
Passo 28

Instale um tambor de travão.
Passo 29

Ajuste a tensão do cabo do travão de estacionamento. Use uma chave combinada nº 10.
Passo 30

Remova o tambor de travão.
Passo 31

Mova os calços do travão de estacionamento contra o tambor. Use uma chave de fenda plana.
Passo 32

Instale um tambor de travão.
Passo 33

Aparafuse o fixador do tambor de travão. Use uma chave soquete nº 12. Use uma chave de catraca.
Passo 34

Volte a instalar a consola central inferior.
Passo 35

Aparafuse os fixadores frontais da consola central inferior. Use uma chave soquete nº 10. Use uma chave de catraca.
Passo 36

Volte a instalar a cobertura protetora da consola central inferior.
Passo 37

Aperte os fixadores do tambor de travão. Use uma chave soquete nº 12. Use uma chave de torque. Aperte-o para o torque de 10 Nm.
Passo 38

Limpe o local de montagem do aro do pneu. Use uma escova metálica.
Passo 39

Trate da superfície onde a jante da roda entra em contacto com o tambor de travão. Use massa de cobre.
Passo 40

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Fiat Panda 169
Passo 41

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 42

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 98 Nm.
Passo 43

Retire os macacos e calços.
Passo 44

Aperte a tampa do reservatório de líquido dos travões. Feche o capô.

Substituição: maxilas de travão – Fiat Panda 169. Os especialistas da AUTODOC recomendam:
Abrande suavemente durante os primeiros 150-200 km após a substituição das sapatas de travão. Evite travagens excessivas e abruptas durante esse tempo.
