Importante!

Este procedimento de substituição pode ser usado para:
SKODA Octavia II Combi (1Z5) 2.0 TDI 4x4, SKODA Octavia II Combi (1Z5) 1.6 TDI 4x4, SKODA Octavia II Combi (1Z5) 1.6 LPG, SKODA Octavia II Combi (1Z5) 2.0 TDI 16V 4x4, SKODA Octavia II Combi (1Z5) 1.4, SKODA Octavia II Combi (1Z5) 1.8 TSI 4x4, SKODA Octavia II Combi (1Z5) 1.8 TSI, SKODA Octavia II Combi (1Z5) 2.0 TDI, SKODA Octavia II Combi (1Z5) 1.6, SKODA Octavia II Combi (1Z5) 1.6 FSI, SKODA Octavia II Combi (1Z5) 1.9 TDI, SKODA Octavia II Combi (1Z5) 2.0 TDI 16V, SKODA Octavia II Combi (1Z5) 2.0 FSI, SKODA Octavia II Combi (1Z5) 2.0 FSI 4x4, SKODA Octavia II Combi (1Z5) 1.9 TDI 4x4, SKODA Octavia II Combi (1Z5) 2.0 TFSI, SKODA Octavia II Combi (1Z5) 2.0 TDI 4x4, SKODA Octavia II Combi (1Z5) 2.0 TDI, SKODA Octavia II Combi (1Z5) 1.4, SKODA Octavia II Combi (1Z5) 2.0 TDI RS, SKODA Octavia II Combi (1Z5) 2.0 TDI 16V, SKODA Octavia II Combi (1Z5) 1.6 MultiFuel, SKODA Octavia II Combi (1Z5) 1.6 TDI, SKODA Octavia II Combi (1Z5) 1.4 TSI, SKODA Octavia II Combi (1Z5) 1.8 TSI 4x4, SKODA Octavia II Combi (1Z5) 1.2 TSI … Ver mais

Os passos podem variar ligeiramente dependendo do design do automóvel.

Como substituir molas de suspensão dianteira no OCTAVIA (1Z5) [TUTORIAL AUTODOC]

Como mudar molas de suspensão da parte dianteira em Skoda Octavia 1Z5 - guia de substituição

Todas as peças que necessita substituir – Molas para Octavia II Combi (1Z5) e outros modelos SKODA

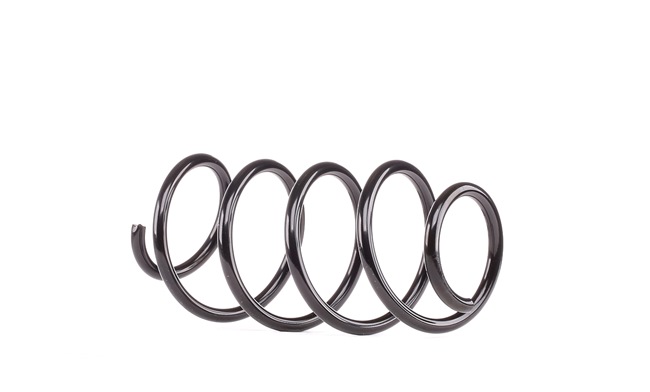

Mola de suspensão

        Mola de suspensão para Octavia II Combi (1Z5) Diesel (110 cv)

        Mola de suspensão para Octavia II Combi (1Z5) Diesel (105 cv)

        Mola de suspensão para Octavia II Combi (1Z5) Gasolina/gas (GPL) (102 cv)

        Mola de suspensão para Octavia II Combi (1Z5) Diesel (140 cv)

        Mola de suspensão para Octavia II Combi (1Z5) Gasolina (75 cv)

        Mola de suspensão para Octavia II Combi (1Z5) Gasolina (152 cv)

        Mola de suspensão para Octavia II Combi (1Z5) Gasolina (152 cv)

        Mola de suspensão para Octavia II Combi (1Z5) Diesel (110 cv)

        Mola de suspensão para Octavia II Combi (1Z5) Gasolina (102 cv)

Substituição: molas de suspensão – Skoda Octavia 1Z5. Lista das ferramentas de que irá necessitar:

                        Escova de Arame

                        Spray WD-40

                        Produto de limpeza para travões

                        Massa de cobre

                        Ponta hexagonal n.º H6

                        Ponta hexagonal n.º H7

                        Pontas XZN de chave de caixa n.º 14

                        Chave de caixa n.º 13

                        Chave de caixa n.º 16

                        Chave de caixa n.º 18

                        Chave de caixa n.º 21

                        Chave de caixa n.º 22

                        Chave de caixa n.º 24

                        Soquete de impacto para roda nº 17

                        Chave de catraca

                        Chave dinamométrica

                        Vira-macho

                        Chave do amortecedor

                        Pé-de-cabra

                        Compressor hidráulico de molas de suspensão

                        Macaco hidráulico para caixa de transmissão

                        Cobertura para guarda-lamas

                        Calço de roda

Comprar ferramentas

Substituição: molas de suspensão – Skoda Octavia 1Z5. Os especialistas da AUTODOC recomendam:

Ambas as molas espirais da suspensão dianteira devem ser substituídas simultaneamente.
O procedimento de substituição é idêntico para as molas espirais esquerda e direita da suspensão dianteira.
Aviso! Desligue o motor antes de iniciar qualquer trabalho - Skoda Octavia 1Z5.

Efetuar a substituição, na seguinte ordem:

Passo 1

Abra o capô.
Passo 2

Use uma cobertura de proteção para prevenir a danificação da pintura e das peças plásticas do automóvel.
Passo 3

Retire o vedante da grelha do capô.
Passo 4

Levante a grelha do para brisas.
Passo 5

Limpe os fixadores da montagem superior do suporte do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 6

Solte o fixador superior do apoio da coluna de suspensão. Use uma chave soquete nº 13. Use uma chave de catraca.
Passo 7

Fixe as rodas com os calços.
Passo 8

Solte os parafusos de montagem das rodas. Use o soquete de impacto para roda #17.
Passo 9

Elevar a parte dianteira do carro e fixar em suportes.
Passo 10

Desaperte os parafusos da roda.

Substituição: molas de suspensão – Skoda Octavia 1Z5. AUTODOC recomenda:
Para evitar uma lesão, segure a roda ao desapertar os parafusos.
Passo 11

Retire a roda.
Passo 12

Limpe os elementos de fixação de conexão do estabilizador. Use uma escova metálica. Use spray WD-40.
Passo 13

Desaparafuse o fixador que conecta a bieleta da barra estabilizadora à coluna do amortecedor. Use uma chave soquete nº 18. Use uma chave de catraca.
Passo 14

Remova a barra estabilizadora.
Passo 15

Desligue a instalação elétrica e a mangueira do travão do braço de suporte do amortecedor. Utilize um pé-de-cabra.
Passo 16

Limpe os fixadores que conectam as colunas de suspensão às mangas de eixo. Use uma escova metálica. Use spray WD-40.
Passo 17

Solte o fixador do eixo de transmissão. Use uma chave soquete nº 24. Use uma chave de tarraxa.
Passo 18

Desaparafuse o elemento de fixação inferior que liga a coluna de suspensão às mangas de eixo. Use XZN #14. Use uma chave soquete nº 18. Use uma chave de tarraxa. Use uma chave de catraca.
Passo 19

Limpe todas as juntas do braço. Use uma escova metálica. Use spray WD-40.
Passo 20

Desaperte o fixador que liga a rótula de suspensão ao braço da suspensão. Use uma chave soquete nº 16. Use uma chave de catraca.
Passo 21

Desconectar a junta esférica do braço.
Passo 22

Desaperte o fixador que liga o eixo de transmissão ao cubo de roda. Use uma chave soquete nº 24. Use uma chave de tarraxa.
Passo 23

Remova o parafuso de fixação.
Passo 24

Remova o eixo de transmissão.
Passo 25

Remova o parafuso de fixação.
Passo 26

Solte o fixador inferior que conecta a coluna de suspensão às mangas de eixo. Use uma chave especial para remover o amortecedor. Use uma chave de catraca.
Passo 27

Eleve a manga de eixo. Use um macaco hidráulico de caixa de transmissão.
Passo 28

Desligar a manga de eixo do suporte do amortecedor.
Passo 29

Desapertar a fixação superior de montagem do suporte do amortecedor.

AUTODOC recomenda:
Importante! Segure o suporte da suspensão enquanto desaparafusa os parafusos de fixação. Skoda Octavia 1Z5
Passo 30

Remova o suporte de suspensão.
Passo 31

Coloque o suporte do amortecedor sobre a ferramenta de compressão da mola.

Substituição: molas de suspensão – Skoda Octavia 1Z5. Conselho de especialistas da AUTODOC:
Observe que, quando usando um compressor de mola, as molas helicoidais precisam ser firmemente agarradas, comprimir a mola em lados opostos.Assegure a posição correta da mola no retentor.Certifique-se que as molas helicoidais entram firmemente nas alças de bloqueio.
Passo 32

Comprima a mola.
Passo 33

Trate a haste da coluna do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 34

Remova a porca do suporte do pistão. Use HEX n.º H7. Use uma chave soquete nº 21. Use uma chave de catraca.
Passo 35

Remova o suporte do amortecedor, a coifa e o batente de encosto do amortecedor.

AUTODOC recomenda:
Substituição: molas de suspensão – Skoda Octavia 1Z5. Inspecione cuidadosamente o suporte, o porta-bagagens e o para-choques do amortecedor. Substitua-os, caso seja necessário.
Passo 36

Solte a mola espiral.
Passo 37

Retire a mola.
Passo 38

Instale a mola do amortecedor.
Passo 39

Comprima a mola.
Passo 40

Instale o apoio, o fole e o batente no amortecedor.
Passo 41

Aperte a porca do suporte do amortecedor da haste do pistão. Use HEX n.º H6. Use uma chave soquete nº 22. Use uma chave de torque. Aperte-o para o torque de 60 Nm.

Substituição: molas de suspensão – Skoda Octavia 1Z5. Conselho da AUTODOC:
Certifique-se que a mola está posicionada corretamente. Evite o seu desalinhamento.
Passo 42

Trate a haste da coluna do amortecedor. Use massa de cobre.
Passo 43

Solte a mola.
Passo 44

Retire a coluna de suspensão montada.
Passo 45

Trate dos assentos de montagem do amortecedor. Use uma escova metálica. Use spray WD-40.
Passo 46

Instale o amortecedor no arco da roda.
Passo 47

Aparafuse a fixação superior de montagem do suporte do amortecedor. Não o aperte.

AUTODOC recomenda:
Skoda Octavia 1Z5 – Para evitar lesões, segure o suporte da suspensão enquanto aparafusa os parafusos de fixação.
Passo 48

Trate o assento de montagem da coluna de suspensão na manga de eixo. Use uma escova metálica. Use spray WD-40.
Passo 49

Fixe o suporte do amortecedor na manga de eixo.
Passo 50

Instale o parafuso de fixação.
Passo 51

Aparafuse o fixador que conecta o amortecedor à manga de eixo. Use uma chave soquete nº 18. Use XZN #14. Use uma chave de catraca.
Passo 52

Limpe as ranhuras da junta homocinética do eixo de transmissão. Use uma escova metálica. Use spray WD-40.
Passo 53

Instale o eixo de transmissão no cubo da roda.
Passo 54

Retire o apoio sob a manga de eixo.

AUTODOC recomenda:
Substituição: molas de suspensão – Skoda Octavia 1Z5. Baixe o macaco de transmissão suavemente, sem solavancos, para evitar danificar os componentes e mecanismos.
Passo 55

Ligue a rótula de suspensão ao braço da suspensão.
Passo 56

Aperte o fixador da articulação esférica. Use uma chave soquete nº 16. Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Passo 57

Instale a aperte o parafuso do eixo de transmissão. Use uma chave soquete nº 24. Use uma chave de catraca.
Passo 58

Aperte os fixadores inferiores que conectam a coluna de suspensão à manga de eixo. Use XZN #14. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 70 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 59

Conecte a fixação do cabo do sensor ABS ao suporte do amortecedor.
Passo 60

Fixe a mangueira de travão na barra de suporte. Utilize um pé-de-cabra.

Passo 61

Aperte o parafuso que liga o eixo de transmissão ao cubo de roda. Use uma chave soquete nº 24. Use uma chave de torque. Aperte-o para o torque de 200 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 62

Instale o terminal do estabilizador transversal.
Passo 63

Desaparafuse o fixador que conecta bieleta da barra estabilizadora à barra estabilizadora. Use uma chave soquete nº 18. Use uma chave de torque. Aperte-o para o torque de 60 Nm.
Passo 64

Trate os fixadores do amortecedor. Trate todas as juntas do braço. Use massa de cobre.
Passo 65

Trate a superfície onde o disco de travão entra em contacto com o aro da roda. Use massa de cobre.
Passo 66

Limpe a superfície do disco de travão. Utilize um produto de limpeza para travões.

Substituição: molas de suspensão – Skoda Octavia 1Z5. Conselho:
Após aplicar o spray, espere alguns minutos.
Passo 67

Instale a roda.

AUTODOC recomenda:
Aviso! Para evitar lesões, deve segurar a roda enquanto enrosca os parafusos de fixação do automóvel. Skoda Octavia 1Z5
Passo 68

Aperte os parafusos da roda. Use o soquete de impacto para roda #17.
Passo 69

Baixar o carro e trabalhar em ordem transversal, apertar os parafusos das rodas. Use o soquete de impacto para roda #17. Use uma chave de torque. Aperte-o para o torque de 120 Nm.
Passo 70

Retire os macacos e calços.
Passo 71

Aperte a fixação superior da montagem do suporte do amortecedor. Use uma chave soquete nº 13. Use uma chave de torque. Aperte-o para o torque de 15 Nm.+90°

AUTODOC recomenda:
Importante! Certifique-se de utilizar novos fixadores.
Passo 72

Trate os fixadores do apoio da coluna de suspensão. Use massa de cobre.
Passo 73

Instale e fixe a grelha do capô.
Passo 74

Instale o vedante da grelha do capô.
Passo 75

Remova a proteção do guarda-lamas.
Passo 76

Feche o capô.
